Замена калориферов

Замена калориферов - насущная проблема, с которой многим предприятиям приходится периодически сталкиваться. Если установлены современные теплообменники, и они вышли из строя или выработали свой ресурс, мы просто меняем эти калориферы на новые той же модели. Габаритные и присоединительные размеры, технические характеристики абсолютно одинаковы и их замена не представляет никакой сложности. Другой вопрос, если эксплуатировались воздухонагреватели старого типа, которые в данный момент не выпускаются или мы хотим заменить их на современные, теплотехнически и экономически более выгодные. К тому же при замене этих калориферов, желательно свести к минимуму все технические переделки и перерасчеты. Представленные ниже таблицы помогут подобрать теплообменник взамен устаревшему с максимально возможной эффективностью.

Калориферы (рекуперативные теплообменники, воздухоподогреватели, воздухонагреватели) находят широкое применение в системах воздушного отопления и вентиляции - для нагрева воздуха, создания и поддержания комфортных климатических условий. Они представляют из себя отопительные моноблоки, состоящие из каркаса и заключенных в нем нагревательных элементов. Тепло несущими элементами, как правило, служат тонкостенные (от 1 до 2 мм) металлические или медные трубки.

Модели калориферов

Гладкотрубные калориферы - использовались ранее для нагрева небольшого объема воздуха. Они состояли из металлических трубок диаметром от 16 до 32 мм, закрепленных в общий корпус. Расположенные в несколько рядов в коридорном или шахматном порядке они устанавливались с шириной просвета от 0.4 до 0.6 мм относительно друг друга. Среди устаревших моделей калориферов также - теплообменники с плоскоовальными трубками СТД3009В (одноходовые, теплоноситель - пар), СТД3010Г (многоходовые, теплоноситель - вода). Данные воздухонагреватели делятся на пять номеров (5, 7, 8, 9, 14).

Пластинчатые калориферы - пришли на смену неэффективным гладкотрубным. В целях увеличения теплоотдачи на несущие стальные трубки насаживаются круглые или квадратные металлические пластины. Воздухонагреватели одинаковые по типоразмеру и фронтальному сечению для прохода воздуха стали подразделятся на 5 моделей: СМ – самая малая (1 ряд трубок по ходу движения омывающего воздушного потока), М – малая (2 ряда трубок), С – средняя (3 ряда теплоотдающих элементов), Б - большая (4) и СБ - самая большая (5 рядов нагревающих трубок). Расположение теплонагревательных элементов – в коридорном, шахматном и смещенном порядке. Дальнейшим шагом в модернизации калориферов стало изготовление водяных и паровых спирально-навивных калориферов: средней модели КФСО и большой модели КФБО. На нагревательные элементы навивается металлическая лента толщиной 0.4 мм и высотой 10 мм. Расположение трубок - в шахматном порядке.

Таблица замены калориферов с трубками диаметром 22 мм

Представлены самые распространенные из пластинчатых и навивных моделей теплообменников с теплонесущими стальными трубками диаметром 22 мм с таблицей их замены на современные модели, производимые предприятием воздушно-отопительного оборудования ЗАО Т.С.Т. Посмотреть подробные технические и расчетные характеристики и полное описание выбранного воздухонагревателя можно кликнув мышкой по его наименованию.

Трехрядные калориферыЧетырехрядные калориферы

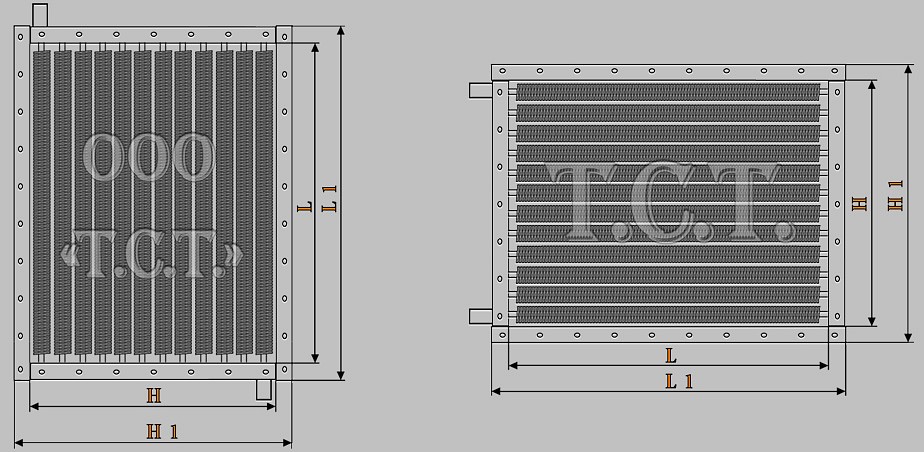

Наименование устаревших моделей калориферов					Габаритные размеры				Калорифер на замену	Производительность
					L	L 1	H	H 1		по воздуху м³/час	по теплу, кВт вода / пар
Трехрядные одноходовые паровые и водяные калориферы Теплоотдающие элементы - металлические трубки со стальными пластинами или навивной лентой					Трехрядные одноходовые паровые и многоходовые водяные калориферы Теплоотдающие элементы - металлические трубки диаметром 22 со спирально-накатным алюминиевым оребрением
КФС-2	КМС-2	К3ВП-2	К3ПП-2	КФСО-2	560	630	360	430	КФБ-2 А3	2000	42 / 55
КФС-3	КМС-3	К3ВП-3	К3ПП-3	КФСО-3	560	630	480	550	КФБ-3 А3	2500	53 / 68
КФС-4	КМС-4	К3ВП-4	К3ПП-4	КФСО-4	710	780	480	550	КФБ-4 А3	3200	69 / 85
КФС-5	КМС-5	К3ВП-5	К3ПП-5	КФСО-5	710	780	600	670	КФБ-5 А3	4400	96 / 117
КФС-6	КМС-6	К3ВП-6	К3ПП-6	КФСО-6	860	930	600	670	КФБ-6 А3	5500	120 / 143
КФС-7	КМС-7	К3ВП-7	К3ПП-7	КФСО-7	860	930	720	790	КФБ-7 А3	6700	150 / 176
КФС-8	КМС-8	К3ВП-8	К3ПП-8	КФСО-8	1010	1080	720	790	КФБ-8 А3	8000	179 / 208
КФС-9	КМС-9	К3ВП-9	К3ПП-9	КФСО-9	1010	1080	840	910	КФБ-9 А3	9200	202 / 237
КФС-10	КМС-10	К3ВП-10	К3ПП-10	КФСО-10	1160	1230	840	910	КФБ-10 А3	10500	233 / 268
КФС-11	КМС-11	К3ВП-11	К3ПП-11	КФСО-11	1160	1230	960	1030	КФБ-11 А3	12000	272 / 311
КФС-12	КМС-12	К3ВП-12	К3ПП-12	КФСО-12	1310	1380	960	1030	КФБ-12 А3	13500	309 / 348
КФС-13	КМС-13	К3ВП-13	К3ПП-13	КФСО-13	1310	1380	1080	1150	КФБ-13 А3	16000	366 / 407
КФС-14	КМС-14	К3ВП-14	К3ПП-14	КФСО-14	1460	1530	1080	1150	КФБ-14 А3	18000	414 / 456

Наименование устаревших моделей калориферов					Габаритные размеры				Калорифер на замену	Производительность
					L	L 1	H	H 1		по воздуху м³/час	по теплу, кВт вода / пар
Четырехрядные одноходовые паровые и водяные калориферы Теплоотдающие элементы - металлические трубки со стальными пластинами или навивной лентой					Четырехрядные одноходовые паровые и многоходовые водяные калориферы Теплоотдающие элементы - металлические трубки диаметром 22 со спирально-накатным алюминиевым оребрением
КФБ-2	КМБ-2	К4ВП-2	К4ПП-2	КФБО-2	560	630	360	430	КФБ-2 А3	2000	52 / 59
КФБ-3	КМБ-3	К4ВП-3	К4ПП-3	КФБО-3	560	630	480	550	КФБ-3 А3	2500	68 / 75
КФБ-4	КМБ-4	К4ВП-4	К4ПП-4	КФБО-4	710	780	480	550	КФБ-4 А3	3200	88 / 95
КФБ-5	КМБ-5	К4ВП-5	К4ПП-5	КФБО-5	710	780	600	670	КФБ-5 А3	4400	118 / 127
КФБ-6	КМБ-6	К4ВП-6	К4ПП-6	КФБО-6	860	930	600	670	КФБ-6 А3	5500	147 / 155
КФБ-7	КМБ-7	К4ВП-7	К4ПП-7	КФБО-7	860	930	720	790	КФБ-7 А3	6700	183 / 193
КФБ-8	КМБ-8	К4ВП-8	К4ПП-8	КФБО-8	1010	1080	720	790	КФБ-8 А3	8000	219 / 226
КФБ-9	КМБ-9	К4ВП-9	К4ПП-9	КФБО-9	1010	1080	840	910	КФБ-9 А3	9200	253 / 261
КФБ-10	КМБ-10	К4ВП-10	К4ПП-10	КФБО-10	1160	1230	840	910	КФБ-10 А3	10500	291 / 298
КФБ-11	КМБ-11	К4ВП-11	К4ПП-11	КФБО-11	1160	1230	960	1030	КФБ-11 А3	12000	333 / 340
КФБ-12	КМБ-12	К4ВП-12	К4ПП-12	КФБО-12	1310	1380	960	1030	КФБ-12 А3	13500	376 / 380
КФБ-13	КМБ-13	К4ВП-13	К4ПП-13	КФБО-13	1310	1380	1080	1150	КФБ-13 А3	16000	445 / 446
КФБ-14	КМБ-14	К4ВП-14	К4ПП-14	КФБО-14	1460	1530	1080	1150	КФБ-14 А3	18000	502 / 500

КФС – средняя модель пластинчатого одноходового калорифера, три ряда нагревательных элементов, расположение – коридорное, теплоноситель вода или пар, 13 типоразмеров (со 2-го по 14-й номер). Теплоотдающие элементы – металлические трубки диаметром 22 мм. На каждые шесть трубок насаживаются стальные пластины (толщина - 0.5 мм, размеры – 117х136 мм). КМС, К3ВП – средние модели, три ряда трубок, аналоги КФС. Теплоноситель вода. К3ПП – три ряда трубок. Теплоноситель – пар. КФСО - средняя паровая и водяная модель спирально-навивных калориферов. Замена устаревших средних калориферов - КФБ А3 - биметаллический теплообменник с алюминиевым спирально-катанным оребрением. Три ряда нагревательных элементов, расположение - шахматное. Производится как в одноходовом (теплоноситель - пар), так и в многоходовом (теплоноситель - вода) исполнении.
КФБ – большая модель одноходового калорифера, четыре ряда нагревательных элементов, расположение – коридорное, теплоноситель вода или пар, 13 типоразмеров (со 2-го по 14-й номер). Теплоотдающие элементы – металлические трубки диаметром 22 мм. На каждые восемь трубок насаживаются стальные пластины (толщина – 0.5 мм, размеры – 117х175 мм). КМБ, К4ВП – большие модели, четыре ряда трубок, аналоги КФБ. Многоходовые, теплоноситель - вода. К4ПП – четыре ряда трубок. Теплоноситель – пар.
КФБО - большая модель спирально-навивных калориферов. Замена устаревших больших калориферов - КФБ А4 - биметаллический теплообменник с алюминиевым спирально-катанным оребрением. Четыре ряда нагревательных элементов, расположение - шахматное. Производится как в многоходовом (для воды), так и в одноходовом (для пара) исполнении.

Таблица замены калориферов с трубками диаметром 16 мм

Представлены набивные пластинчатые модели теплообменников с теплонесущими стальными трубками диаметром 16 мм с таблицей их замены на современные модели, производимые предприятием воздушно-отопительного оборудования ЗАО Т.С.Т. Посмотреть подробные технические и расчетные характеристики и полное описание выбранного воздухонагревателя можно кликнув мышкой по его наименованию.

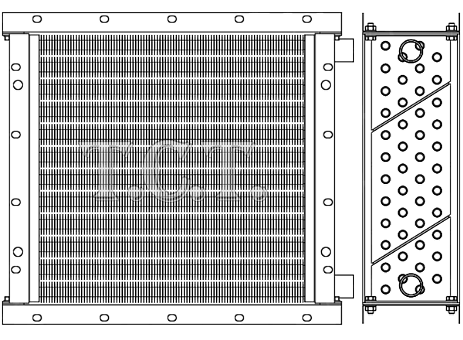

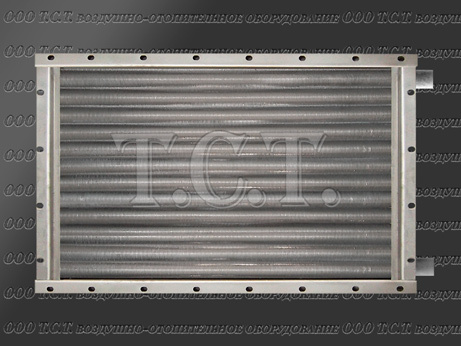

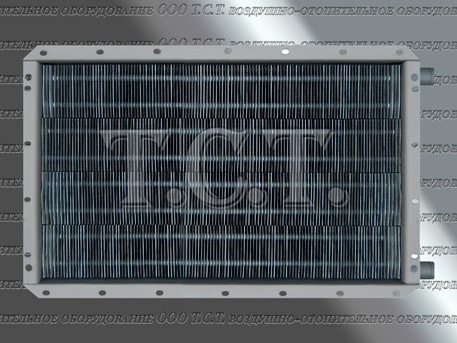

КВС - средняя модель многоходового водяного пластинчатого калорифера. Три ряда теплопередающих элементов. Расположены в смещенном порядке. 12 типоразмеров (с 1-го по 12-й номер включительно). Нагревательные элементы - металлические трубки с наружным диаметром 16 мм и толщиной стенки 1 мм. Поверх трубок насажены стальные пластины толщиной 0.5 мм и шагом 5.5 мм с диагональными гофрами. Замена - КСк 3 - спирально-накатной трехрядный на несущей металлической трубе d 16 мм; ТВВ 3 - воздухонагреватель с увеличенным сечением несущего элемента - для эксплуатации при низких температурных режимах и загрязненном теплоносителе. Три ряда трубок.

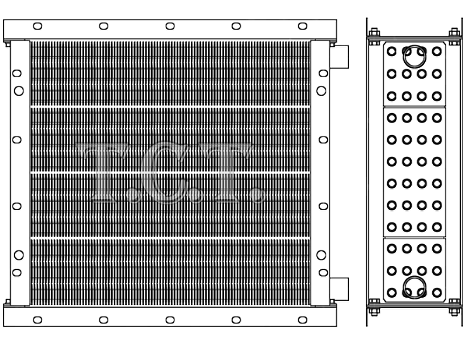

КВБ - большая модель многоходового водяного пластинчатого калорифера. Четыре ряда теплоотдающих элементов. Расположены в смещенном порядке. 12 типоразмеров (с 1-го по 12-й номер). Нагревательные элементы - металлические трубки с наружным диаметром 16 мм и толщиной стенки 1 мм. Поверх трубок насажены стальные пластины толщиной 0.5 мм и шагом 5.5 мм с диагональными гофрами. Замена - КСк 4 - спирально-накатной четырехрядный на несущей металлической трубе d 16 мм. ТВВ 4 - воздухонагреватель с увеличенным сечением несущего элемента - для эксплуатации при низких температурных режимах и загрязненном теплоносителе. Четыре ряда трубок.

3 рядные водяные калориферы4 рядные водяные калориферы3 рядные паровые калориферы4 рядные паровые калориферы

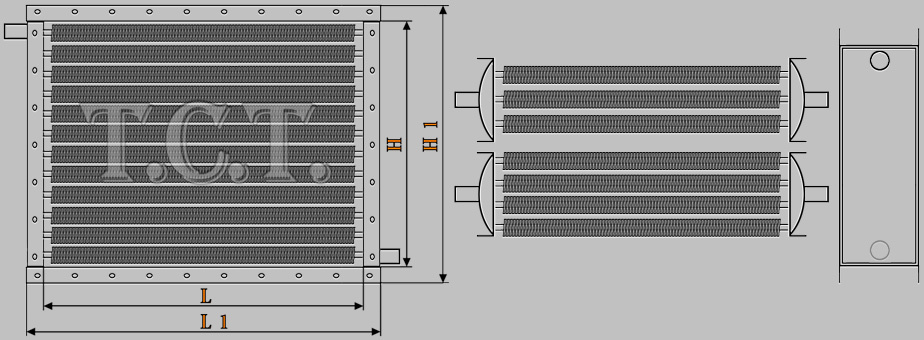

Наименование старых моделей калориферов					Калорифер на замену			Воздухонагреватель на замену
Трехрядные многоходовые водяные калориферы Теплоотдающие элементы - металлические трубки диаметром 16 мм со стальными набивными пластинами					3-х рядные многоходовые водяные калориферы Теплоотдающие элементы - металлические трубки диаметром 16 мм с накатным алюминиевым оребрением			3-х рядные многоходовые водяные калориферы Теплоотдающие элементы - металлические трубки диаметром 22 мм с накатным алюминиевым оребрением
№	Габаритные размеры				№	Производительность		№	Производительность
	L	L 1	H	H 1		по воздуху м³/час	по теплу кВт		по воздуху м³/час	по теплу кВт
КВС-1	530	602	378	450	КСк 3-1	2000	37
КВС-2	655	727	378	450	КСк 3-2	2500	47
КВС-3	780	852	378	450	КСк 3-3	3150	60
КВС-4	905	977	378	450	КСк 3-4	4000	75
КВС-5	1155	1227	378	450	КСк 3-5	5000	98
КВС-6	530	602	503	575	КСк 3-6	2500	51	ТВВ 306	2500	55
КВС-7	655	727	503	575	КСк 3-7	3150	67	ТВВ 307	3150	69
КВС-8	780	852	503	575	КСк 3-8	4000	85	ТВВ 308	4000	88
КВС-9	905	977	503	575	КСк 3-9	5000	106	ТВВ 309	5000	108
КВС-10	1155	1227	503	575	КСк 3-10	6300	140	ТВВ 310	6300	139
КВС-11	1655	1727	1003	1075	КСк 3-11	16000	373	ТВВ 311	16000	387
КВС-12	1655	1727	1503	1575	КСк 3-12	25000	567	ТВВ 312	25000	599

Наименование старых моделей калориферов					Калорифер на замену			Воздухонагреватель на замену
Четырехрядные многоходовые водяные калориферы Теплоотдающие элементы - металлические трубки диаметром 16 мм со стальными набивными пластинами					4-х рядные многоходовые водяные калориферы Теплоотдающие элементы - металлические трубки диаметром 16 мм с накатным алюминиевым оребрением			4-х рядные многоходовые водяные калориферы Теплоотдающие элементы - металлические трубки диаметром 22 мм с накатным алюминиевым оребрением
№	Габаритные размеры				№	Производительность		№	Производительность
	L	L 1	H	H 1		по воздуху м³/час	по теплу кВт		по воздуху м³/час	по теплу кВт
КВБ-1	530	602	378	450	КСк 4-1	2000	43
КВБ-2	655	727	378	450	КСк 4-2	2500	59
КВБ-3	780	852	378	450	КСк 4-3	3150	70
КВБ-4	905	977	378	450	КСк 4-4	4000	89
КВБ-5	1155	1227	378	450	КСк 4-5	5000	115
КВБ-6	530	602	503	575	КСк 4-6	2500	60	ТВВ 406	2500	68
КВБ-7	655	727	503	575	КСк 4-7	3150	77	ТВВ 407	3150	86
КВБ-8	780	852	503	575	КСк 4-8	4000	99	ТВВ 408	4000	108
КВБ-9	905	977	503	575	КСк 4-9	5000	123	ТВВ 409	5000	132
КВБ-10	1155	1227	503	575	КСк 4-10	6300	161	ТВВ 410	6300	169
КВБ-11	1655	1727	1003	1075	КСк 4-11	16000	425	ТВВ 411	16000	467
КВБ-12	1655	1727	1503	1575	КСк 4-12	25000	660	ТВВ 412	25000	725

Наименование старых моделей калориферов					Калорифер на замену			Воздухонагреватель на замену
Трехрядные одноходовые водяные калориферы Теплоотдающие элементы - металлические трубки диаметром 16 мм со стальными набивными пластинами					3-х рядные одноходовые водяные калориферы Теплоотдающие элементы - металлические трубки диаметром 16 мм с накатным алюминиевым оребрением			3-х рядные одноходовые водяные калориферы Теплоотдающие элементы - металлические трубки диаметром 22 мм с накатным алюминиевым оребрением
№	Габаритные размеры				№	Производительность		№	Производительность
	L	L 1	H	H 1		по воздуху м³/час	по теплу кВт		по воздуху м³/час	по теплу кВт
КПС-1	530	602	378	450	КПСк 3-1	2000	46
КПС-2	655	727	378	450	КПСк 3-2	2500	57
КПС-3	780	852	378	450	КПСк 3-3	3150	69
КПС-4	905	977	378	450	КПСк 3-4	4000	84
КПС-5	1155	1227	378	450	КПСк 3-5	5000	104
КПС-6	530	602	503	575	КПСк 3-6	2500	60	КП 306	2500	59
КПС-7	655	727	503	575	КПСк 3-7	3150	75	КП 307	3150	74
КПС-8	780	852	503	575	КПСк 3-8	4000	92	КП 308	4000	95
КПС-9	905	977	503	575	КПСк 3-9	5000	111	КП 309	5000	117
КПС-10	1155	1227	503	575	КПСк 3-10	6300	139	КП 310	6300	150
КПС-11	1655	1727	1003	1075	КПСк 3-11	16000	371	КП 311	16000	412
КПС-12	1655	1727	1503	1575	КПСк 3-12	25000	562	КП 312	25000	640

Наименование старых моделей калориферов					Калорифер на замену			Воздухонагреватель на замену
Четырехрядные одноходовые водяные калориферы Теплоотдающие элементы - металлические трубки диаметром 16 мм со стальными набивными пластинами					4-х рядные одноходовые водяные калориферы Теплоотдающие элементы - металлические трубки диаметром 16 мм с накатным алюминиевым оребрением			4-х рядные одноходовые водяные калориферы Теплоотдающие элементы - металлические трубки диаметром 22 мм с накатным алюминиевым оребрением
№	Габаритные размеры				№	Производительность		№	Производительность
	L	L 1	H	H 1		по воздуху м³/час	по теплу кВт		по воздуху м³/час	по теплу кВт
КПБ-1	530	602	378	450	КПСк 4-1	2000	53
КПБ-2	655	727	378	450	КПСк 4-2	2500	68
КПБ-3	780	852	378	450	КПСк 4-3	3150	80
КПБ-4	905	977	378	450	КПСк 4-4	4000	98
КПБ-5	1155	1227	378	450	КПСк 4-5	5000	129
КПБ-6	530	602	503	575	КПСк 4-6	2500	60	КП 406	2500	69
КПБ-7	655	727	503	575	КПСк 4-7	3150	77	КП 407	3150	87
КПБ-8	780	852	503	575	КПСк 4-8	4000	107	КП 408	4000	109
КПБ-9	905	977	503	575	КПСк 4-9	5000	129	КП 409	5000	133
КПБ-10	1155	1227	503	575	КПСк 4-10	6300	162	КП 410	6300	170
КПБ-11	1655	1727	1003	1075	КПСк 4-11	16000	431	КП 411	16000	465
КПБ-12	1655	1727	1503	1575	КПСк 4-12	25000	668	КП 412	25000	723

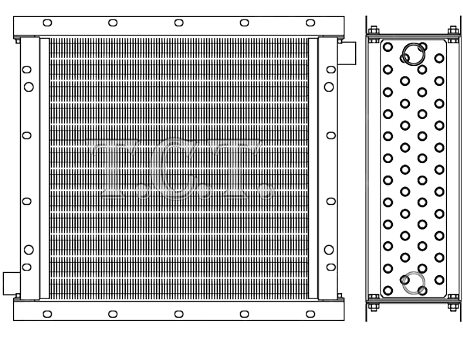

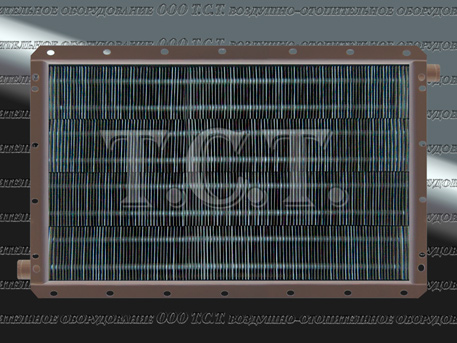

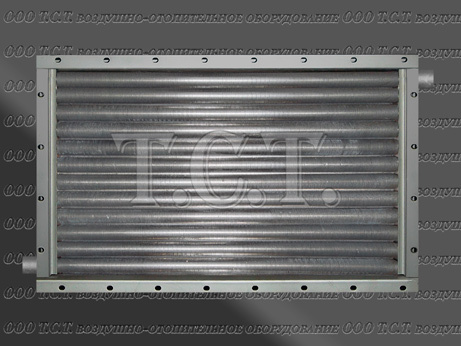

КПС - средняя модель одноходового парового пластинчатого калорифера. Три ряда теплопередающих элементов. Расположены в смещенном порядке. 12 типоразмеров (с 1-го по 12-й номер включительно). Нагревательные элементы - металлические трубки с наружным диаметром 16 мм и толщиной стенки 1.2 - 1.5 мм. Поверх трубок насажены стальные пластины толщиной 0.5 мм и шагом 5.5 мм с диагональными гофрами. Замена: КПСк 3 - спирально-накатной трехрядный на несущей металлической трубе d 16 мм;   КП 3 - воздухонагреватель с увеличенным сечением несущего элемента - для эксплуатации при низких температурных режимах и загрязненном теплоносителе. Три ряда трубок.

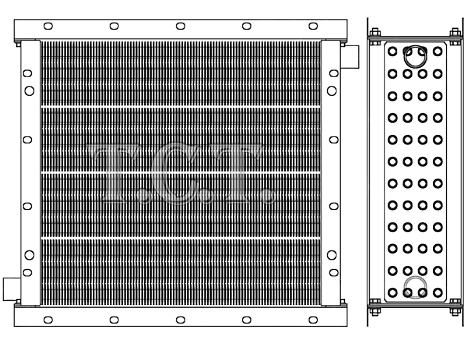

КПБ - большая модель одноходового парового пластинчатого калорифера. Четыре ряда теплоотдающих элементов. Расположены в смещенном порядке. 12 типоразмеров (с 1-го по 12-й номер). Нагревательные элементы - металлические трубки с наружным диаметром 16 мм и толщиной стенки 1.2-1.5 мм. Поверх трубок насажены стальные пластины толщиной 0.5 мм и шагом 5.5 мм с диагональными гофрами. Замена: КПСк 4 - спирально-накатной четырехрядный на несущей металлической трубе d 16 мм; КП 4 - воздухонагреватель с увеличенным сечением несущего элемента - для эксплуатации при низких температурных режимах и загрязненном теплоносителе. Четыре ряда трубок.
