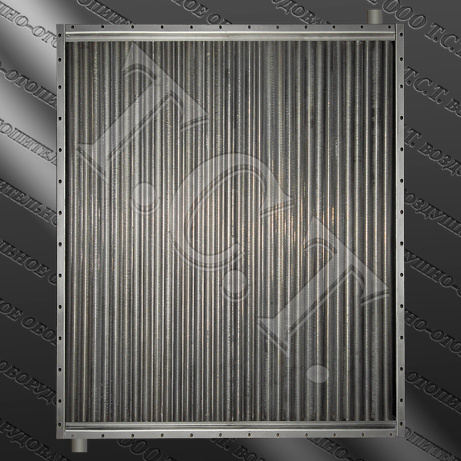

Производство и сфера применения парового калорифера КПСк 3-12
Калорифер КПСк 3-12 паровой - наиболее мощный воздухонагреватель из калориферов серии КПСк в трехрядном исполнении. Воздухонагреватель КП-Ск 3-12
применяется для воздушного обогрева закрытых зданий производственного и гражданского назначения значительного объема, создания и поддержания требуемого
температурного режима в сушильных промышленных камерах. Производство калориферов КПСк 3-12 осуществляется согласно требованиям технической документации
ТУ 4863-002-55613706-02 с обязательной проверкой каждого нагревателя. Теплообменники эксплуатируются отдельно и в составе сборных калориферных установок
в условиях умеренного климата 3-й категории размещения по ГОСТ 15150.
Комплектация и технические характеристики калорифера КПСк 3-12
Калорифер КПСк 3-12 изготавливается из следующих основных частей: 1. теплонесущие металлические трубки с накатным алюминиевым оребрением;
2. трубные доски или решетки с распределительными коллекторами, образующие с нагревательными элементами единый сварной модуль; 3. два или три штуцера
(патрубка) для подсоединения воздухонагревателя к паропроводу и конденсатопроводу; 4. съемные боковые щитки с присоединительными отверстиями.
Материал теплонесущих трубок - стальная электросварная труба диаметром 16 мм (толщина стенки 1,6 мм) или цельнотянутая бесшовная х/д труба 16х1.5 мм
(по ГОСТ 8734-75) и алюминиевое накатное оребрение номинальным диаметром 39 мм.
Греющая среда – сухой насыщенный пар температурой до 190 градусов и давлением до 1.2 МПа. По характеру движения теплоносителя – одноходовые, пар одновременно
разветвляется по всем теплообменным трубкам. Холодный воздушный поток, проходя между оребренными трубками нагревается. Сконденсировавшийся пар должен своевременно
отводиться при помощи конденсатоотводчика. При несвоевременном отводе конденсационной жидкости ухудшаются рабочие характеристики калориферов, происходит ускоренная коррозия
внутреннего тракта, увеличивается вероятность разморозки теплообменника. Конденсатоотводчик устанавливается на расстоянии не менее тридцати сантиметров от выходного
патрубка теплового аппарата КПСк 3 12.
Основные технические характеристики парового воздухонагревателя КПСк 3-12-02-У3
Производительность по воздуху, м³/ч
Производительность по теплу, кВт
Площадь поверхности теплообмена, м²
Масса, кг
25000
562
129.9
242
Производительность по воздуху - 25000 м³/ч. Вместимость (объем) воздухонагревателя КПСк 3-12 - 0,02861 м³. Тепловая мощность - 562 кВт.
Площадь поверхности теплообмена - 129,9 м². Вес (масса) калорифера (не более) - 242 кг. Габариты по контуру - 1727 х 1575 х 180 мм. Количество оребренных трубок
– 107 шт. Диаметр патрубков в стандартном исполнении - 65 мм.
Габаритные и присоединительные размеры калорифера КПСк 3-12
Габаритные и присоединительные размеры парового теплообменника КП-3-12-Ск, мм
H
H 1
H 2
H 3
B
B 1
B 2
C
dy
1655
1703
1727
1774
1503
1551
1575
1392
65
H3 - высота воздухоподогревателя с учетом одного из патрубков, H2 - высота корпуса теплообменника (без патрубков), H1 - расстояние между монтажными отверстиями,
H - внутренняя высота каркаса паровоздушного калорифера - теплоотдающих элементов в свету, B2 - полная ширина теплового модуля, B1 - расстояние между крепежными
отверстиями - по центрам, B - внутренняя ширина парового теплообменника КП-Ск 3 12, С - расстояние между патрубками - по центру, dy - диаметр условного прохода патрубков.
Рабочие расчетные параметры пароводовоздушного калорифера типа КПСк 3-12
Технические данные калорифера КПСк 3-12 для расчета и подбора
Площадь, м²
Число ходов по внутреннему теплоносителю
Число рядов
Длина теплоотдающего элемента (в свету), м
фронтального сечения
поверхности теплообмена
сечения коллектора
сечения патрубка
живого сечения для прохода теплоносителя
1
3
1.655
2.488
129.9
0.00164
0.00363
0.01420
Коэффициент теплопередачи и аэродинамическое сопротивление парового калорифера КПСк 3 12
Ниже представлена таблица с коэффициентами теплопередачи модели КП-Ск 3-12 и аэродинамического сопротивления, в зависимости от массовой скорости воздуха.
Посмотреть примеры и формулы нахождения данных значений можно на странице сайта:
Калориферы КПСк. Коэффициент теплопередачи.
Полный расчет и подбор паровых
воздухонагревателей с таблицами, пояснением и пошаговой инструкцией:
Расчет и подбор воздухонагревателей с теплоносителем пар.
Воздухонагреватель КП 3-12 Ск
Массовая скорость движения воздуха во фронтальном сечении (Vp)Н, кг/м²с
1,5
2,0
2,5
3,0
3,5
4,0
4,5
5,0
5,5
6,0
6,5
7,0
8,0
Коэффициент теплопередачи, (Вт/(м²•°С)
34,54
38,80
42,47
45,73
48,67
51,38
53,89
56,24
58,45
60,55
62,55
64,45
68,03
Аэродинамическое сопротивление, Па
13
22
32
45
60
77
95
115
137
161
187
214
273
Потребление насыщенного пара при эксплуатации калорифера КПСк 3 12
В таблице представлены некоторые показатели теплотехнического расчета калорифера КПСк 3-12. Расчет произведен для температурных значений входящего
воздуха от +40 до -30 градусов. Объем нагреваемого воздуха варьируется от 25000 до 50000 метров кубических в час, температура и давление используемого
теплоносителя - от 100°C (0.1 МПа) до 170°C (0.8 МПа). Выложенные теплотехнические показатели можно использовать при подборе вентиляционного и пароконденсатного оборудования.
Давление насыщенного пара, МПа
0,1
Температура пара, °С
99,6
Производительность по воздуху, м³/ч
25000
38000
50000
Температура воздуха на входе в калорифер, °С
0
-10
-20
-30
0
-10
-20
-30
0
-10
-20
-30
Температура нагретого воздуха на выходе, °С
52
47
41
36
43
37
31
24
38
31
25
18
Массовая скорость в фронтальном сечении, кг/м²•с
3,29
3,38
3,47
3,57
5,08
5,22
5,37
5,54
6,75
6,95
7,15
7,38
Аэродинамическое сопротивление, Па
54
56
59
62
119
125
132
139
200
211
222
235
Коэффициент теплопередачи, Вт/(м²•°C)
47,5
48,0
48,5
49,1
56,6
57,3
57,9
58,6
63,5
64,3
65,0
65,8
Расход пара калорифером КПСк 3-12, кг/час
693
772
860
942
892
995
1101
1217
1040
1165
1284
1415
Тепловая производительность (мощность), кВт
435
484
539
591
560
624
690
763
652
730
805
887
Давление насыщенного пара, МПа
0,2
Температура пара, °С
120,2
Производительность по воздуху, м³/ч
25000
38000
50000
Температура воздуха на входе в калорифер, °С
0
-10
-20
-30
0
-10
-20
-30
0
-10
-20
-30
Температура нагретого воздуха на выходе, °С
63
58
52
47
53
46
40
34
46
40
33
26
Массовая скорость в фронтальном сечении, кг/м²•с
3,23
3,32
3,41
3,50
5,00
5,14
5,29
5,44
6,65
6,84
7,05
7,27
Аэродинамическое сопротивление, Па
52
54
57
60
115
122
128
135
195
205
216
229
Коэффициент теплопередачи, Вт/(м²•°C)
47,1
47,6
48,2
48,7
56,2
56,9
57,5
58,2
63,1
63,9
64,6
65,4
Расход пара калорифером КПСк 3-12, кг/час
850
931
1022
1107
1089
1204
1313
1425
1279
1400
1532
1669
Тепловая производительность (мощность), кВт
520
569
625
677
666
736
803
872
782
856
937
1020
Давление насыщенного пара, МПа
0,3
Температура пара, °С
133,5
Производительность по воздуху, м³/ч
25000
38000
50000
Температура воздуха на входе в калорифер, °С
0
-10
-20
-30
0
-10
-20
-30
0
-10
-20
-30
Температура нагретого воздуха на выходе, °С
71
65
60
54
59
53
46
40
52
45
38
31
Массовая скорость в фронтальном сечении, кг/м²•с
3,19
3,28
3,36
3,46
4,95
5,08
5,23
5,38
6,59
6,78
6,98
7,20
Аэродинамическое сопротивление, Па
51
53
56
59
113
119
125
132
191
202
213
225
Коэффициент теплопередачи, Вт/(м²•°C)
46,9
47,4
47,9
48,4
56,0
56,6
57,3
58,0
62,9
63,6
64,4
65,2
Расход пара калорифером КПСк 3-12, кг/час
948
1039
1124
1219
1225
1334
1454
1569
1432
1565
1701
1841
Тепловая производительность (мощность), кВт
570
624
676
733
736
802
874
943
861
941
1022
1106
Давление насыщенного пара, МПа
0,4
Температура пара, °С
143,6
Производительность по воздуху, м³/ч
25000
38000
50000
Температура воздуха на входе в калорифер, °С
0
-10
-20
-30
+30
+20
+10
0
+40
+30
+20
+10
Температура нагретого воздуха на выходе, °С
76
71
65
60
82
76
70
64
82
76
69
63
Массовая скорость в фронтальном сечении, кг/м²•с
3,17
3,24
3,33
3,42
4,55
4,66
4,78
4,91
5,90
6,04
6,20
6,36
Аэродинамическое сопротивление, Па
50
52
55
58
97
102
106
112
156
163
171
180
Коэффициент теплопередачи, Вт/(м²•°C)
46,7
47,2
47,7
48,2
54,1
54,7
55,2
55,8
60,1
60,7
61,4
62,0
Расход пара калорифером КПСк 3-12, кг/час
1034
1119
1213
1302
1008
1112
1219
1327
1065
1180
1306
1426
Тепловая производительность (мощность), кВт
613
663
719
772
598
659
722
787
631
699
774
845
Давление насыщенного пара, МПа
0,5
Температура пара, °С
151,8
Производительность по воздуху, м³/ч
25000
38000
50000
Температура воздуха на входе в калорифер, °С
0
-10
-20
-30
+30
+20
+10
0
+40
+30
+20
+10
Температура нагретого воздуха на выходе, °С
81
76
70
64
86
80
74
67
86
79
73
66
Массовая скорость в фронтальном сечении, кг/м²•с
3,14
3,22
3,30
3,40
4,52
4,63
4,75
4,88
5,86
6,01
6,16
6,33
Аэродинамическое сопротивление, Па
49
51
54
57
96
100
105
111
154
162
169
178
Коэффициент теплопередачи, Вт/(м²•°C)
46,6
47,1
47,6
48,1
54,0
54,5
55,1
55,7
60,0
60,6
61,2
61,9
Расход пара калорифером КПСк 3-12, кг/час
1098
1184
1280
1378
1090
1195
1303
1422
1155
1280
1400
1531
Тепловая производительность (мощность), кВт
643
693
749
807
638
700
763
833
676
750
819
896
Давление насыщенного пара, МПа
0,8
Температура пара, °С
170,4
Производительность по воздуху, м³/ч
25000
38000
50000
Температура воздуха на входе в калорифер, °С
0
-10
-20
-30
+30
+20
+10
0
+40
+30
+20
+10
Температура нагретого воздуха на выходе, °С
92
86
81
75
95
89
83
76
94
87
80
74
Массовая скорость в фронтальном сечении, кг/м²•с
3,09
3,17
3,24
3,33
4,46
4,57
4,69
4,81
5,79
5,94
6,10
6,25
Аэродинамическое сопротивление, Па
48
50
52
55
94
98
102
108
151
158
166
174
Коэффициент теплопередачи, Вт/(м²•°C)
46,3
46,7
47,2
47,7
53,7
54,2
54,8
55,4
59,7
60,3
61,0
61,6
Расход пара калорифером КПСк 3-12, кг/час
1252
1349
1441
1542
1283
1392
1504
1628
1377
1508
1641
1768
Тепловая производительность (мощность), кВт
712
767
819
877
729
792
856
926
783
857
933
1005
Паровой воздухонагреватель подобного типоразмера, но меньшей производительности по теплу представлен на странице:
Двухрядный калорифер КПСк 2-12.
Если при требуемом объеме нагреваемого воздуха, тепловая мощность теплообменника недостаточна, следует обратиться к расчетам:
Четырехрядный калорифер КПСк 4-12.
Расчет для температурных значений ниже -30 градусов произведен с паровоздушным воздухоподогревателем в арктическом исполнении с идентичной рядностью и производительностью по воздуху:
Калорифер КП 312.
