Калорифер КПСк 2-12

Производство и сфера назначения парового калорифера КПСк 2-12

Калорифер КПСк 2-12 паровой – промышленный рекуперативный теплообменник, предназначенный для подогрева, проходящего по вентиляционным каналам воздушного потока до требуемой температуры, нагрева рециркуляционного воздуха в составе воздушных завес и отопительных агрегатов, применения в качестве источника тепла для сушильных установок различного типа. Высокая производительность - 25000 м³/ч предполагает работу парового нагревателя со значительным объемом воздуха, но меньшей, по сравнению с трех и четырех рядными моделями аналогичного типоразмера выработкой тепла. Производство калориферов КП-Ск 2-12 осуществляется в соответствии с действующей технической документацией ТУ 4863-002-55613706-02 с проведением приемо-сдаточных испытаний каждого теплообменника. Воздухонагреватель предназначен для эксплуатации в условиях умеренного климата категории размещения 3 согласно ГОСТ 15150-69.

Комплектация и технические характеристики калорифера КПСк 2-12

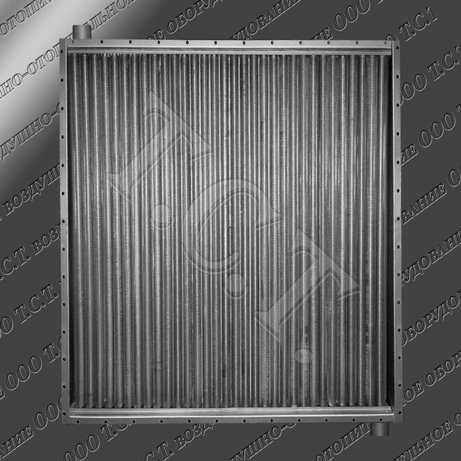

В конструктивном отношении двухрядный калорифер КПСк 2-12 представляет собой монолитный стальной корпус с теплопередающими элементами. К основным составным частям воздухоподогревателя можно отнести: трубные решетки, коллекторные короба, монтажные боковые щитки. Для подачи и отведения теплоносителя в верхнюю часть коллектора ввариваются патрубки. Теплопередающие элементы изготовлены из металлических (электросварных по ГОСТ 10704-91 или бесшовных по ГОСТ 8734-75) несущих трубок и спирально-накатного алюминиевого оребрения.

Теплоноситель - сухой насыщенный или перегретый пар температурой до 190°С и давлением не более 1.2 МПа. Пар, подаваемый в верхний патрубок, разветвляется в коллекторе, и одновременно проходит внутри всех теплообменных трубок. Во время контакта оребренной поверхности трубок с воздушным потоком происходит его нагревание.

Производительность по воздуху - 25000 м³/ч. Тепловая мощность калорифера КПСк 2-12 - 436 кВт. Площадь поверхности теплообмена – 86.2 м². Емкость теплообменника – 0.02028 м³. Масса воздухонагревателя (не более) – 174 кг. Диаметр патрубков – 50 мм. Количество теплоотдающих трубок – 71 шт. Внешние размеры по контуру – 1727 х 1575 х 180 мм.

Габаритные и присоединительные размеры калорифера КПСк 2-12

H - внутренняя высота воздухонагревателя, H1 – межцентровое расстояние между монтажными отверстиями, H2 – внешняя высота - без патрубков, H3 - внешняя габаритная высота с учетом одного патрубка, B - внутренняя ширина парового калорифера КПСк 2-12, B1 - расстояние между присоединительными отверстиями по ширине, B2 - полная ширина парового подогревателя, С - расстояние между патрубками - по центру, dy - диаметр условного прохода патрубков.

Рабочие расчетные параметры пароводовоздушного калорифера типа КПСк 2-12

Коэффициент теплопередачи и аэродинамическое сопротивление парового калорифера КПСк 2 12

Ниже представлена таблица с коэффициентами теплопередачи модели КП-Ск 2-12 и аэродинамического сопротивления, в зависимости от массовой скорости воздуха. Посмотреть примеры и формулы нахождения данных значений можно на странице сайта: Калориферы КПСк. Коэффициент теплопередачи. Полный расчет и подбор паровых воздухонагревателей с таблицами, пояснением и пошаговой инструкцией: Расчет и подбор воздухонагревателей с теплоносителем пар.

Потребление насыщенного пара при эксплуатации калорифера КПСк 2 12

В таблице представлены некоторые показатели теплотехнического расчета калорифера КПСк 2-12. Расчет произведен для температурных значений входящего воздуха от +40 до -30 градусов. Объем нагреваемого воздуха варьируется от 25000 до 50000 метров кубических в час, температура и давление используемого теплоносителя - от 100°C (0.1 МПа) до 170°C (0.8 МПа). Выложенные теплотехнические показатели можно использовать при подборе вентиляционного и пароконденсатного оборудования.

Паровые воздухонагреватели подобного типоразмера, но большей тепловой мощности представлены на страницах сайта: Трехрядный калорифер КПСк 3-12 и Четырехрядный калорифер КПСк 4-12.
