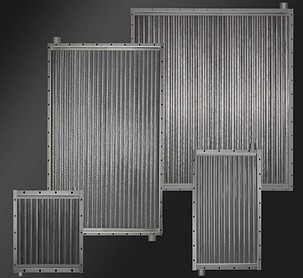

Расчет-онлайн паровых калориферов

На данной странице представлен онлайн-расчет паровых калориферов. В режиме онлайн можно рассчитать следующие данные:
1. необходимую мощность отопительного калорифера, в зависимости от объема и температуры нагреваемого воздуха;
2. расход пара, в зависимости от мощности подобранного воздухонагревателя и давления теплоносителя;
3. производительность по теплу парового теплообменника, в зависимости от расхода и давления теплоносителя.

Расчет мощности калорифера онлайн калькулятор
Отопительные калориферы онлайн расчет
Онлайн расчет промышленного калорифера

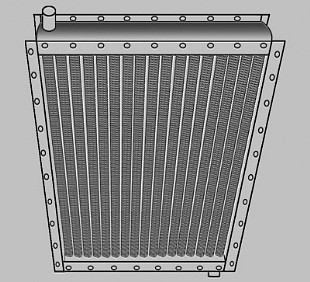

Онлайн-расчет мощности парового калорифера

Расход тепла паровым калорифером отопления на подогрев приточного воздуха. В поля калькулятора вносятся показатели: объем проходящего через сечение калорифера воздуха, температура воздуха на входе и требуемая на выходе из теплообменника. По результатам онлайн-расчета выводится необходимая мощность парового калорифера для соблюдения заложенных условий.

1 поле. Объем проходящего через калорифер приточного воздуха, м³/ч
2 поле. Температура воздуха на входе в паровой калорифер, °С
3 поле. Необходимая температура воздуха на выходе из калорифера, °С
4 поле (результат). Требуемая мощность парового калорифера для введенных данных, кВт

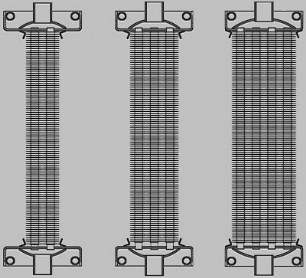

Онлайн-подбор парового калорифера

Онлайн-подбор парового калорифера по объему нагреваемого воздуха и тепловой мощности. Ниже выложена таблица с номенклатурой паровых калориферов отопления производства ЗАО Т.С.Т. Изначально ориентируясь на показатели объема нагрева воздуха в час, выбирается промышленный калорифер для наиболее часто используемых тепловых режимов. Показатели представлены при использовании в качестве теплоносителя сухого насыщенного пара давлением 0.1 МПа и температурой 99.6°С. Кликнув мышкой по названию выбранного воздухоподогревателя, можно перейти на страницу с подробными теплотехническими параметрами и рабочими расчетами данного парового калорифера.

Наименование калорифера Диапазон производительности по воздуху, м³/ч Температура входящего / выходящего воздуха, °с Диапазон тепловой мощности, кВт
КПСк 2-1-02 У3 2000 - 4000 -10 / +36 +21 32 - 45
КПСк 3-1-02 У3 -15 / +47 +30 42 - 64
КПСк 4-1-02 У3 -20 / +52 +36 50 - 80
КФБ-2 А3 УХЛ3 п -25 / +46 +28 50 - 78
КФБ-2 А4 УХЛ3 п -30 / +50 +31 56 - 90
Наименование калорифера Диапазон производительности по воздуху, м³/ч Температура входящего / выходящего воздуха, °с Диапазон тепловой мощности, кВт
КПСк 2-2-02 У3 2500 - 5000 -10 / +34 +20 39 - 55
КПСк 3-2-02 У3 -15 / +45 +29 52 - 79
КПСк 4-2-02 У3 -20 / +52 +36 61 - 98
КПСк 2-6-02 У3 -15 / +34 +19 43 - 61
КПСк 3-6-02 У3 -20 / +46 +28 57 - 87
КПСк 4-6-02 У3 -25 / +52 +35 67 - 108
КФБ-3 А3 УХЛ3 п -27 / +44 +26 63 - 97
КФБ-3 А4 УХЛ3 п -32 / +51 +32 73 - 117
КП 306 У3 -30 / +45 +26 67 - 104
КП 406 У3 -35 / +50 +30 75 - 121
Наименование калорифера Диапазон производительности по воздуху, м³/ч Температура входящего / выходящего воздуха, °с Диапазон тепловой мощности, кВт
КПСк 2-3-02 У3 3000 - 6000 -10 / +34 +20 46 - 65
КПСк 3-3-02 У3 -15 / +45 +29 62 - 93
КПСк 4-3-02 У3 -20 / +51 +35 74 - 118
КПСк 2-7-02 У3 -15 / +34 +19 52 - 74
КПСк 3-7-02 У3 -20 / +46 +28 69 - 105
КПСк 4-7-02 У3 -25 / +52 +35 81 - 130
КФБ-4 А3 УХЛ3 п -27 / +45 +27 76 - 118
КФБ-4 А4 УХЛ3 п -32 / +52 +33 88 - 141
КП 307 У3 -30 / +45 +26 80 - 124
КП 407 У3 -35 / +50 +30 90 - 144
Наименование калорифера Диапазон производительности по воздуху, м³/ч Температура входящего / выходящего воздуха, °с Диапазон тепловой мощности, кВт
КПСк 2-4-02 У3 4000 - 8000 -10 / +30 +17 57 - 80
КПСк 3-4-02 У3 -15 / +41 +25 78 - 116
КПСк 4-4-02 У3 -20 / +47 +32 94 - 148
КПСк 2-8-02 У3 -15 / +31 +16 65 - 92
КПСк 3-8-02 У3 -20 / +42 +25 87 - 132
КПСк 4-8-02 У3 -25 / +49 +33 104 - 165
КФБ-5 А3 УХЛ3 п -27 / +45 +27 102 - 159
КФБ-5 А4 УХЛ3 п -32 / +50 +31 116 - 185
КП 308 У3 -30 / +41 +23 102 - 157
КП 408 У3 -35 / +46 +27 116 - 183
Наименование калорифера Диапазон производительности по воздуху, м³/ч Температура входящего / выходящего воздуха, °с Диапазон тепловой мощности, кВт
КПСк 2-5-02 У3 5000 - 10000 -10 / +30 +17 71 - 99
КПСк 3-5-02 У3 -15 / +41 +25 97 - 145
КПСк 4-5-02 У3 -20 / +47 +32 118 - 185
КПСк 2-9-02 У3 -15 / +29 +15 78 - 109
КПСк 3-9-02 У3 -20 / +40 +23 105 - 158
КПСк 4-9-02 У3 -25 / +47 +31 125 - 200
КФБ-6 А3 УХЛ3 п -27 / +44 +26 124 - 192
КФБ-6 А4 УХЛ3 п -32 / +48 +30 142 - 225
КП 309 У3 -30 / +39 +21 123 - 189
КП 409 У3 -35 / +43 +24 140 - 221
Наименование калорифера Диапазон производительности по воздуху, м³/ч Температура входящего / выходящего воздуха, °с Диапазон тепловой мощности, кВт
КПСк 2-10-02 У3 6000 - 12000 -15 / +29 +15 95 - 134
КПСк 3-10-02 У3 -20 / +41 +24 128 - 192
КПСк 4-10-02 У3 -25 / +48 +31 153 - 245
КФБ-7 А3 УХЛ3 п -27 / +45 +27 153 - 237
КФБ-7 А4 УХЛ3 п -32 / +50 +31 173 - 277
КП 310 У3 -30 / +39 +21 149 - 230
КП 410 У3 -35 / +44 +25 170 - 268
Наименование калорифера Диапазон производительности по воздуху, м³/ч Температура входящего / выходящего воздуха, °с Диапазон тепловой мощности, кВт
КФБ-8 А3 УХЛ3 п 7000 - 14000 -28 / +44 +26 179 - 277
КФБ-8 А4 УХЛ3 п -35 / +48 +29 207 - 330
КФБ-9 А3 УХЛ3 п 9000 - 16000 -28 / +40 +25 218 - 312
КФБ-9 А4 УХЛ3 п -35 / +45 +29 259 - 380
КФБ-10 А3 УХЛ3 п 10000 - 18000 -28 / +40 +25 244 - 351
КФБ-10 А4 УХЛ3 п -35 / +46 +29 287 - 428
КФБ-11 А3 УХЛ3 п 12000 - 19000 -28 / +40 +28 291 - 389
КФБ-11 А4 УХЛ3 п -35 / +44 +31 340 - 464
КФБ-12 А3 УХЛ3 п 14000 - 20000 -28 / +39 +29 333 - 419
КФБ-12 А4 УХЛ3 п -35 / +43 +33 390 - 496
Наименование калорифера Диапазон производительности по воздуху, м³/ч Температура входящего / выходящего воздуха, °с Диапазон тепловой мощности, кВт
КПСк 2-11-02 У3 15000 - 22000 -15 / +32 +24 253 - 307
КПСк 3-11-02 У3 -20 / +44 +34 334 - 423
КПСк 4-11-02 У3 -25 / +52 +42 401 - 526
КФБ-13 А3 УХЛ3 п -27 / +41 +31 366 - 466
КФБ-13 А4 УХЛ3 п -32 / +46 +36 419 - 541
КП 311 У3 -30 / +43 +32 386 - 497
КП 411 У3 -35 / +48 +37 442 - 577
Наименование калорифера Диапазон производительности по воздуху, м³/ч Температура входящего / выходящего воздуха, °с Диапазон тепловой мощности, кВт
КФБ-14 А3 УХЛ3 п 17000 - 25000 -28 / +40 +30 413 - 526
КФБ-14 А4 УХЛ3 п -35 / +44 +34 483 - 623
КПСк 2-12-02 У3 25000 - 40000 -15 / +30 +20 403 - 510
КПСк 3-12-02 У3 -20 / +41 +30 539 - 710
КПСк 4-12-02 У3 -25 / +50 +38 649 - 900
КП 312 У3 -30 / +40 +27 625 - 844
КП 412 У3 -35 / +45 +32 720 - 987

Онлайн-расчет расхода пара калорифером

Расход пара в зависимости от мощности калорифера. В верхнее поле калькулятора вносится значение тепловой мощности подобранного промышленного воздухонагревателя. В выпадающем меню выбирается давление сухого насыщенного пара, поступающего в калорифер приточной вентиляции. По результатам онлайн-расчета показывается необходимый расход теплоносителя для выработки указанной производительности по теплу.

1 поле. Производительность по теплу (фактическая или требуемая) парового воздухонагревателя, кВт
2 поле. Давление используемого теплоносителя, МПа
3 поле (результат). Расход насыщенного пара калорифером, кг/час

Давление сухого насыщенного пара, МПа

Онлайн-расчет тепловой производительности парового калорифера

Онлайн-расчет тепловой мощности парового воздухонагревателя в зависимости от расхода и давления теплоносителя. В верхнее поле калькулятора вносится расход пара калорифером. В выпадающем меню выбирается давление сухого насыщенного пара, поступающего в теплообменник. По результатам онлайн-расчета показывается вырабатываемая калорифером мощность.

1 поле. Расход пара калорифером, кг/час
2 поле. Давление используемого теплоносителя, МПа
3 поле (результат). Соответствующая тепловая мощность, кВт

Давление пара, МПа

Калькуляторы онлайн-расчета паровых калориферов служат для начального подбора воздухоподогревателей. Подробный пошаговый расчет и подбор паровоздушных калориферов представлен на странице сайта: Калориферы КПСк. Расчет и подбор.
