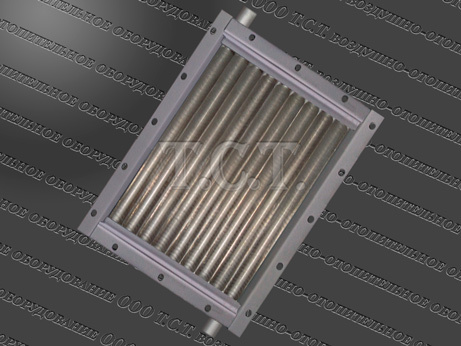

Калорифер КПСк 2-1

Производство и сфера назначения парового калорифера КПСк 2-1

Калорифер КПСк 2-1 паровой – теплообменник поверхностного типа, предназначенный для работы в составе вентиляционно-приточных установок, рециркуляционных отопительных агрегатов, конвекционных камер для сушки древесины. Производство калориферов КП-Ск 2-1 осуществляется в соответствии с установленными требованиями ТУ 4863-002-55613706-02 с обязательной проверкой каждого воздухоподогревателя на герметичность. Теплообменники эксплуатируются в условиях умеренного климата (У) категории размещения 3 по ГОСТ 15150.

Комплектация и технические характеристики калорифера КПСк 2-1

Конструктивно калорифер КПСк 2-1 представляет собой стальной корпус прямоугольного сечения с автономным пароводяным трактом, включающим в себя элементы подвода, распределения и дренажа теплоносителя. Основная часть поверхности теплообмена состоит из несущих металлических (электросварных по ГОСТ 10704-91 или бесшовных по ГОСТ 8734-75) трубок диаметром 16х1.5 мм и алюминиевого спирально-накатного оребрения.

Калориферы КПСк технические характеристики Каталог паровоздушных калориферов КПСк

Производство паровоздушных теплообменников типа КПСк

Греющий теплоноситель – сухой насыщенный пар давлением не более 1.2 МПа (12 кгс/см²) и температурой не более 190°С. Одноходовой по движению теплоносителя калорифер КПСк 2-1 устанавливается с вертикальным расположением теплопередающих трубок, расположенных относительно воздушного потока в два ряда в шахматном порядке. Вертикальное положение способствует корректной работе парового теплообменника, лучшим условиям для удаления воздуха и дренажа конденсата.

Основные технические характеристики парового воздухонагревателя КПСк 2-1-02-У3
Производительность по воздуху, м³/ч	Производительность по теплу, кВт	Площадь поверхности теплообмена, м²	Масса, кг
2000	28	6.7	22

Площадь поверхности теплообмена – 6.7 м². Емкость теплообменника – 0.00238 м³. Производительность по теплу калорифера КПСк 2-1 - 28 кВт. Производительность по воздуху - 2000 м³/ч. Масса парового калорифера (не более) – 22 кг. Количество биметаллических элементов – 17 шт. Диаметр патрубков – 32 мм. Внешние габариты по контуру – 602 х 450 х 180 мм.

Габаритные и присоединительные размеры калорифера КПСк 2-1

Технические характеристики калорифера КП-Ск 2-1 парового

Габаритные и присоединительные размеры парового теплообменника КП-2-1-Ск, мм
H	H 1	H 2	H 3	B	B 1	B 2	C	dy
530	578	602	650	378	426	450	305	32

H – длина трубок в свету - внутренняя высота теплообменника, H1 – расстояние между монтажными отверстиями, H2 – внешняя высота воздухонагревателя - без патрубков, H3 - внешняя высота с учетом одного патрубка, B - внутренняя ширина калорифера КПСк 2-1, B1 - расстояние между присоединительными отверстиями по ширине, B2 - полная ширина нагревателя, С - расстояние между патрубками - по центру, dy - диаметр условного прохода патрубков.

Рабочие расчетные параметры пароводовоздушного калорифера типа КПСк 2-1

Паровые калориферы онлайн расчет и подбор Калориферы паровые КПСк 2 прайс-лист

Технические данные калорифера КПСк 2-1 для расчета и подбора			Площадь, м²
Число ходов по внутреннему теплоносителю	Число рядов	Длина теплоотдающего элемента (в свету), м	фронтального сечения	поверхности теплообмена	сечения коллектора	сечения патрубка	живого сечения для прохода теплоносителя
1	2	0.530	0.197	6.7	0.00152	0.00101	0.00226

Коэффициент теплопередачи и аэродинамическое сопротивление парового калорифера КПСк 2 1

Ниже представлена таблица с коэффициентами теплопередачи модели КП-Ск 2-1 и аэродинамического сопротивления, в зависимости от массовой скорости воздуха. Посмотреть примеры и формулы нахождения данных значений можно на странице сайта: Калориферы КПСк. Коэффициент теплопередачи. Полный расчет и подбор паровых воздухонагревателей с таблицами, пояснением и пошаговой инструкцией: Расчет и подбор воздухонагревателей с теплоносителем пар.

Воздухонагреватель КП 2-1 Ск	Массовая скорость движения воздуха во фронтальном сечении (Vp)Н, кг/м²с
Воздухонагреватель КП 2-1 Ск	1,5	2,0	2,5	3,0	3,5	4,0	4,5	5,0	5,5	6,0	6,5	7,0	8,0
Коэффициент теплопередачи, (Вт/(м²•°С)	41,50	45,99	49,80	53,15	56,16	58,90	61,43	63,78	65,99	68,07	70,04	71,92	75,43
Аэродинамическое сопротивление, Па	9	15	23	32	42	54	67	81	96	113	130	149	191

Потребление насыщенного пара при эксплуатации калорифера КПСк 2 1

В таблице представлены некоторые показатели теплотехнического расчета калорифера КПСк 2-1. Расчет произведен для температурных значений входящего воздуха от +40 до -30 градусов. Объем нагреваемого воздуха варьируется от 2000 до 4000 метров кубических в час, температура и давление используемого теплоносителя - от 100°C (0.1 МПа) до 180°C (1.0 МПа). Выложенные теплотехнические показатели можно использовать при подборе вентиляционного и пароконденсатного оборудования.

Давление насыщенного пара, МПа	0,1
Температура пара, °С	99,6
Производительность по воздуху, м³/ч	2000				3000				4000
Температура воздуха на входе в калорифер, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Температура нагретого воздуха на выходе, °С	42	36	29	22	34	27	20	12	29	21	14	6
Массовая скорость в фронтальном сечении, кг/м²•с	3,38	3,48	3,59	3,70	5,15	5,30	5,47	5,65	6,92	7,15	7,37	7,62
Аэродинамическое сопротивление, Па	39	42	44	46	85	90	95	101	146	155	164	175
Коэффициент теплопередачи, Вт/(м²•°C)	55,5	56,0	56,6	57,3	64,4	65,1	65,8	66,6	71,6	72,4	73,3	74,1
Расход пара калорифером КПСк 2-1, кг/час	45	51	56	62	56	63	69	76	64	72	80	88
Тепловая производительность (мощность), кВт	29	32	35	39	35	39	43	48	40	45	50	55

Давление насыщенного пара, МПа	0,15
Температура пара, °С	111,4
Производительность по воздуху, м³/ч	2000				3000				4000
Температура воздуха на входе в калорифер, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Температура нагретого воздуха на выходе, °С	47	41	34	28	38	31	24	16	33	25	17	9
Массовая скорость в фронтальном сечении, кг/м²•с	3,36	3,45	3,55	3,66	5,11	5,26	5,43	5,61	6,87	7,09	7,33	7,58
Аэродинамическое сопротивление, Па	39	41	43	46	84	89	94	100	145	153	163	173
Коэффициент теплопередачи, Вт/(м²•°C)	55,3	55,9	56,5	57,0	64,3	65,0	65,7	66,5	71,5	72,3	73,1	74,0
Расход пара калорифером КПСк 2-1, кг/час	51	57	62	68	63	70	77	84	73	81	89	97
Тепловая производительность (мощность), кВт	32	35	39	42	39	43	47	52	45	50	55	60

Давление насыщенного пара, МПа	0,2
Температура пара, °С	120,2
Производительность по воздуху, м³/ч	2000				3000				4000
Температура воздуха на входе в калорифер, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Температура нагретого воздуха на выходе, °С	51	45	38	31	41	34	27	19	35	28	20	12
Массовая скорость в фронтальном сечении, кг/м²•с	3,33	3,43	3,53	3,64	5,09	5,24	5,40	5,58	6,85	7,06	7,29	7,54
Аэродинамическое сопротивление, Па	38	40	43	45	83	88	93	99	144	152	161	171
Коэффициент теплопередачи, Вт/(м²•°C)	55,2	55,7	56,3	56,9	64,2	64,8	65,5	66,3	71,4	72,1	73,0	73,8
Расход пара калорифером КПСк 2-1, кг/час	56	61	67	73	69	76	83	90	80	87	95	104
Тепловая производительность (мощность), кВт	34	37	41	45	42	46	51	55	49	53	58	63

Давление насыщенного пара, МПа	0,25
Температура пара, °С	127,4
Производительность по воздуху, м³/ч	2000				3000				4000
Температура воздуха на входе в калорифер, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Температура нагретого воздуха на выходе, °С	54	48	41	34	44	37	29	22	37	30	22	14
Массовая скорость в фронтальном сечении, кг/м²•с	3,32	3,41	3,51	3,62	5,06	5,21	5,38	5,55	6,83	7,03	7,26	7,51
Аэродинамическое сопротивление, Па	38	40	42	45	82	87	92	98	143	151	160	170
Коэффициент теплопередачи, Вт/(м²•°C)	55,1	55,6	56,2	56,8	64,0	64,7	65,5	66,2	71,3	72,0	72,9	73,7
Расход пара калорифером КПСк 2-1, кг/час	60	65	71	77	74	80	88	95	85	93	101	109
Тепловая производительность (мощность), кВт	36	39	43	47	45	49	53	58	52	56	61	66

Давление насыщенного пара, МПа	0,3
Температура пара, °С	133,5
Производительность по воздуху, м³/ч	2000				3000				4000
Температура воздуха на входе в калорифер, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Температура нагретого воздуха на выходе, °С	57	51	44	37	46	39	31	24	39	32	24	16
Массовая скорость в фронтальном сечении, кг/м²•с	3,30	3,39	3,49	3,60	5,04	5,19	5,36	5,53	6,80	7,01	7,24	7,48
Аэродинамическое сопротивление, Па	38	40	42	44	82	86	92	97	142	150	159	169
Коэффициент теплопередачи, Вт/(м²•°C)	55,0	55,5	56,1	56,7	64,0	64,6	65,4	66,1	71,2	71,9	72,8	73,6
Расход пара калорифером КПСк 2-1, кг/час	63	68	74	80	78	85	92	99	90	97	106	114
Тепловая производительность (мощность), кВт	38	41	45	48	47	51	55	60	54	58	64	69

Давление насыщенного пара, МПа	1,0
Температура пара, °С	179,9
Производительность по воздуху, м³/ч	2000				3000				4000
Температура воздуха на входе в калорифер, °С	0	-10	-20	-30	+30	+20	+10	0	+40	+30	+20	+10
Температура нагретого воздуха на выходе, °С	78	72	65	58	85	78	71	63	84	77	69	62
Массовая скорость в фронтальном сечении, кг/м²•с	3,19	3,27	3,37	3,47	4,52	4,64	4,76	4,90	5,94	6,10	6,27	6,44
Аэродинамическое сопротивление, Па	35	37	39	41	67	70	74	78	111	116	122	128
Коэффициент теплопередачи, Вт/(м²•°C)	54,3	54,8	55,4	56,0	61,5	62,1	62,7	63,3	67,8	68,5	69,1	69,8
Расход пара калорифером КПСк 2-1, кг/час	89	95	102	109	89	96	103	111	95	102	111	119
Тепловая производительность (мощность), кВт	50	53	57	61	50	54	58	62	53	57	62	67

Паровые воздухонагреватели подобного типоразмера, но большей тепловой мощности представлены на страницах сайта: Трехрядный калорифер КПСк 3-1 и Четырехрядный калорифер КПСк 4-1.
