Производство и сфера назначения парового калорифера КПСк 2-8

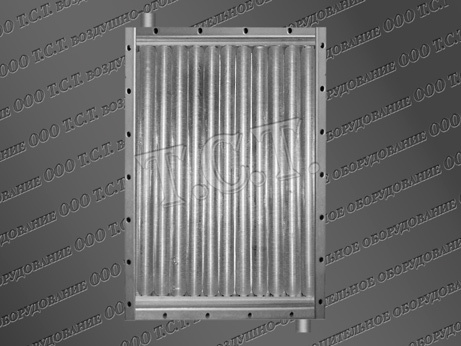

Калорифер КПСк 2-8 паровой – рекуперативный теплообменник поверхностного типа, применяемый для подогрева приточного, рециркуляционного
или смешанного воздушного потока до требуемой температуры. Сфера применения воздухонагревателей КПСк 2-8 – производственные и складские
помещения, строительные площадки, сушильные установки и камеры. Изготовление и приемка калориферов КП-Ск 3-2 осуществляется согласно
ТУ 4863-002-55613706-02 с проверкой каждого теплообменника избыточным давлением на герметичность.
Комплектация и технические характеристики калорифера КПСк 2-8
Калорифер КПСк 2-8 состоит из двух распределительно-сборных коллекторных крышек с патрубками для подачи и отведения теплоносителя,
соединенных между собой теплообменными элементами. Наряду с трубными решетками, которые служат основанием, эти комплектуемые изделия
образуют единую гидравлическую систему. Теплообменные элементы изготавливаются из стальных (электросварных по ГОСТ 10704-91 или
цельнотянутых по ГОСТ 8734-75) трубок с развитым спирально-накатным алюминиевым оребрением.
Биметаллический калорифер КПСк 2-8 по характеру движения теплоносителя выполнен в одноходовом исполнении. Теплоноситель – сухой насыщенный
или перегретый пар температурой до 190°С, давлением не более 1.2 МПа. Два ряда теплообменных оребренных трубок, расположенных по ходу
движения воздушного потока в шахматном порядке.
Основные технические характеристики парового воздухонагревателя КПСк 2-8-02-У3
Производительность по воздуху, м³/ч
Производительность по теплу, кВт
Площадь поверхности теплообмена, м²
Масса, кг
4000
68
13.2
35
Производительность по воздуху - 4000 м³/ч. Тепловая мощность калорифера КПСк 2-8 - 68 кВт. Площадь поверхности теплообмена – 13.2 м².
Емкость теплообменника – 0.00395 м³. Масса воздухонагревателя (не более) – 35 кг. Диаметр присоединительных патрубков – 50 мм. Количество
теплоотдающих трубок – 23 шт. Внешние размеры по контуру – 852 х 575 х 180 мм.
Габаритные и присоединительные размеры калорифера КПСк 2-8
Габаритные и присоединительные размеры парового теплообменника КП-2-8-Ск, мм
H
H 1
H 2
H 3
B
B 1
B 2
C
dy
780
828
852
900
503
551
575
430
50
H - внутренняя высота воздухонагревателя, H1 – межцентровое расстояние между монтажными отверстиями, H2 – внешняя высота - без патрубков,
H3 - внешняя габаритная высота с учетом одного патрубка, B - внутренняя ширина парового калорифера КПСк 2-8, B1 - расстояние между
присоединительными отверстиями по ширине, B2 - полная ширина парового подогревателя, С - расстояние между патрубками - по центру,
dy - диаметр условного прохода патрубков.
Рабочие расчетные параметры пароводовоздушного калорифера типа КПСк 2-8
Технические данные калорифера КПСк 2-8 для расчета и подбора
Площадь, м²
Число ходов по внутреннему теплоносителю
Число рядов
Длина теплоотдающего элемента (в свету), м
фронтального сечения
поверхности теплообмена
сечения коллектора
сечения патрубка
живого сечения для прохода теплоносителя
1
2
0.780
0.392
13.2
0.00152
0.00221
0.00305
Коэффициент теплопередачи и аэродинамическое сопротивление парового калорифера КПСк 2 8
Ниже представлена таблица с коэффициентами теплопередачи модели КП-Ск 2-8 и аэродинамического сопротивления, в зависимости от массовой скорости воздуха.
Посмотреть примеры и формулы нахождения данных значений можно на странице сайта:
Калориферы КПСк. Коэффициент теплопередачи.
Полный расчет и подбор паровых
воздухонагревателей с таблицами, пояснением и пошаговой инструкцией:
Расчет и подбор воздухонагревателей с теплоносителем пар.
Воздухонагреватель КП 2-8 Ск
Массовая скорость движения воздуха во фронтальном сечении (Vp)Н, кг/м²с
1,5
2,0
2,5
3,0
3,5
4,0
4,5
5,0
5,5
6,0
6,5
7,0
8,0
Коэффициент теплопередачи, (Вт/(м²•°С)
40,36
44,73
48,44
51,69
54,62
57,28
59,74
62,03
64,18
66,20
68,12
69,95
73,37
Аэродинамическое сопротивление, Па
9
15
23
32
42
54
67
81
96
113
130
149
191
Потребление насыщенного пара при эксплуатации калорифера КПСк 2 8
В таблице представлены некоторые показатели теплотехнического расчета калорифера КПСк 2-8. Расчет произведен для температурных значений
входящего воздуха от +40 до -30 градусов. Объем нагреваемого воздуха варьируется от 4000 до 8000 метров кубических в час, температура и
давление используемого теплоносителя - от 100°C (0.1 МПа) до 170°C (0.8 МПа). Выложенные теплотехнические показатели можно использовать
при подборе вентиляционного и пароконденсатного оборудования.
