Производство и сфера назначения парового калорифера КПСк 4-8
Калорифер КПСк 4-8 паровой - теплообменник поверхностного рекуперативного типа, применяемый для нагрева приточного или
рециркуляционного воздуха в составе калориферных установок отопительно-вентиляционных систем. Производство паровых калориферов КП-Ск
4-8 осуществляется согласно ТУ 4863-002-55613706-02 с соблюдением основных типовых теплотехнических характеристик и обязательной
проверкой воздухонагревателя гидравлическим испытанием на герметичность. Теплообменники эксплуатируются в условиях
умеренного климата 3-й категории размещения по гост 15150-69.

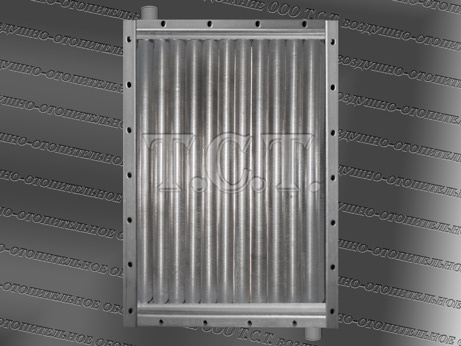

Комплектация и технические характеристики калорифера КПСк 4-8

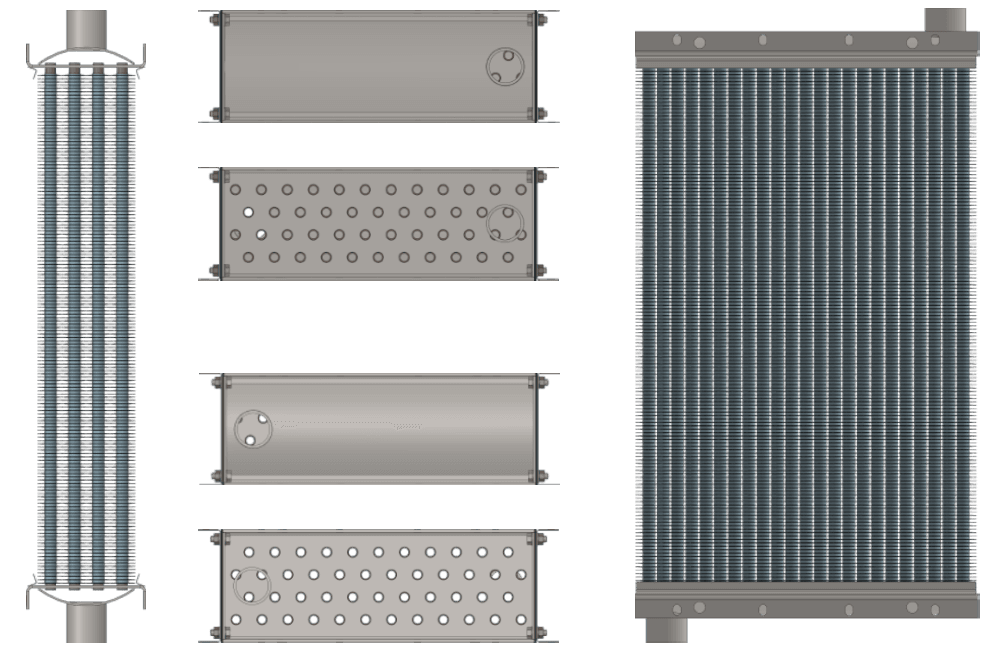

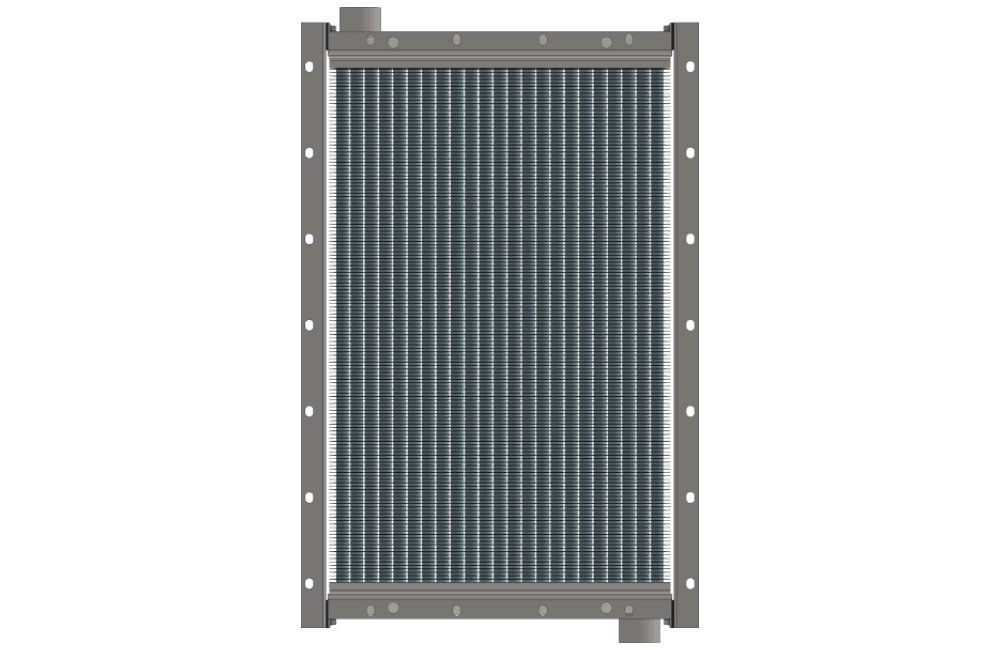

В конструктивном отношении калорифер КПСк 4-8 представляет собой четыре ряда теплообменных элементов, расположенных в шахматном порядке
и жестко скрепленных с трубными решетками. С наружной стороны решеток методом сварки монтируются коллекторные крышки с установленными
патрубками. Теплообменные элементы - металлические электросварные (ГОСТ 10704-91) или бесшовные цельнотянутые (ГОСТ 8734-75) трубки
диаметром 16 мм со спирально-накатным алюминиевым оребрением.
Теплоноситель - сухой насыщенный пар с рабочим давлением до 1.2 МПа. Перепад температуры входящего и выходящего из воздухоподогревателя
воздуха - до 70 градусов. Одноходовой по ходу движения теплоносителя. По заказу калорифер может изготавливаться под резьбовое или
фланцевое присоединение к трубопроводу.
Основные технические характеристики парового воздухонагревателя КПСк 4-8-02-У3
Производительность по воздуху, м³/ч
Производительность по теплу, кВт
Площадь поверхности теплообмена, м²
Масса, кг
4000
107
26.4
59
Площадь поверхности теплообмена - 26,4 м². Объем (емкость) воздухонагревателя КПСк 4-8 - 0,00709 м³. Тепловая мощность
- 107 кВт. Вес (масса) калорифера (не более) - 59 кг. Производительность по воздуху - 4000 м³/ч. Габариты по контуру
- 852 х 575 х 180 мм. Количество теплопередающих элементов - 46. Диаметр присоединительных патрубков - 50 мм.
Габаритные и присоединительные размеры калорифера КПСк 4-8
Габаритные и присоединительные размеры парового теплообменника КП-4-8-Ск, мм
H
H 1
H 2
H 3
B
B 1
B 2
C
dy
780
828
852
900
503
551
575
430
50
H - высота трубок до решеток - внутренняя высота теплообменника, H1 - расстояние между монтажными отверстиями воздухонагревателя, H2
- полная высота парового теплонагревателя - без патрубков, H3 - высота отопительного прибора с одним патрубком, B - внутренняя ширина
нагревательного модуля, B1 - расстояние между присоединительными отверстиями калорифера, B2 - полная ширина воздухонагревателя, С
- расстояние между патрубками КПСк 4 8 - по центру, dy - диаметр условного прохода патрубков.
Рабочие расчетные параметры пароводовоздушного калорифера типа КПСк 4-8
Технические данные калорифера КПСк 4-8 для расчета и подбора
Площадь, м²
Число ходов по внутреннему теплоносителю
Число рядов
Длина теплоотдающего элемента (в свету), м
фронтального сечения
поверхности теплообмена
сечения коллектора
сечения патрубка
живого сечения для прохода теплоносителя
1
4
0.780
0.392
26.4
0.00224
0.00221
0.00611
Коэффициент теплопередачи и аэродинамическое сопротивление парового калорифера КПСк 4 8
Ниже представлена таблица с коэффициентами теплопередачи модели КП-Ск 4-8 и аэродинамического сопротивления, в зависимости от массовой скорости воздуха.
Посмотреть примеры и формулы нахождения данных значений можно на странице сайта:
Калориферы КПСк. Коэффициент теплопередачи.
Полный расчет и подбор паровых
воздухонагревателей с таблицами, пояснением и пошаговой инструкцией:
Расчет и подбор воздухонагревателей с теплоносителем пар.
Воздухонагреватель КП 4-8 Ск
Массовая скорость движения воздуха во фронтальном сечении (Vp)Н, кг/м²с
1,5
2,0
2,5
3,0
3,5
4,0
4,5
5,0
5,5
6,0
6,5
7,0
8,0
Коэффициент теплопередачи, (Вт/(м²•°С)
31,94
36,63
40,73
44,43
47,81
50,95
53,88
56,65
59,29
61,79
64,19
66,50
70,86
Аэродинамическое сопротивление, Па
18
31
46
65
86
110
136
165
196
230
267
306
390
Потребление насыщенного пара при эксплуатации калорифера КПСк 4 8
В таблице представлены некоторые показатели теплотехнического расчета калорифера КПСк 4-8. Расчет произведен для температурных значений
входящего воздуха от +40 до -30 градусов. Объем нагреваемого воздуха варьируется от 4000 до 8000 метров кубических в час, температура
и давление используемого теплоносителя - от 100°C (0.1 МПа) до 170°C (0.8 МПа). Выложенные теплотехнические показатели можно использовать
при подборе вентиляционного и пароконденсатного оборудования.
Давление насыщенного пара, МПа
0,1
Температура пара, °С
99,6
Производительность по воздуху, м³/ч
4000
6000
8000
Температура воздуха на входе в калорифер, °С
0
-10
-20
-30
0
-10
-20
-30
0
-10
-20
-30
Температура нагретого воздуха на выходе, °С
60
56
51
47
52
47
42
37
47
41
35
30
Массовая скорость в фронтальном сечении, кг/м²•с
3,30
3,38
3,47
3,55
5,02
5,15
5,28
5,43
6,75
6,93
7,13
7,33
Аэродинамическое сопротивление, Па
77
80
84
88
166
174
182
192
286
300
316
332
Коэффициент теплопередачи, Вт/(м²•°C)
46,5
47,0
47,6
48,1
56,7
57,4
58,2
58,9
65,3
66,2
67,1
68,0
Расход пара калорифером КПСк 4-8, кг/час
127
142
158
173
168
188
208
228
202
227
252
276
Тепловая производительность (мощность), кВт
80
89
99
109
106
118
130
143
127
142
158
173
Давление насыщенного пара, МПа
0,2
Температура пара, °С
120,2
Производительность по воздуху, м³/ч
4000
6000
8000
Температура воздуха на входе в калорифер, °С
0
-10
-20
-30
0
-10
-20
-30
0
-10
-20
-30
Температура нагретого воздуха на выходе, °С
73
69
64
60
64
59
53
48
57
51
46
40
Массовая скорость в фронтальном сечении, кг/м²•с
3,23
3,31
3,39
3,47
4,92
5,04
5,18
5,32
6,63
6,81
6,99
7,19
Аэродинамическое сопротивление, Па
74
77
81
85
160
167
176
185
277
291
305
321
Коэффициент теплопередачи, Вт/(м²•°C)
46,0
46,5
47,1
47,6
56,2
56,9
57,6
58,3
64,8
65,7
66,5
67,4
Расход пара калорифером КПСк 4-8, кг/час
155
170
187
202
204
224
247
268
248
274
298
324
Тепловая производительность (мощность), кВт
95
104
114
124
125
137
151
164
152
167
182
198
Давление насыщенного пара, МПа
0,3
Температура пара, °С
133,5
Производительность по воздуху, м³/ч
4000
6000
8000
Температура воздуха на входе в калорифер, °С
0
-10
-20
-30
0
-10
-20
-30
0
-10
-20
-30
Температура нагретого воздуха на выходе, °С
82
78
73
68
71
66
61
55
64
58
52
46
Массовая скорость в фронтальном сечении, кг/м²•с
3,18
3,26
3,34
3,42
4,86
4,98
5,11
5,25
6,56
6,73
6,92
7,12
Аэродинамическое сопротивление, Па
72
75
79
82
157
164
172
181
271
285
299
315
Коэффициент теплопередачи, Вт/(м²•°C)
45,7
46,2
46,7
47,3
55,9
56,6
57,2
58,0
64,5
65,3
66,1
67,0
Расход пара калорифером КПСк 4-8, кг/час
173
188
205
223
230
250
272
295
278
304
330
358
Тепловая производительность (мощность), кВт
104
113
123
134
138
150
163
177
167
182
199
215
Давление насыщенного пара, МПа
0,4
Температура пара, °С
143,6
Производительность по воздуху, м³/ч
4000
6000
8000
Температура воздуха на входе в калорифер, °С
0
-10
-20
-30
+30
+20
+10
0
+40
+30
+20
+10
Температура нагретого воздуха на выходе, °С
89
84
79
75
92
87
82
77
91
86
80
75
Массовая скорость в фронтальном сечении, кг/м²•с
3,15
3,23
3,31
3,38
4,49
4,59
4,70
4,82
5,91
6,04
6,19
6,34
Аэродинамическое сопротивление, Па
71
74
77
81
135
141
147
154
224
233
244
255
Коэффициент теплопередачи, Вт/(м²•°C)
45,5
46,0
46,5
47,0
53,8
54,4
55,0
55,7
61,3
62,0
62,7
63,4
Расход пара калорифером КПСк 4-8, кг/час
186
203
221
237
188
208
228
248
206
228
252
276
Тепловая производительность (мощность), кВт
110
121
131
140
112
123
135
147
122
135
150
163
Давление насыщенного пара, МПа
0,5
Температура пара, °С
151,8
Производительность по воздуху, м³/ч
4000
6000
8000
Температура воздуха на входе в калорифер, °С
0
-10
-20
-30
+30
+20
+10
0
+40
+30
+20
+10
Температура нагретого воздуха на выходе, °С
94
89
85
80
97
92
87
82
96
90
85
79
Массовая скорость в фронтальном сечении, кг/м²•с
3,13
3,20
3,27
3,36
4,46
4,56
4,67
4,78
5,87
6,01
6,15
6,30
Аэродинамическое сопротивление, Па
70
73
76
79
134
139
145
152
221
231
241
252
Коэффициент теплопередачи, Вт/(м²•°C)
45,3
45,8
46,3
46,9
53,6
54,2
54,8
55,4
61,1
61,8
62,5
63,2
Расход пара калорифером КПСк 4-8, кг/час
199
216
232
250
203
223
243
264
222
247
270
295
Тепловая производительность (мощность), кВт
116
127
136
146
119
130
142
154
130
144
158
173
Давление насыщенного пара, МПа
0,8
Температура пара, °С
170,4
Производительность по воздуху, м³/ч
4000
6000
8000
Температура воздуха на входе в калорифер, °С
0
-10
-20
-30
+30
+20
+10
0
+40
+30
+20
+10
Температура нагретого воздуха на выходе, °С
106
102
97
92
108
103
97
92
105
100
94
89
Массовая скорость в фронтальном сечении, кг/м²•с
3,07
3,14
3,21
3,29
4,39
4,48
4,59
4,70
5,79
5,92
6,06
6,20
Аэродинамическое сопротивление, Па
67
70
73
77
130
135
141
147
216
225
235
245
Коэффициент теплопередачи, Вт/(м²•°C)
44,9
45,4
45,9
46,4
53,2
53,8
54,4
55,0
60,7
61,4
62,1
62,8
Расход пара калорифером КПСк 4-8, кг/час
227
243
261
280
238
258
281
303
266
289
315
339
Тепловая производительность (мощность), кВт
129
138
149
159
135
147
160
172
151
164
179
193
Паровые воздухонагреватели подобного типоразмера, но меньшей тепловой мощности представлены на страницах сайта:
Трехрядный калорифер КПСк 3-8
и
Двухрядный калорифер КПСк 2-8.
Расчет для температурных значений ниже -30 градусов произведен с паровоздушным воздухоподогревателем в арктическом исполнении
с идентичной рядностью и производительностью по воздуху:
Калорифер КП 408.
