Производство и сфера применения парового калорифера КПСк 3-8

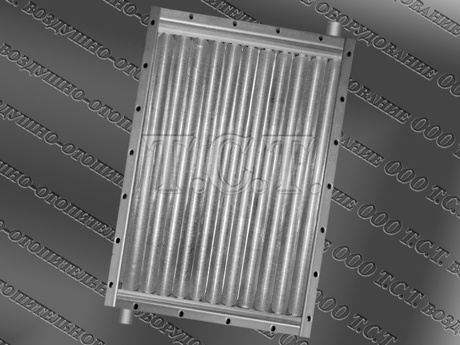

Калорифер КПСк 3-8 паровой - воздухонагреватель рекуперативного типа, предназначенный для обогрева производственных, бытовых и
административных помещений, создания технологического тепла в сушильных камерах. Производство и контрольная приемка калориферов
КП-Ск 3-8 осуществляются в соответствии с требованиями ТУ 4863-002-55613706-02 с гидравлическим испытанием каждого теплообменника
на прочность и герметичность. Калориферы применяются для эксплуатации в макроклиматических районах с умеренным (У) климатом
категории размещения 3 по ГОСТ 15150-69.
Комплектация и технические характеристики калорифера КПСк 3-8

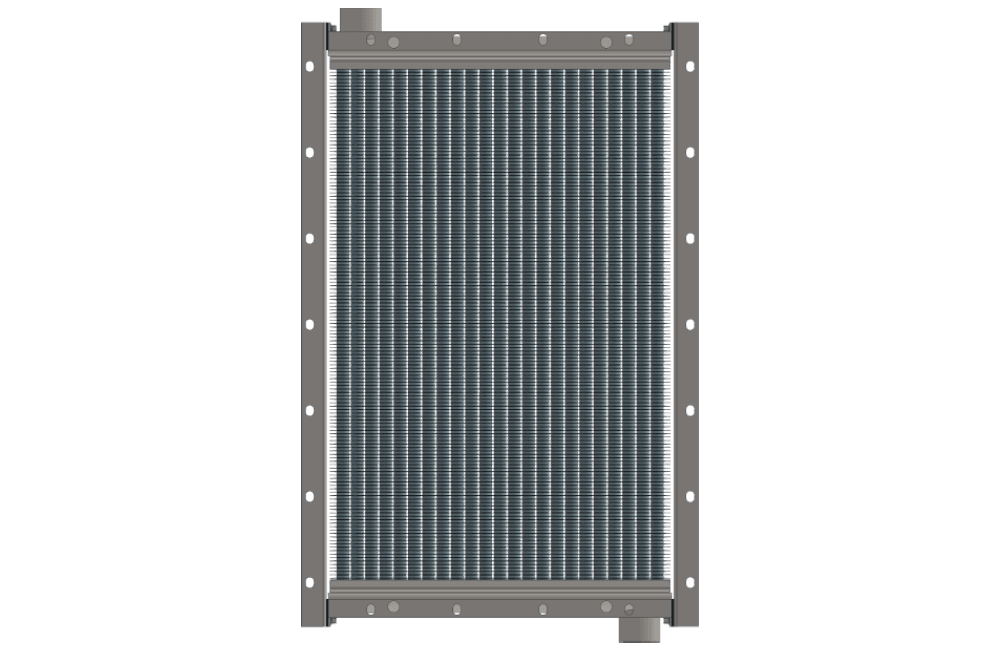

Конструктивно калорифер КПСк 3-8 представляет собой нагревательный модуль прямоугольного сечения с трубными решетками, теплопередающими
элементами, коллекторными крышками, патрубками для подсоединения теплообменника к трубопроводам, монтажными съемными щитками.
Теплопередающие элементы - металлические электросварные трубки 16х1.6 мм (по ГОСТ 10704-91) или стальные цельнотянутые бесшовные
х/д 16х1.5 мм (по ГОСТ 8734-75) и спирально-накатное алюминиевое оребрение.
Калорифер одноходовой по проходу теплоносителя, трехрядный по направлению движения воздушного потока. Теплообменник характеризуется
высоким коэффициентом теплопередачи и способностью нагреть входящий холодный воздух на значимый диапазон температур.
Основные технические характеристики парового воздухонагревателя КПСк 3-8-02-У3
Производительность по воздуху, м³/ч
Производительность по теплу, кВт
Площадь поверхности теплообмена, м²
Масса, кг
4000
92
20.1
49
Вес (масса) калорифера (не более) - 49 кг. Площадь поверхности теплообмена - 20,1 м². Тепловая мощность - 92 кВт. Емкость (объем)
воздухонагревателя КПСк 3-8 - 0,00533 м³. Производительность по воздуху - 4000 м³/ч. Габариты по контуру - 852 х 575 х 180 мм. Количество
теплоотдающих трубок – 35 штук. Диаметр присоединительных штуцеров или патрубков – 50 мм.

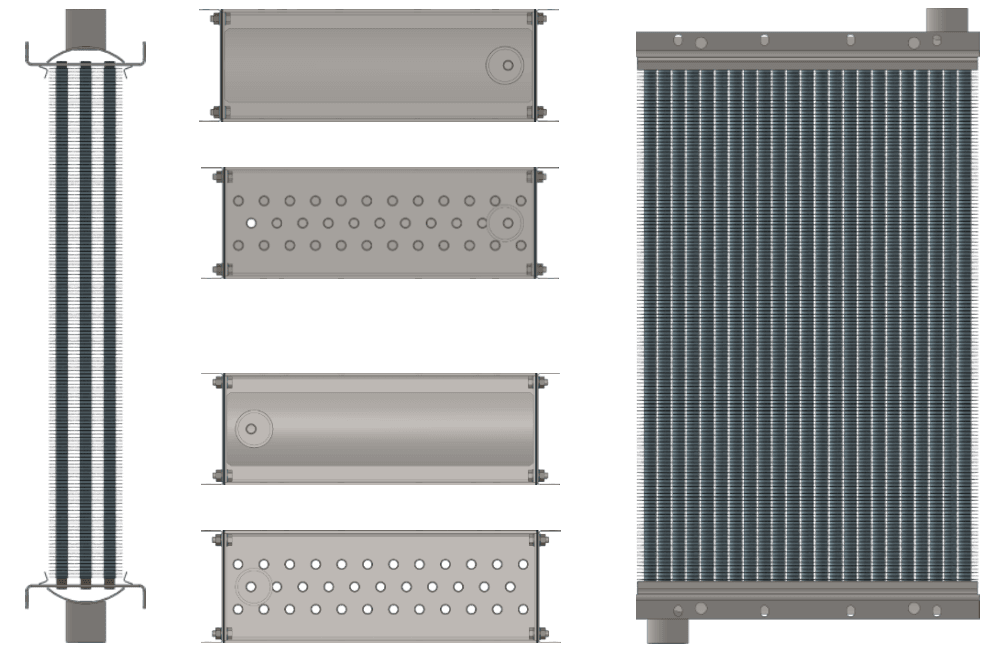

Габаритные и присоединительные размеры калорифера КПСк 3-8
Габаритные и присоединительные размеры парового теплообменника КП-3-8-Ск, мм
H
H 1
H 2
H 3
B
B 1
B 2
C
dy
780
828
852
900
503
551
575
430
50
H - длина трубок до решеток - внутренняя высота теплообменника, H1 - расстояние между монтажными отверстиями, H2 - полная высота
калорифера КПСк 3 8 - без патрубков, H3 - высота отопительного модуля с учетом одного из патрубков, B - внутренняя ширина паровоздушного
нагревателя, B1 - расстояние между присоединительными отверстиями, B2 - полная ширина КПСк 3 8, С - расстояние между патрубками
- по центру, dy - диаметр условного прохода патрубков.
Рабочие расчетные параметры пароводовоздушного калорифера типа КПСк 3-8
Технические данные калорифера КПСк 3-8 для расчета и подбора
Площадь, м²
Число ходов по внутреннему теплоносителю
Число рядов
Длина теплоотдающего элемента (в свету), м
фронтального сечения
поверхности теплообмена
сечения коллектора
сечения патрубка
живого сечения для прохода теплоносителя
1
3
0.780
0.392
20.1
0.00164
0.00221
0.00465
Коэффициент теплопередачи и аэродинамическое сопротивление парового калорифера КПСк 3 8
Ниже представлена таблица с коэффициентами теплопередачи модели КП-Ск 3-8 и аэродинамического сопротивления, в зависимости от массовой скорости воздуха.
Посмотреть примеры и формулы нахождения данных значений можно на странице сайта:
Калориферы КПСк. Коэффициент теплопередачи.
Полный расчет и подбор паровых
воздухонагревателей с таблицами, пояснением и пошаговой инструкцией:
Расчет и подбор воздухонагревателей с теплоносителем пар.
Воздухонагреватель КП 3-8 Ск
Массовая скорость движения воздуха во фронтальном сечении (Vp)Н, кг/м²с
1,5
2,0
2,5
3,0
3,5
4,0
4,5
5,0
5,5
6,0
6,5
7,0
8,0
Коэффициент теплопередачи, (Вт/(м²•°С)
36,30
40,78
44,64
48,06
51,16
54,00
56,64
59,11
61,43
63,64
65,73
67,74
71,50
Аэродинамическое сопротивление, Па
13
22
32
45
60
77
95
115
137
161
187
214
273
Потребление насыщенного пара при эксплуатации калорифера КПСк 3 8
В таблице представлены некоторые показатели теплотехнического расчета калорифера КПСк 3-8. Расчет произведен для температурных значений
входящего воздуха от +40 до -30 градусов. Объем нагреваемого воздуха варьируется от 4000 до 8000 метров кубических в час, температура
и давление используемого теплоносителя - от 100°C (0.1 МПа) до 170°C (0.8 МПа). Выложенные теплотехнические показатели можно использовать
при подборе вентиляционного и пароконденсатного оборудования.
Давление насыщенного пара, МПа
0,1
Температура пара, °С
99,6
Производительность по воздуху, м³/ч
4000
6000
8000
Температура воздуха на входе в калорифер, °С
0
-10
-20
-30
0
-10
-20
-30
0
-10
-20
-30
Температура нагретого воздуха на выходе, °С
53
48
42
37
44
38
32
26
39
32
25
19
Массовая скорость в фронтальном сечении, кг/м²•с
3,34
3,42
3,52
3,62
5,09
5,23
5,38
5,54
6,84
7,04
7,26
7,48
Аэродинамическое сопротивление, Па
55
58
61
64
119
125
132
139
205
216
229
241
Коэффициент теплопередачи, Вт/(м²•°C)
50,2
50,7
51,3
51,8
59,5
60,2
60,9
61,6
67,1
67,9
68,7
69,6
Расход пара калорифером КПСк 3-8, кг/час
112
125
139
153
144
161
178
195
169
189
210
230
Тепловая производительность (мощность), кВт
70
78
87
96
90
101
112
123
106
119
132
144
Давление насыщенного пара, МПа
0,2
Температура пара, °С
120,2
Производительность по воздуху, м³/ч
4000
6000
8000
Температура воздуха на входе в калорифер, °С
0
-10
-20
-30
0
-10
-20
-30
0
-10
-20
-30
Температура нагретого воздуха на выходе, °С
64
59
54
48
54
48
42
35
47
40
34
27
Массовая скорость в фронтальном сечении, кг/м²•с
3,28
3,36
3,45
3,55
5,00
5,14
5,28
5,44
6,75
6,94
7,14
7,37
Аэродинамическое сопротивление, Па
53
56
58
62
115
121
128
135
200
211
222
235
Коэффициент теплопередачи, Вт/(м²•°C)
49,8
50,3
50,9
51,4
59,1
59,8
60,4
61,2
66,7
67,5
68,3
69,2
Расход пара калорифером КПСк 3-8, кг/час
138
151
165
180
176
193
211
231
208
229
249
271
Тепловая производительность (мощность), кВт
84
92
101
110
108
118
129
141
127
140
152
166
Давление насыщенного пара, МПа
0,3
Температура пара, °С
133,5
Производительность по воздуху, м³/ч
4000
6000
8000
Температура воздуха на входе в калорифер, °С
0
-10
-20
-30
0
-10
-20
-30
0
-10
-20
-30
Температура нагретого воздуха на выходе, °С
72
67
61
56
60
54
48
41
53
46
39
32
Массовая скорость в фронтальном сечении, кг/м²•с
3,24
3,32
3,41
3,50
4,95
5,09
5,23
5,39
6,68
6,87
7,08
7,30
Аэродинамическое сопротивление, Па
52
54
57
60
113
119
125
132
196
207
218
231
Коэффициент теплопередачи, Вт/(м²•°C)
49,6
50,1
50,6
51,1
58,9
59,5
60,2
60,9
66,5
67,2
68,0
68,9
Расход пара калорифером КПСк 3-8, кг/час
154
168
183
197
198
216
234
254
233
255
277
300
Тепловая производительность (мощность), кВт
93
101
110
118
119
130
141
153
140
153
166
180
Давление насыщенного пара, МПа
0,4
Температура пара, °С
143,6
Производительность по воздуху, м³/ч
4000
6000
8000
Температура воздуха на входе в калорифер, °С
0
-10
-20
-30
+30
+20
+10
0
+40
+30
+20
+10
Температура нагретого воздуха на выходе, °С
78
72
67
61
83
77
71
65
83
77
70
64
Массовая скорость в фронтальном сечении, кг/м²•с
3,21
3,29
3,37
3,47
4,55
4,67
4,79
4,91
5,98
6,13
6,29
6,45
Аэродинамическое сопротивление, Па
51
54
56
59
97
102
106
112
160
167
176
184
Коэффициент теплопередачи, Вт/(м²•°C)
49,4
49,9
50,4
51,0
56,9
57,5
58,1
58,7
63,6
64,2
64,9
65,5
Расход пара калорифером КПСк 3-8, кг/час
167
182
196
212
163
180
197
215
173
192
212
232
Тепловая производительность (мощность), кВт
99
108
116
125
96
106
117
127
102
114
126
137
Давление насыщенного пара, МПа
0,5
Температура пара, °С
151,8
Производительность по воздуху, м³/ч
4000
6000
8000
Температура воздуха на входе в калорифер, °С
0
-10
-20
-30
+30
+20
+10
0
+40
+30
+20
+10
Температура нагретого воздуха на выходе, °С
82
77
71
66
87
81
75
69
86
80
74
67
Массовая скорость в фронтальном сечении, кг/м²•с
3,18
3,26
3,35
3,44
4,53
4,64
4,75
4,88
5,95
6,10
6,25
6,42
Аэродинамическое сопротивление, Па
51
53
55
58
96
101
105
110
159
166
174
183
Коэффициент теплопередачи, Вт/(м²•°C)
49,2
49,7
50,3
50,8
56,8
57,3
57,9
58,5
63,4
64,1
64,7
65,4
Расход пара калорифером КПСк 3-8, кг/час
178
192
208
223
176
193
211
229
189
208
228
249
Тепловая производительность (мощность), кВт
104
113
122
130
103
113
123
134
111
122
133
146
Давление насыщенного пара, МПа
0,8
Температура пара, °С
170,4
Производительность по воздуху, м³/ч
4000
6000
8000
Температура воздуха на входе в калорифер, °С
0
-10
-20
-30
+30
+20
+10
0
+40
+30
+20
+10
Температура нагретого воздуха на выходе, °С
93
88
82
76
96
90
84
78
95
88
82
75
Массовая скорость в фронтальном сечении, кг/м²•с
3,13
3,21
3,29
3,38
4,46
4,57
4,69
4,81
5,87
6,02
6,17
6,34
Аэродинамическое сопротивление, Па
49
51
54
56
94
98
103
107
155
162
170
178
Коэффициент теплопередачи, Вт/(м²•°C)
48,9
49,4
49,9
50,4
56,5
57,0
57,6
58,2
63,1
63,7
64,4
65,1
Расход пара калорифером КПСк 3-8, кг/час
204
218
234
251
207
225
243
262
224
245
265
288
Тепловая производительность (мощность), кВт
116
124
133
143
118
128
138
149
127
139
151
164
Паровой воздухонагреватель подобного типоразмера, но меньшей производительности по теплу представлен на странице:
Двухрядный калорифер КПСк 2-8.
Если при требуемом объеме нагреваемого воздуха, тепловая мощность теплообменника недостаточна, следует обратиться к расчетам:
Четырехрядный калорифер КПСк 4-8.
Расчет для температурных значений ниже -30 градусов произведен с паровоздушным воздухоподогревателем в арктическом исполнении с идентичной рядностью и производительностью по воздуху:
Калорифер КП 308.
