Производство и сфера применения парового калорифера КПСк 3-10
Калорифер КПСк 3-10 паровой – одноходовой трехрядный теплообменник, предназначенный для воздушного отопления помещений промышленного и гражданского назначения.
Воздухонагреватели КПСк 3-10 применяются в качестве нагревательного оборудования для теплообеспечения установок по сушке пиломатериалов, сельскохозяйственных культур.
Производство калориферов типа КПСк 3-10 осуществляется в соответствии с ТУ 4863-002-55613706-02 с обязательной проверкой на герметичность - увеличенным гидравлическим давлением.
Теплообменники эксплуатируются в условиях умеренного климата 3-й категории размещения по ГОСТ 15150.
Комплектация и технические характеристики калорифера КПСк 3-10

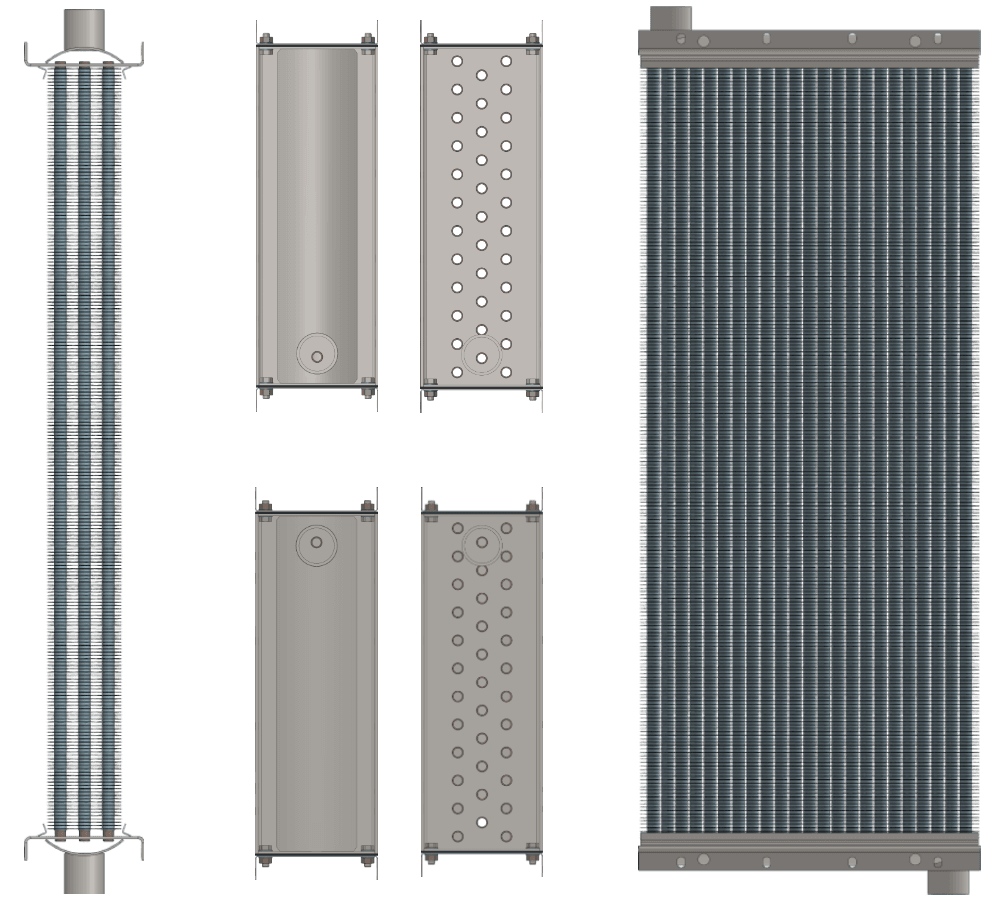

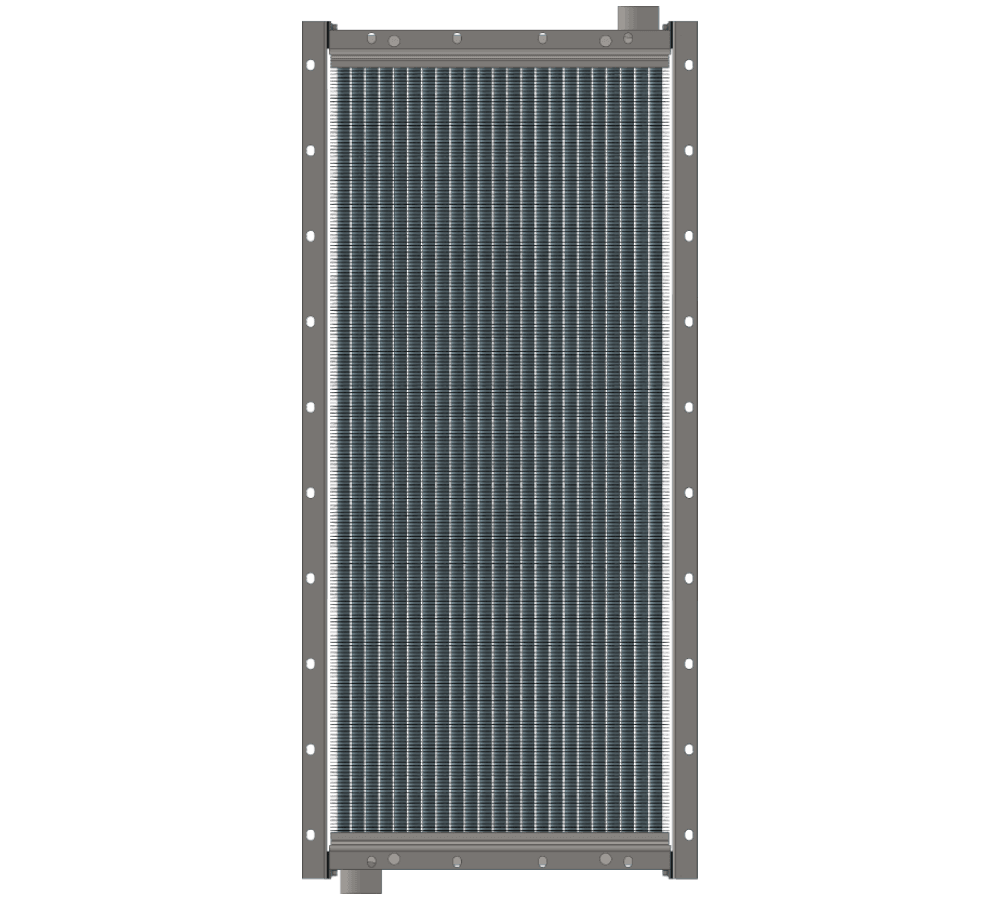

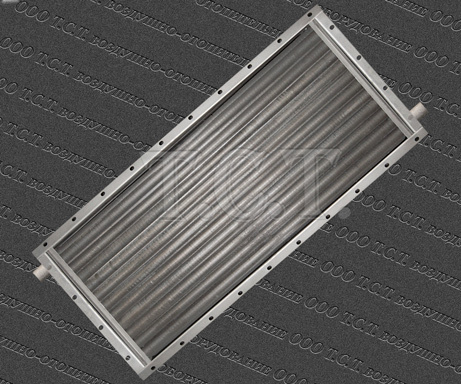

Калорифер паровоздушный КПСк 3-10 представляет собой жесткий металлический модуль с нагревательными элементами. Корпус теплообменника изготавливается из углеродистых
сталей обыкновенного качества и включает в себя трубные решетки, коллекторы с патрубками, боковые монтажные щитки. Тепловые элементы изготовлены из несущих электросварных
(ГОСТ 10704) или бесшовных (ГОСТ 8734) металлических трубок диаметром 16 мм и алюминиевого спирально-накатного алюминиевого оребрения. Воздухонагреватель устанавливается
с вертикальным расположением теплоотдающих элементов.
Одним из способов регулирования теплосъема парового калорифера типа КПСк, является перепуск части входящего воздуха в обход воздухонагревателя. Теплообменник,
площадь теплоотдающей поверхности которого, рассчитана на максимум зимних температур, при эксплуатации в межсезонье будет иметь на выходе температуру воздуха
на порядок больше расчетной. Количественное регулирование пара, изменение давления и температуры зачастую не приносит существенных результатов. К тому же
увеличивается риск подтопления калорифера конденсатом и замораживания воздухонагревателя. Регулирование же с помощью обводного канала - довольно простой и
надежный способ. Корректируя соотношение воздуха, пропущенного через теплообменник КПСк и в обход его, мы добиваемся смеси температур нужного нам значения.
Основные технические характеристики парового воздухонагревателя КПСк 3-10-02-У3
Производительность по воздуху, м³/ч
Производительность по теплу, кВт
Площадь поверхности теплообмена, м²
Масса, кг
6300
139
29.7
65
Вместимость (объем) воздухонагревателя КПСк 3-10 - 0,00707 м³. Масса калорифера (не более) - 65 кг. Тепловая мощность - 139 кВт. Габариты по контуру - 1227 х 575 х 180 мм.
Площадь поверхности теплообмена - 29,7 м². Производительность по воздуху - 6300 м³/ч. Количество теплонагревательных трубок – 35 шт. Диаметр патрубков - 50 мм.
Габаритные и присоединительные размеры калорифера КПСк 3-10
Габаритные и присоединительные размеры парового теплообменника КП-3-10-Ск, мм
H
H 1
H 2
H 3
B
B 1
B 2
C
dy
1155
1203
1227
1275
503
551
575
430
50
H - длина трубок до решеток - внутренняя высота парового теплообменника, H1 - расстояние между монтажными отверстиями, H2 - полная высота калорифера КПСк 3 10
- без патрубков, H3 - высота воздухоподогревателя с учетом одного из патрубков, B - внутренняя ширина нагревательного модуля, B1 - расстояние между
присоединительными отверстиями, B2 - полная габаритная ширина, С - расстояние между патрубками - по центру, dy - диаметр условного прохода патрубков.
Рабочие расчетные параметры пароводовоздушного калорифера типа КПСк 3-10
Технические данные калорифера КПСк 3-10 для расчета и подбора
Площадь, м²
Число ходов по внутреннему теплоносителю
Число рядов
Длина теплоотдающего элемента (в свету), м
фронтального сечения
поверхности теплообмена
сечения коллектора
сечения патрубка
живого сечения для прохода теплоносителя
1
3
1.155
0.581
29.7
0.00164
0.00221
0.00465
Коэффициент теплопередачи и аэродинамическое сопротивление парового калорифера КПСк 3 10
Ниже представлена таблица с коэффициентами теплопередачи модели КП-Ск 3-10 и аэродинамического сопротивления, в зависимости от массовой скорости воздуха.
Посмотреть примеры и формулы нахождения данных значений можно на странице сайта:
Калориферы КПСк. Коэффициент теплопередачи.
Полный расчет и подбор паровых
воздухонагревателей с таблицами, пояснением и пошаговой инструкцией:
Расчет и подбор воздухонагревателей с теплоносителем пар.
Воздухонагреватель КП 3-10 Ск
Массовая скорость движения воздуха во фронтальном сечении (Vp)Н, кг/м²с
1,5
2,0
2,5
3,0
3,5
4,0
4,5
5,0
5,5
6,0
6,5
7,0
8,0
Коэффициент теплопередачи, (Вт/(м²•°С)
35,37
39,74
43,50
46,83
49,85
52,62
55,19
57,59
59,86
62,01
64,05
66,00
69,67
Аэродинамическое сопротивление, Па
13
22
32
45
60
77
95
115
137
161
187
214
273
Потребление насыщенного пара при эксплуатации калорифера КПСк 3 10
В таблице представлены некоторые показатели теплотехнического расчета калорифера КПСк 3-10. Расчет произведен для температурных значений входящего воздуха
от +40 до -30 градусов. Объем нагреваемого воздуха варьируется от 6300 до 12000 метров кубических в час, температура и давление используемого теплоносителя - от 100°C
(0.1 МПа) до 170°C (0.8 МПа). Выложенные теплотехнические показатели можно использовать при подборе вентиляционного и пароконденсатного оборудования.
Давление насыщенного пара, МПа
0,1
Температура пара, °С
99,6
Производительность по воздуху, м³/ч
6300
9000
12000
Температура воздуха на входе в калорифер, °С
0
-10
-20
-30
0
-10
-20
-30
0
-10
-20
-30
Температура нагретого воздуха на выходе, °С
50
45
39
34
43
37
31
24
38
31
24
17
Массовая скорость в фронтальном сечении, кг/м²•с
3,57
3,66
3,76
3,86
5,16
5,30
5,45
5,62
6,93
7,14
7,36
7,60
Аэродинамическое сопротивление, Па
62
65
69
72
122
128
135
143
210
222
234
248
Коэффициент теплопередачи, Вт/(м²•°C)
50,2
50,7
51,3
51,9
58,3
59,0
59,6
60,4
65,7
66,5
67,4
68,2
Расход пара калорифером КПСк 3-10, кг/час
171
190
211
231
210
234
259
287
246
276
306
337
Тепловая производительность (мощность), кВт
107
119
132
145
132
147
163
180
154
173
192
211
Давление насыщенного пара, МПа
0,2
Температура пара, °С
120,2
Производительность по воздуху, м³/ч
6300
9000
12000
Температура воздуха на входе в калорифер, °С
0
-10
-20
-30
0
-10
-20
-30
0
-10
-20
-30
Температура нагретого воздуха на выходе, °С
62
56
50
44
52
46
40
33
46
39
32
25
Массовая скорость в фронтальном сечении, кг/м²•с
3,50
3,59
3,69
3,80
5,08
5,22
5,36
5,53
6,84
7,04
7,26
7,48
Аэродинамическое сопротивление, Па
60
63
66
70
119
125
131
139
205
216
228
242
Коэффициент теплопередачи, Вт/(м²•°C)
49,8
50,4
50,9
51,5
58,0
58,6
59,3
60,0
65,4
66,2
67,0
67,8
Расход пара калорифером КПСк 3-10, кг/час
207
228
250
273
258
283
309
338
303
333
365
397
Тепловая производительность (мощность), кВт
127
140
153
167
158
173
189
206
185
204
223
243
Давление насыщенного пара, МПа
0,3
Температура пара, °С
133,5
Производительность по воздуху, м³/ч
6300
9000
12000
Температура воздуха на входе в калорифер, °С
0
-10
-20
-30
0
-10
-20
-30
0
-10
-20
-30
Температура нагретого воздуха на выходе, °С
69
63
57
52
59
52
46
39
51
44
37
30
Массовая скорость в фронтальном сечении, кг/м²•с
3,46
3,55
3,65
3,74
5,02
5,16
5,31
5,47
6,78
6,98
7,19
7,41
Аэродинамическое сопротивление, Па
59
62
65
68
116
122
129
136
202
213
225
238
Коэффициент теплопередачи, Вт/(м²•°C)
49,6
50,1
50,7
51,2
57,7
58,4
59,0
59,7
65,2
65,9
66,7
67,6
Расход пара калорифером КПСк 3-10, кг/час
232
254
277
298
288
316
342
372
341
373
405
438
Тепловая производительность (мощность), кВт
140
153
166
179
173
190
206
223
205
224
243
263
Давление насыщенного пара, МПа
0,4
Температура пара, °С
143,6
Производительность по воздуху, м³/ч
6300
9000
12000
Температура воздуха на входе в калорифер, °С
0
-10
-20
-30
+30
+20
+10
0
+40
+30
+20
+10
Температура нагретого воздуха на выходе, °С
74
69
63
57
82
76
70
63
82
75
69
62
Массовая скорость в фронтальном сечении, кг/м²•с
3,43
3,51
3,61
3,71
4,61
4,73
4,85
4,99
6,06
6,22
6,38
6,55
Аэродинамическое сопротивление, Па
58
60
64
67
100
104
109
115
164
172
180
189
Коэффициент теплопередачи, Вт/(м²•°C)
49,4
49,9
50,5
51,0
55,8
56,3
56,9
57,5
62,3
62,9
63,6
64,3
Расход пара калорифером КПСк 3-10, кг/час
253
274
297
320
237
262
287
315
252
281
309
340
Тепловая производительность (мощность), кВт
150
162
176
190
141
155
170
186
149
167
183
201
Давление насыщенного пара, МПа
0,5
Температура пара, °С
151,8
Производительность по воздуху, м³/ч
6300
9000
12000
Температура воздуха на входе в калорифер, °С
0
-10
-20
-30
+30
+20
+10
0
+40
+30
+20
+10
Температура нагретого воздуха на выходе, °С
79
73
67
61
86
80
73
67
85
79
72
65
Массовая скорость в фронтальном сечении, кг/м²•с
3,40
3,49
3,58
3,68
4,59
4,70
4,83
4,95
6,03
6,18
6,35
6,52
Аэродинамическое сопротивление, Па
57
60
63
66
99
103
108
113
163
170
179
188
Коэффициент теплопередачи, Вт/(м²•°C)
49,3
49,8
50,3
50,9
55,6
56,2
56,8
57,4
62,2
62,8
63,4
64,1
Расход пара калорифером КПСк 3-10, кг/час
269
291
315
338
257
281
309
335
275
303
333
365
Тепловая производительность (мощность), кВт
157
171
184
198
150
165
181
196
161
177
195
213
Давление насыщенного пара, МПа
0,8
Температура пара, °С
170,4
Производительность по воздуху, м³/ч
6300
9000
12000
Температура воздуха на входе в калорифер, °С
0
-10
-20
-30
+30
+20
+10
0
+40
+30
+20
+10
Температура нагретого воздуха на выходе, °С
89
83
77
71
95
88
82
76
93
86
80
73
Массовая скорость в фронтальном сечении, кг/м²•с
3,35
3,43
3,52
3,62
4,53
4,64
4,76
4,88
5,96
6,12
6,27
6,44
Аэродинамическое сопротивление, Па
55
58
61
64
96
101
105
110
159
167
175
183
Коэффициент теплопередачи, Вт/(м²•°C)
49,0
49,5
50,0
50,5
55,3
55,9
56,5
57,0
61,9
62,5
63,1
63,8
Расход пара калорифером КПСк 3-10, кг/час
308
332
356
380
302
330
356
383
328
359
389
421
Тепловая производительность (мощность), кВт
175
189
202
216
172
188
203
218
187
204
221
239
Паровой воздухонагреватель подобного типоразмера, но меньшей производительности по теплу представлен на странице:
Двухрядный калорифер КПСк 2-10.
Если при требуемом объеме нагреваемого воздуха, тепловая мощность теплообменника недостаточна, следует обратиться к расчетам:
Четырехрядный калорифер КПСк 4-10.
Расчет для температурных значений ниже -30 градусов произведен с паровоздушным воздухоподогревателем в арктическом исполнении с идентичной рядностью и производительностью по воздуху:
Калорифер КП 310.
