Калорифер КПСк 2-10

Производство и сфера назначения парового калорифера КПСк 2-10

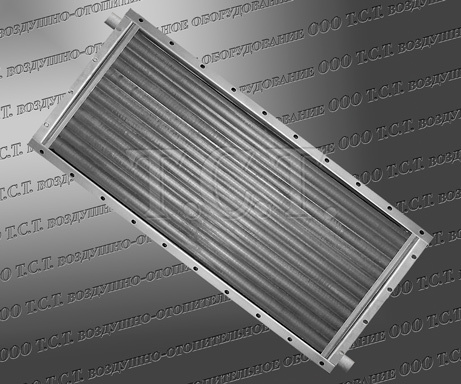

Калорифер КПСк 2-10 паровой – теплообменный аппарат рекуперативного типа, предназначенный для воздушного отопления помещений в составе вентиляционных камер, комплектации калориферных установок, компоновки сушильных камер. Теплообменник может использоваться как в приточном, так и рециркуляционном нагреве. Производство калориферов КП-Ск 2 10 выполняется согласно техническим характеристикам по ТУ 4863-002-55613706-02. Каждый воздухонагреватель проходит проверку на герметичность избыточным гидравлическим давлением. Паровые калориферы применяются для эксплуатации в макроклиматических районах с умеренным (У) климатом категории размещения 3 по ГОСТ 15150.

Комплектация и технические характеристики калорифера КПСк 2-10

Паровой калорифер представляет собой жесткий сварной металлический модуль, включающий теплопередающие элементы и замкнутый гидравлический тракт для подачи и отвода теплоносителя. Теплообменные элементы изготовлены из стальных электросварных (по заказу - цельнотянутых бесшовных ГОСТ 8734-75) несущих трубок диаметром 16 мм и алюминиевого спирально-накатного оребрения.

Биметаллический калорифер КПСк 2-10 выполнен в одноходовом исполнении, что предполагает собой быстрый и равномерный прогрев по всей площади поверхности теплообменника. Теплоноситель – сухой насыщенный или перегретый пар температурой до 190°С, давлением не более 1.2 МПа. Два ряда теплообменных оребренных трубок, расположенных по ходу движения воздушного потока в шахматном порядке.

Производительность по воздуху - 6300 м³/ч. Тепловая мощность калорифера КПСк 2-10 - 108 кВт. Площадь поверхности теплообмена – 19.5 м². Емкость теплообменника – 0.00509 м³. Масса воздухонагревателя (не более) – 46 кг. Диаметр патрубков – 50 мм. Количество теплоотдающих трубок – 23 шт. Внешние размеры по контуру – 1227 х 575 х 180 мм.

Габаритные и присоединительные размеры калорифера КПСк 2-10

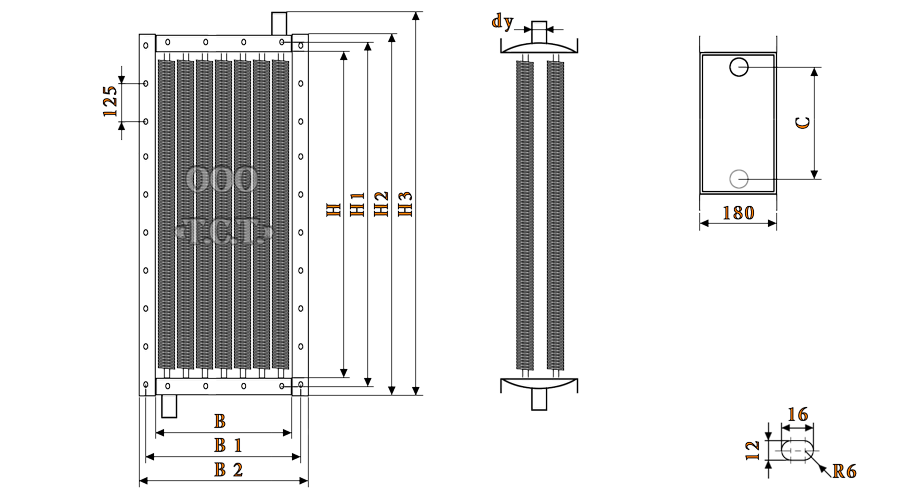

H - внутренняя высота воздухонагревателя, H1 – межцентровое расстояние между монтажными отверстиями, H2 – внешняя высота - без патрубков, H3 - внешняя габаритная высота с учетом одного патрубка, B - внутренняя ширина парового калорифера КПСк 2-10, B1 - расстояние между присоединительными отверстиями по ширине, B2 - полная ширина парового подогревателя, С - расстояние между патрубками - по центру, dy - диаметр условного прохода патрубков.

Рабочие расчетные параметры пароводовоздушного калорифера типа КПСк 2-10

Коэффициент теплопередачи и аэродинамическое сопротивление парового калорифера КПСк 2 10

Ниже представлена таблица с коэффициентами теплопередачи модели КП-Ск 2-10 и аэродинамического сопротивления, в зависимости от массовой скорости воздуха. Посмотреть примеры и формулы нахождения данных значений можно на странице сайта: Калориферы КПСк. Коэффициент теплопередачи. Полный расчет и подбор паровых воздухонагревателей с таблицами, пояснением и пошаговой инструкцией: Расчет и подбор воздухонагревателей с теплоносителем пар.

Потребление насыщенного пара при эксплуатации калорифера КПСк 2 10

В таблице представлены некоторые показатели теплотехнического расчета калорифера КПСк 2-10. Расчет произведен для температурных значений входящего воздуха от +40 до -30 градусов. Объем нагреваемого воздуха варьируется от 6300 до 12000 метров кубических в час, температура и давление используемого теплоносителя - от 100°C (0.1 МПа) до 170°C (0.8 МПа). Выложенные теплотехнические показатели можно использовать при подборе вентиляционного и пароконденсатного оборудования.

Паровые воздухонагреватели подобного типоразмера, но большей тепловой мощности представлены на страницах сайта: Трехрядный калорифер КПСк 3-10 и Четырехрядный калорифер КПСк 4-10.
