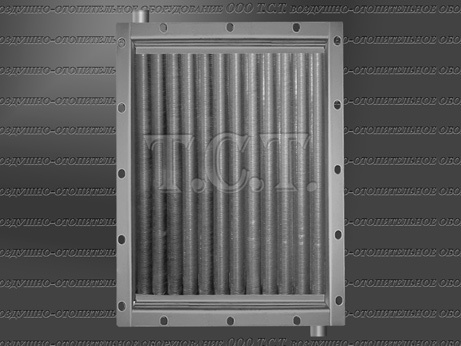

Производство и сфера применения парового калорифера КПСк 3-6
Калорифер КПСк 3-6 паровой - рекуперативный теплообменник для нагрева приточного и рециркуляционного воздуха в вентиляционно-отопительных
системах, сушильных камерах различного назначения. Воздухонагреватель КП-Ск 3-6 может выступать как отдельным элементом вентиляционной
системы, так и компоноваться в сборные паровоздушные калориферные установки. Производство калориферов КПСк 3-6 осуществляется согласно
теплотехническим и аэродинамическим характеристикам по ТУ 4863-002-55613706-02 с испытанием каждой модели на герметичность и прочность.
Теплообменник предназначен для эксплуатации в районах с умеренным климатом категории размещения 3 по ГОСТ 15150-69.

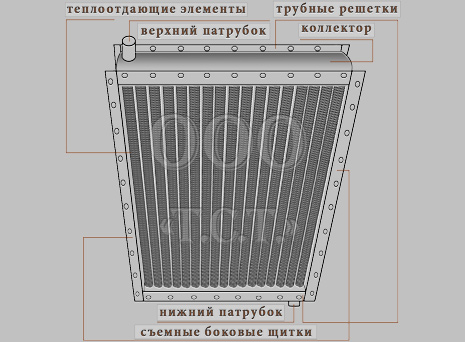

Комплектация и технические характеристики калорифера КПСк 3-6
Корпус калорифера, включающий трубные решетки, коллектора, патрубки и съемные щитки изготавливается из сталей обыкновенного качества
Теплопередающие элементы выполнены на базе металлических электросварных (по ГОСТ 10704-91) или бесшовных цельнотянутых (по ГОСТ 8734-75)
трубок и спирально-накатного алюминиевого оребрения.
Схема расположения трубок в теплообменнике – шахматное в три ряда. По теплоносителю – одноходовой. Расположение патрубков – с торцевых
сторон, диагональное. Возможно изготовление воздухонагревателя с резьбовым или фланцевым подсоединением.
Основные технические характеристики парового воздухонагревателя КПСк 3-6-02-У3
Производительность по воздуху, м³/ч
Производительность по теплу, кВт
Площадь поверхности теплообмена, м²
Масса, кг
2500
60
13.7
37
Производительность по воздуху - 2500 м³/ч. Площадь поверхности теплообмена - 1З,7 м². Тепловая мощность калорифера КПСк 3 6 - 60 кВт.
Емкость (объем) воздухонагревателя КПСк 3-6 - 0,00417 м³. Габариты по контуру - 602 х 575 х 180 мм. Вес (масса) не более - 37 кг.
Количество нагревательных трубок - 35 штук. Диаметр патрубков для подключения к теплоносителю и отвода конденсата – 50 мм.
Габаритные и присоединительные размеры калорифера КПСк 3-6
Габаритные и присоединительные размеры парового теплообменника КП-3-6-Ск, мм
H
H 1
H 2
H 3
B
B 1
B 2
C
dy
530
578
602
650
503
551
575
430
50
H - длина трубок до решеток - внутренняя высота воздухонагревателя, H1 - расстояние между монтажными отверстиями калорифера КПСк 3 6,
H2 - полная высота парового теплообменника - без патрубков, H3 - высота отопительного прибора с одним патрубком, B - внутренняя ширина
парового воздухоподогревателя, B1 - расстояние между присоединительными отверстиями, B2 - полная ширина теплообменника, С - расстояние
между патрубками - по центру, dy - диаметр условного прохода патрубков.
Рабочие расчетные параметры пароводовоздушного калорифера типа КПСк 3-6
Технические данные калорифера КПСк 3-6 для расчета и подбора
Площадь, м²
Число ходов по внутреннему теплоносителю
Число рядов
Длина теплоотдающего элемента (в свету), м
фронтального сечения
поверхности теплообмена
сечения коллектора
сечения патрубка
живого сечения для прохода теплоносителя
1
3
0.530
0.267
13.7
0.00164
0.00221
0.00465
Коэффициент теплопередачи и аэродинамическое сопротивление парового калорифера КПСк 3 6
Ниже представлена таблица с коэффициентами теплопередачи модели КП-Ск 3-6 и аэродинамического сопротивления, в зависимости от массовой скорости воздуха.
Посмотреть примеры и формулы нахождения данных значений можно на странице сайта:
Калориферы КПСк. Коэффициент теплопередачи.
Полный расчет и подбор паровых
воздухонагревателей с таблицами, пояснением и пошаговой инструкцией:
Расчет и подбор воздухонагревателей с теплоносителем пар.
Воздухонагреватель КП 3-6 Ск
Массовая скорость движения воздуха во фронтальном сечении (Vp)Н, кг/м²с
1,5
2,0
2,5
3,0
3,5
4,0
4,5
5,0
5,5
6,0
6,5
7,0
8,0
Коэффициент теплопередачи, (Вт/(м²•°С)
37,24
41,84
45,79
49,30
52,48
55,40
58,10
60,63
63,02
65,28
67,43
69,49
73,35
Аэродинамическое сопротивление, Па
13
22
32
45
60
77
95
115
137
161
187
214
273
Потребление насыщенного пара при эксплуатации калорифера КПСк 3 6
В таблице представлены некоторые показатели теплотехнического расчета калорифера КПСк 3-6. Расчет произведен для температурных значений
входящего воздуха от +40 до -30 градусов. Объем нагреваемого воздуха варьируется от 2500 до 5000 метров кубических в час, температура
и давление используемого теплоносителя - от 100°C (0.1 МПа) до 170°C (0.8 МПа). Выложенные теплотехнические показатели можно использовать
при подборе вентиляционного и пароконденсатного оборудования.
Давление насыщенного пара, МПа
0,1
Температура пара, °С
99,6
Производительность по воздуху, м³/ч
2500
4000
5000
Температура воздуха на входе в калорифер, °С
0
-10
-20
-30
0
-10
-20
-30
0
-10
-20
-30
Температура нагретого воздуха на выходе, °С
56
51
46
41
46
40
34
27
41
35
28
22
Массовая скорость в фронтальном сечении, кг/м²•с
3,05
3,13
3,21
3,29
4,96
5,10
5,24
5,41
6,25
6,43
6,63
6,82
Аэродинамическое сопротивление, Па
47
49
51
54
114
120
126
133
174
183
193
204
Коэффициент теплопередачи, Вт/(м²•°C)
49,6
50,1
50,7
51,2
60,4
61,1
61,8
62,6
66,4
67,1
68,0
68,8
Расход пара калорифером КПСк 3-6, кг/час
73
82
91
100
98
110
121
135
112
125
139
152
Тепловая производительность (мощность), кВт
46
52
57
63
61
69
76
84
70
78
87
96
Давление насыщенного пара, МПа
0,2
Температура пара, °С
120,2
Производительность по воздуху, м³/ч
2500
4000
5000
Температура воздуха на входе в калорифер, °С
0
-10
-20
-30
0
-10
-20
-30
0
-10
-20
-30
Температура нагретого воздуха на выходе, °С
68
63
58
52
56
50
43
37
50
44
37
30
Массовая скорость в фронтальном сечении, кг/м²•с
2,99
3,06
3,14
3,23
4,88
5,01
5,16
5,31
6,16
6,33
6,52
6,72
Аэродинамическое сопротивление, Па
45
47
49
52
110
116
122
129
169
178
188
199
Коэффициент теплопередачи, Вт/(м²•°C)
49,2
49,7
50,2
50,8
60,0
60,7
61,4
62,1
66,0
66,7
67,5
68,4
Расход пара калорифером КПСк 3-6, кг/час
90
99
108
118
120
132
145
158
137
151
165
180
Тепловая производительность (мощность), кВт
55
60
66
72
73
81
89
97
84
92
101
110
Давление насыщенного пара, МПа
0,3
Температура пара, °С
133,5
Производительность по воздуху, м³/ч
2500
4000
5000
Температура воздуха на входе в калорифер, °С
0
-10
-20
-30
0
-10
-20
-30
0
-10
-20
-30
Температура нагретого воздуха на выходе, °С
76
71
66
60
62
56
50
43
56
50
43
36
Массовая скорость в фронтальном сечении, кг/м²•с
2,95
3,02
3,10
3,19
4,83
4,96
5,10
5,25
6,10
6,26
6,45
6,65
Аэродинамическое сопротивление, Па
44
46
48
51
108
114
120
126
166
174
184
195
Коэффициент теплопередачи, Вт/(м²•°C)
49,0
49,5
50,0
50,5
59,8
60,4
61,1
61,9
65,7
66,4
67,2
68,1
Расход пара калорифером КПСк 3-6, кг/час
101
110
119
130
135
148
160
174
154
168
183
198
Тепловая производительность (мощность), кВт
61
66
72
78
81
89
96
105
93
101
110
119
Давление насыщенного пара, МПа
0,4
Температура пара, °С
143,6
Производительность по воздуху, м³/ч
2500
4000
5000
Температура воздуха на входе в калорифер, °С
0
-10
-20
-30
+30
+20
+10
0
+40
+30
+20
+10
Температура нагретого воздуха на выходе, °С
82
77
72
66
85
79
73
67
86
79
72
67
Массовая скорость в фронтальном сечении, кг/м²•с
2,92
2,99
3,07
3,15
4,44
4,55
4,67
4,79
5,46
5,60
5,75
5,89
Аэродинамическое сопротивление, Па
43
45
47
50
93
97
102
107
136
142
149
156
Коэффициент теплопередачи, Вт/(м²•°C)
48,8
49,3
49,8
50,3
57,8
58,4
59,0
59,6
62,8
63,5
64,2
64,8
Расход пара калорифером КПСк 3-6, кг/час
109
119
128
139
111
123
135
147
114
127
141
154
Тепловая производительность (мощность), кВт
65
70
76
82
66
73
80
87
67
76
84
91
Давление насыщенного пара, МПа
0,5
Температура пара, °С
151,8
Производительность по воздуху, м³/ч
2500
4000
5000
Температура воздуха на входе в калорифер, °С
0
-10
-20
-30
+30
+20
+10
0
+40
+30
+20
+10
Температура нагретого воздуха на выходе, °С
87
82
77
71
89
83
77
71
89
83
77
71
Массовая скорость в фронтальном сечении, кг/м²•с
2,90
2,97
3,04
3,13
4,42
4,52
4,64
4,76
5,44
5,57
5,71
5,85
Аэродинамическое сопротивление, Па
43
44
46
49
92
96
101
105
135
141
147
154
Коэффициент теплопередачи, Вт/(м²•°C)
48,6
49,1
49,6
50,1
57,7
58,2
58,8
59,4
62,7
63,3
64,0
64,6
Расход пара калорифером КПСк 3-6, кг/час
116
126
135
146
120
132
144
157
125
138
151
164
Тепловая производительность (мощность), кВт
68
74
79
86
70
77
84
92
73
81
88
96
Давление насыщенного пара, МПа
0,8
Температура пара, °С
170,4
Производительность по воздуху, м³/ч
2500
4000
5000
Температура воздуха на входе в калорифер, °С
0
-10
-20
-30
+30
+20
+10
0
+40
+30
+20
+10
Температура нагретого воздуха на выходе, °С
98
93
88
82
98
92
86
80
98
92
85
79
Массовая скорость в фронтальном сечении, кг/м²•с
2,85
2,92
2,99
3,07
4,36
4,46
4,57
4,69
5,37
5,50
5,64
5,78
Аэродинамическое сопротивление, Па
41
43
45
47
90
94
98
103
131
137
144
151
Коэффициент теплопередачи, Вт/(м²•°C)
48,3
48,8
49,2
49,8
57,3
57,9
58,5
59,1
62,4
63,0
63,7
64,3
Расход пара калорифером КПСк 3-6, кг/час
133
143
153
164
142
154
167
180
148
161
176
190
Тепловая производительность (мощность), кВт
76
81
87
93
81
88
95
102
84
92
100
108
Паровой воздухонагреватель подобного типоразмера, но меньшей производительности по теплу представлен на странице:
Двухрядный калорифер КПСк 2-6.
Если при требуемом объеме нагреваемого воздуха, тепловая мощность теплообменника недостаточна, следует обратиться к расчетам:
Четырехрядный калорифер КПСк 4-6.
Расчет для температурных значений ниже -30 градусов произведен с паровоздушным воздухоподогревателем в арктическом исполнении с идентичной рядностью и производительностью по воздуху:
Калорифер КП 306.
