Производство и сфера назначения парового калорифера КПСк 4-6
Калорифер КПСк 4-6 паровой - нагревательный модуль паровоздушного типа, обеспечивающий нагрев приточного воздуха в
вентиляционно-отопительных системах, выработку тепла для технологических процессов в сушильных установках. Производство и приемка
калориферов КП-Ск 4-6 осуществляется в соответствии с основными требованиями и техническими условиями ТУ 4863-002-55613706-02.
Воздухонагреватель предназначен для эксплуатации в условиях умеренного климата категории размещения 3 по ГОСТ 15150-69.
Комплектация и технические характеристики калорифера КПСк 4-6

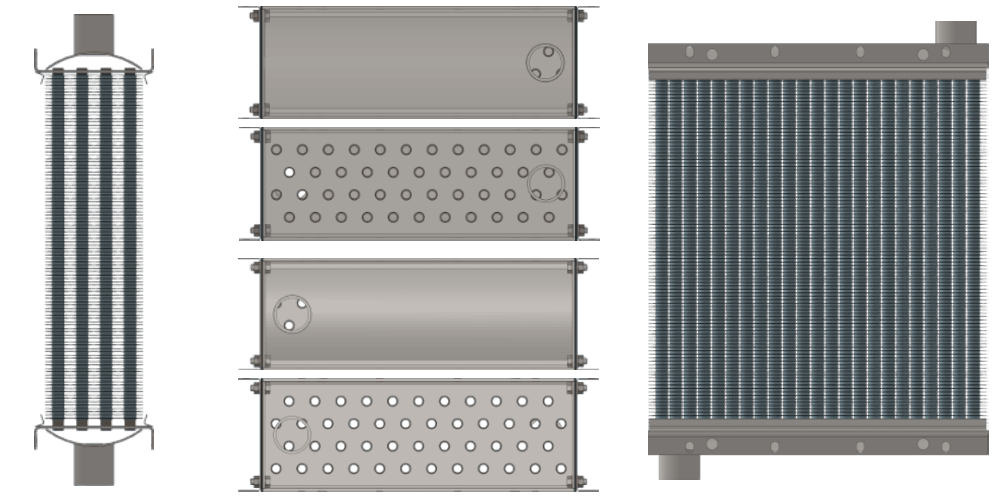

Паровоздушный калорифер КПСк 4-6 состоит из стального монолитного каркаса с расположенными внутри него теплообменными элементами.
Монолитность конструкции обеспечивается жесткостью сварного соединения теплообменных трубок с трубными решетками. К внешней стороне решеток
крепятся сборно-распределительные коллекторные крышки с установленными патрубками или штуцерами. Теплоотдающие элементы изготавливаются
из несущих трубок (электросварных по ГОСТ 10704 или бесшовных по ГОСТ 8734) диаметром 16 мм и алюминиевого оребрения.
Теплоноситель - сухой насыщенный пар давлением до 1.2 МПа, поступающий по трубопроводам от парогенерирующей установки. Процесс передачи
тепла воздушному потоку происходит во время конденсации пара, через разделяющие эти среды стенки теплообменных трубок. Развитое
спирально-накатное алюминиевое оребрение способствует увеличению площади контакта воздуха и трубок, существенно повышает тепловую
мощность и КПД калорифера.
Основные технические характеристики парового воздухонагревателя КПСк 4-6-02-У3
Производительность по воздуху, м³/ч
Производительность по теплу, кВт
Площадь поверхности теплообмена, м²
Масса, кг
2500
69
18.0
43
Габариты по контуру - 602 х 575 х 180 мм. Производительность калорифера по воздуху - 2500 м³/ч. Вес (масса) не более - 43 кг.
Объем воздухонагревателя КПСк 4-6 - 0,00557 м³. Площадь поверхности теплообмена - 18,0 м². Тепловая мощность - 69 кВт.
Количество теплоотдающих элементов - 46 шт. Диаметр патрубков для подвода пара и отвода конденсата - 50 мм.
Габаритные и присоединительные размеры калорифера КПСк 4-6
Габаритные и присоединительные размеры парового теплообменника КП-4-6-Ск, мм
H
H 1
H 2
H 3
B
B 1
B 2
C
dy
530
578
602
650
503
551
575
430
50
H - высота трубок до решеток - внутренняя высота воздухоподогревателя, H1 - расстояние между монтажными отверстиями теплообменника,
H2 - полная высота отопительного прибора - без патрубков, H3 - высота калорифера КП-Ск 4 6 с одним патрубком, B - внутренняя ширина
парового нагревателя, B1 - расстояние между присоединительными отверстиями, B2 - полная ширина паровоздушного модуля, С - расстояние
между патрубками - по центру, dy - диаметр условного прохода патрубков.
Рабочие расчетные параметры пароводовоздушного калорифера типа КПСк 4-6
Технические данные калорифера КПСк 4-6 для расчета и подбора
Площадь, м²
Число ходов по внутреннему теплоносителю
Число рядов
Длина теплоотдающего элемента (в свету), м
фронтального сечения
поверхности теплообмена
сечения коллектора
сечения патрубка
живого сечения для прохода теплоносителя
1
4
0.530
0.267
18.0
0.00224
0.00221
0.00611
Коэффициент теплопередачи и аэродинамическое сопротивление парового калорифера КПСк 4 6
Ниже представлена таблица с коэффициентами теплопередачи модели КП-Ск 4-6 и аэродинамического сопротивления, в зависимости от массовой скорости воздуха.
Посмотреть примеры и формулы нахождения данных значений можно на странице сайта:
Калориферы КПСк. Коэффициент теплопередачи.
Полный расчет и подбор паровых
воздухонагревателей с таблицами, пояснением и пошаговой инструкцией:
Расчет и подбор воздухонагревателей с теплоносителем пар.
Воздухонагреватель КП 4-6 Ск
Массовая скорость движения воздуха во фронтальном сечении (Vp)Н, кг/м²с
1,5
2,0
2,5
3,0
3,5
4,0
4,5
5,0
5,5
6,0
6,5
7,0
8,0
Коэффициент теплопередачи, (Вт/(м²•°С)
32,39
37,14
41,30
45,05
48,48
51,66
54,64
57,45
60,11
62,66
65,09
67,42
71,85
Аэродинамическое сопротивление, Па
18
31
46
65
86
110
136
165
196
230
267
306
390
Потребление насыщенного пара при эксплуатации калорифера КПСк 4 6
В таблице представлены некоторые показатели теплотехнического расчета калорифера КПСк 4-6. Расчет произведен для температурных значений
входящего воздуха от +40 до -30 градусов. Объем нагреваемого воздуха варьируется от 2500 до 5000 метров кубических в час, температура
и давление используемого теплоносителя - от 100°C (0.1 МПа) до 170°C (0.8 МПа). Выложенные теплотехнические показатели можно использовать
при подборе вентиляционного и пароконденсатного оборудования.
Давление насыщенного пара, МПа
0,1
Температура пара, °С
99,6
Производительность по воздуху, м³/ч
2500
4000
5000
Температура воздуха на входе в калорифер, °С
0
-10
-20
-30
0
-10
-20
-30
0
-10
-20
-30
Температура нагретого воздуха на выходе, °С
63
59
54
50
53
48
43
38
49
44
38
32
Массовая скорость в фронтальном сечении, кг/м²•с
3,01
3,08
3,16
3,24
4,90
5,03
5,16
5,30
6,17
6,33
6,51
6,70
Аэродинамическое сопротивление, Па
65
68
71
75
159
167
175
184
242
254
267
282
Коэффициент теплопередачи, Вт/(м²•°C)
45,1
45,6
46,2
46,7
56,9
57,6
58,3
59,1
63,5
64,3
65,1
66,0
Расход пара калорифером КПСк 4-6, кг/час
82
91
102
112
114
127
141
155
132
147
163
181
Тепловая производительность (мощность), кВт
51
57
64
70
71
80
88
97
83
92
102
113
Давление насыщенного пара, МПа
0,2
Температура пара, °С
120,2
Производительность по воздуху, м³/ч
2500
4000
5000
Температура воздуха на входе в калорифер, °С
0
-10
-20
-30
0
-10
-20
-30
0
-10
-20
-30
Температура нагретого воздуха на выходе, °С
76
72
68
63
65
60
55
49
60
54
49
43
Массовая скорость в фронтальном сечении, кг/м²•с
2,95
3,02
3,09
3,17
4,81
4,93
5,05
5,20
6,06
6,22
6,38
6,57
Аэродинамическое сопротивление, Па
63
65
68
72
153
161
168
177
234
246
258
272
Коэффициент теплопередачи, Вт/(м²•°C)
44,7
45,2
45,7
46,2
56,4
57,0
57,7
58,5
62,9
63,7
64,5
65,4
Расход пара калорифером КПСк 4-6, кг/час
100
110
120
131
139
152
166
182
161
178
193
211
Тепловая производительность (мощность), кВт
61
67
73
80
85
93
102
111
98
109
118
129
Давление насыщенного пара, МПа
0,3
Температура пара, °С
133,5
Производительность по воздуху, м³/ч
2500
4000
5000
Температура воздуха на входе в калорифер, °С
0
-10
-20
-30
0
-10
-20
-30
0
-10
-20
-30
Температура нагретого воздуха на выходе, °С
85
81
77
72
73
67
62
57
67
61
55
50
Массовая скорость в фронтальном сечении, кг/м²•с
2,91
2,97
3,04
3,12
4,74
4,87
4,99
5,12
5,99
6,15
6,32
6,49
Аэродинамическое сопротивление, Па
61
64
66
70
150
157
165
173
229
241
253
266
Коэффициент теплопередачи, Вт/(м²•°C)
44,4
44,9
45,4
45,9
56,0
56,7
57,4
58,1
62,6
63,4
64,2
65,0
Расход пара калорифером КПСк 4-6, кг/час
112
122
132
143
155
170
185
199
180
197
215
232
Тепловая производительность (мощность), кВт
67
73
79
86
93
102
111
120
108
119
129
139
Давление насыщенного пара, МПа
0,4
Температура пара, °С
143,6
Производительность по воздуху, м³/ч
2500
4000
5000
Температура воздуха на входе в калорифер, °С
0
-10
-20
-30
+30
+20
+10
0
+40
+30
+20
+10
Температура нагретого воздуха на выходе, °С
92
88
83
79
93
88
83
78
94
88
83
78
Массовая скорость в фронтальном сечении, кг/м²•с
2,88
2,94
3,01
3,08
4,39
4,49
4,60
4,71
5,40
5,53
5,66
5,79
Аэродинамическое сопротивление, Па
60
62
65
68
130
135
141
148
190
198
207
216
Коэффициент теплопередачи, Вт/(м²•°C)
44,2
44,6
45,1
45,6
54,0
54,6
55,2
55,8
59,6
60,3
60,9
61,6
Расход пара калорифером КПСк 4-6, кг/час
121
131
142
153
128
141
155
169
133
149
164
179
Тепловая производительность (мощность), кВт
71
77
84
91
76
84
92
100
79
88
97
106
Давление насыщенного пара, МПа
0,5
Температура пара, °С
151,8
Производительность по воздуху, м³/ч
2500
4000
5000
Температура воздуха на входе в калорифер, °С
0
-10
-20
-30
+30
+20
+10
0
+40
+30
+20
+10
Температура нагретого воздуха на выходе, °С
97
93
89
84
98
93
88
83
98
93
88
82
Массовая скорость в фронтальном сечении, кг/м²•с
2,85
2,92
2,98
3,06
4,36
4,46
4,56
4,67
5,37
5,49
5,61
5,75
Аэродинамическое сопротивление, Па
59
61
64
67
128
134
139
145
188
196
204
213
Коэффициент теплопередачи, Вт/(м²•°C)
44,0
44,5
44,9
45,5
53,8
54,4
55,0
55,6
59,4
60,0
60,7
61,4
Расход пара калорифером КПСк 4-6, кг/час
129
139
150
162
138
151
165
179
145
160
175
192
Тепловая производительность (мощность), кВт
75
81
88
95
81
89
97
105
85
94
102
112
Давление насыщенного пара, МПа
0,8
Температура пара, °С
170,4
Производительность по воздуху, м³/ч
2500
4000
5000
Температура воздуха на входе в калорифер, °С
0
-10
-20
-30
+30
+20
+10
0
+40
+30
+20
+10
Температура нагретого воздуха на выходе, °С
110
106
101
97
109
104
99
94
108
103
98
92
Массовая скорость в фронтальном сечении, кг/м²•с
2,80
2,86
2,93
2,99
4,29
4,38
4,48
4,59
5,29
5,41
5,53
5,66
Аэродинамическое сопротивление, Па
57
59
62
64
124
130
135
141
183
190
198
207
Коэффициент теплопередачи, Вт/(м²•°C)
43,6
44,0
44,5
45,0
53,4
54,0
54,5
55,1
59,0
59,6
60,3
61,0
Расход пара калорифером КПСк 4-6, кг/час
146
157
169
180
161
175
190
205
172
188
203
221
Тепловая производительность (мощность), кВт
83
89
96
102
92
100
108
116
98
107
116
126
Паровые воздухонагреватели подобного типоразмера, но меньшей тепловой мощности представлены на страницах сайта:
Трехрядный калорифер КПСк 3-6
и
Двухрядный калорифер КПСк 2-6.
Расчет для температурных значений ниже -30 градусов произведен с паровоздушным воздухоподогревателем в арктическом исполнении
с идентичной рядностью и производительностью по воздуху:
Калорифер КП 406.
