Производство и сфера назначения парового калорифера КПСк 4-7
Калорифер КПСк 4-7 паровой - теплообменник рекуперативного типа, предназначенный для быстрого и качественного прогрева и поддержания
требуемой температуры в помещениях промышленного, сельскохозяйственного и коммунального назначения. Производство калориферов КПСк 4-7
осуществляется согласно техническим условиям ТУ 4863-002-55613706-02 с проверкой каждого теплообменника на герметичность.
Воздухоподогреватели эксплуатируются в условиях умеренного климата 3-й категории размещения по гост 15150.
Комплектация и технические характеристики калорифера КПСк 4-7

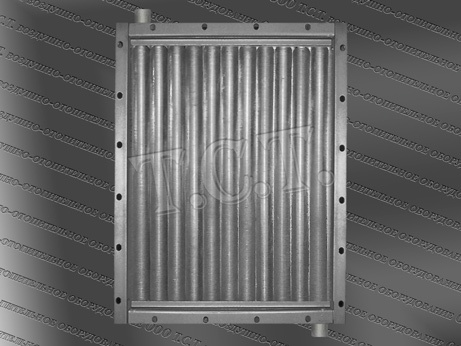

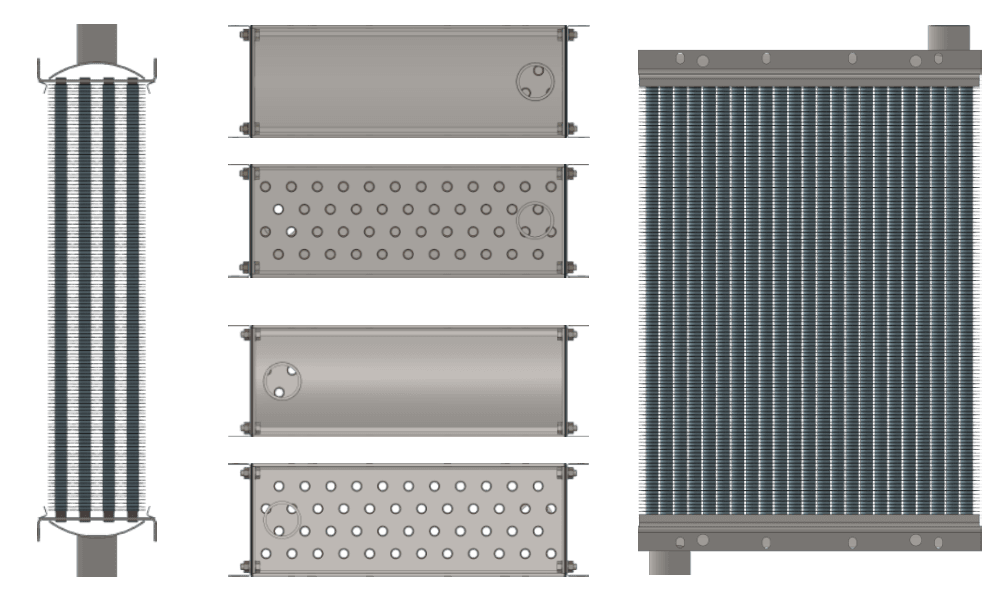

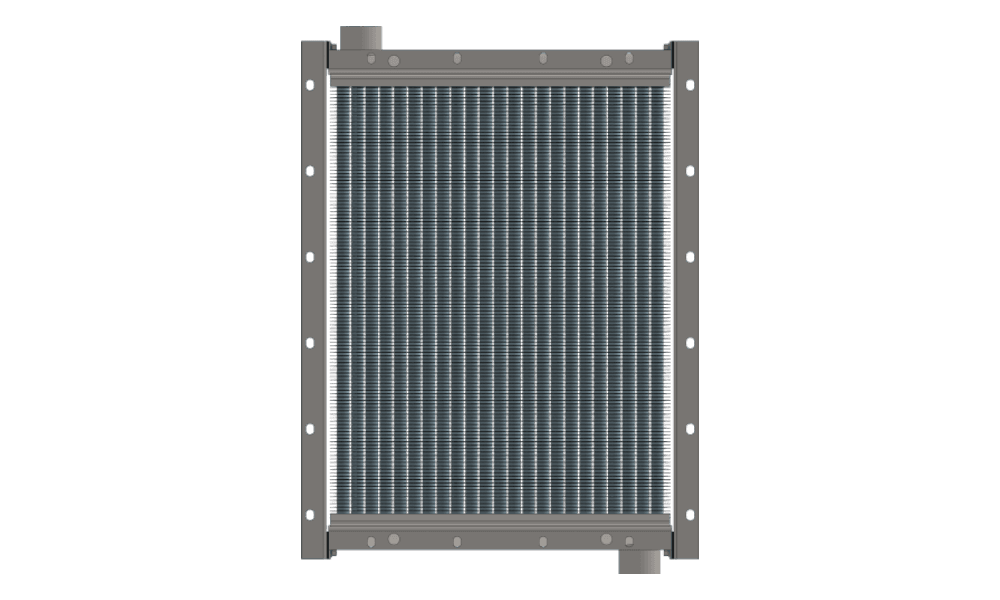

Калорифер паровой модели КПСк 4 7 в конструктивном плане представляет собой нагревательный модуль, в качестве теплоотдающих элементов
которого, выступают металлические электросварные (ГОСТ 10704-91) или цельнотянутые бесшовные (ГОСТ 8734-75) несущие трубки диаметром
16 мм со спирально-накатным алюминиевым оребрением. Теплообменные трубки монтируются в трубные решетки с коллекторами и патрубками.
Сбоку конструкции крепятся съемные монтажные щитки.
Калорифер КПСк 4-7 эксплуатируется при теплоносителе - сухом насыщенном паре рабочим давлением до 12 бар, температурой до 190 градусов.
Паровой теплообменник устанавливается с вертикальным расположением теплоотдающих элементов. Присоединительные патрубки расположены с разных
сторон – по диагонали. По заказу воздухонагреватель может поставляться с вваренными в коллекторные крышки штуцерами или патрубками с
фланцами.
Основные технические характеристики парового воздухонагревателя КПСк 4-7-02-У3
Производительность по воздуху, м³/ч
Производительность по теплу, кВт
Площадь поверхности теплообмена, м²
Масса, кг
3150
86
22.2
51
Объем (емкость) теплообменника КПСк 4-7 - 0,00632 м³. Вес калорифера (не более) - 51 кг. Площадь поверхности теплообмена - 22,2 м².
Производительность по воздуху - 3150 м³/ч. Тепловая мощность - 86 кВт. Габариты по контуру - 727 х 575 х 180 мм. Количество установленных
теплонагревательных оребренных трубок - 46 штук. Диаметр патрубков 50 мм.
Габаритные и присоединительные размеры калорифера КПСк 4-7
Габаритные и присоединительные размеры парового теплообменника КП-4-7-Ск, мм
H
H 1
H 2
H 3
B
B 1
B 2
C
dy
655
703
727
775
503
551
575
430
50
H - высота трубок до решеток - внутренняя высота отопительного модуля, H1 - расстояние между монтажными отверстиями, H2 - полная высота
парового теплообменника - без патрубков, H3 - высота КПСк 4 7 с одним патрубком, B - внутренняя ширина воздухонагревателя, B1 - расстояние
между присоединительными отверстиями калорифера, B2 - полная ширина воздухоподогревателя, С - расстояние между патрубками - по центру,
dy - диаметр условного прохода патрубков.
Рабочие расчетные параметры пароводовоздушного калорифера типа КПСк 4-7
Технические данные калорифера КПСк 4-7 для расчета и подбора
Площадь, м²
Число ходов по внутреннему теплоносителю
Число рядов
Длина теплоотдающего элемента (в свету), м
фронтального сечения
поверхности теплообмена
сечения коллектора
сечения патрубка
живого сечения для прохода теплоносителя
1
4
0.655
0.329
22.2
0.00224
0.00221
0.00611
Коэффициент теплопередачи и аэродинамическое сопротивление парового калорифера КПСк 4 7
Ниже представлена таблица с коэффициентами теплопередачи модели КП-Ск 4-7 и аэродинамического сопротивления, в зависимости от массовой скорости воздуха.
Посмотреть примеры и формулы нахождения данных значений можно на странице сайта:
Калориферы КПСк. Коэффициент теплопередачи.
Полный расчет и подбор паровых
воздухонагревателей с таблицами, пояснением и пошаговой инструкцией:
Расчет и подбор воздухонагревателей с теплоносителем пар.
Воздухонагреватель КП 4-7 Ск
Массовая скорость движения воздуха во фронтальном сечении (Vp)Н, кг/м²с
1,5
2,0
2,5
3,0
3,5
4,0
4,5
5,0
5,5
6,0
6,5
7,0
8,0
Коэффициент теплопередачи, (Вт/(м²•°С)
32,14
36,86
40,99
44,70
48,11
51,27
54,22
57,01
59,66
62,18
64,59
66,91
71,30
Аэродинамическое сопротивление, Па
18
31
46
65
86
110
136
165
196
230
267
306
390
Потребление насыщенного пара при эксплуатации калорифера КПСк 4 7
В таблице представлены некоторые показатели теплотехнического расчета калорифера КПСк 4-7. Расчет произведен для температурных значений
входящего воздуха от +40 до -30 градусов. Объем нагреваемого воздуха варьируется от 3150 до 6300 метров кубических в час, температура
и давление используемого теплоносителя - от 100°C (0.1 МПа) до 170°C (0.8 МПа). Выложенные теплотехнические показатели можно использовать
при подборе вентиляционного и пароконденсатного оборудования.
Давление насыщенного пара, МПа
0,1
Температура пара, °С
99,6
Производительность по воздуху, м³/ч
3150
4500
6300
Температура воздуха на входе в калорифер, °С
0
-10
-20
-30
0
-10
-20
-30
0
-10
-20
-30
Температура нагретого воздуха на выходе, °С
62
58
53
49
55
50
45
40
49
43
37
31
Массовая скорость в фронтальном сечении, кг/м²•с
3,09
3,16
3,24
3,32
4,46
4,58
4,70
4,82
6,31
6,48
6,67
6,86
Аэродинамическое сопротивление, Па
68
71
74
78
134
140
147
154
252
265
279
295
Коэффициент теплопередачи, Вт/(м²•°C)
45,3
45,8
46,4
46,9
54,0
54,7
55,3
56,0
63,7
64,5
65,4
66,3
Расход пара калорифером КПСк 4-7, кг/час
102
114
127
140
131
146
162
179
163
183
204
225
Тепловая производительность (мощность), кВт
64
71
80
88
82
92
102
112
102
115
128
141
Давление насыщенного пара, МПа
0,2
Температура пара, °С
120,2
Производительность по воздуху, м³/ч
3150
4500
6300
Температура воздуха на входе в калорифер, °С
0
-10
-20
-30
0
-10
-20
-30
0
-10
-20
-30
Температура нагретого воздуха на выходе, °С
75
71
67
62
67
62
57
51
59
53
48
42
Массовая скорость в фронтальном сечении, кг/м²•с
3,02
3,09
3,16
3,25
4,37
4,48
4,60
4,73
6,20
6,37
6,54
6,73
Аэродинамическое сопротивление, Па
66
68
71
75
129
135
141
149
245
257
270
284
Коэффициент теплопередачи, Вт/(м²•°C)
44,9
45,4
45,9
46,4
53,5
54,1
54,8
55,5
63,2
64,0
64,8
65,7
Расход пара калорифером КПСк 4-7, кг/час
125
137
149
164
160
176
192
211
200
221
241
263
Тепловая производительность (мощность), кВт
76
84
91
100
98
107
118
129
123
135
147
161
Давление насыщенного пара, МПа
0,3
Температура пара, °С
133,5
Производительность по воздуху, м³/ч
3150
4500
6300
Температура воздуха на входе в калорифер, °С
0
-10
-20
-30
0
-10
-20
-30
0
-10
-20
-30
Температура нагретого воздуха на выходе, °С
84
80
75
71
75
70
64
59
66
60
54
48
Массовая скорость в фронтальном сечении, кг/м²•с
2,98
3,05
3,12
3,20
4,32
4,42
4,54
4,66
6,13
6,30
6,47
6,65
Аэродинамическое сопротивление, Па
64
67
70
73
126
132
138
145
240
252
265
278
Коэффициент теплопередачи, Вт/(м²•°C)
44,6
45,0
45,6
46,1
53,2
53,8
54,5
55,1
62,8
63,6
64,5
65,3
Расход пара калорифером КПСк 4-7, кг/час
139
152
166
179
179
195
213
231
225
246
268
290
Тепловая производительность (мощность), кВт
84
91
100
107
107
117
128
139
135
148
161
174
Давление насыщенного пара, МПа
0,4
Температура пара, °С
143,6
Производительность по воздуху, м³/ч
3150
4500
6300
Температура воздуха на входе в калорифер, °С
0
-10
-20
-30
+30
+20
+10
0
+40
+30
+20
+10
Температура нагретого воздуха на выходе, °С
91
87
82
78
95
90
86
81
93
88
82
77
Массовая скорость в фронтальном сечении, кг/м²•с
2,95
3,01
3,09
3,16
4,00
4,09
4,18
4,28
5,53
5,65
5,79
5,93
Аэродинамическое сопротивление, Па
63
65
68
71
109
114
119
124
198
207
216
225
Коэффициент теплопередачи, Вт/(м²•°C)
44,3
44,8
45,3
45,8
51,2
51,8
52,3
52,9
59,8
60,4
61,1
61,8
Расход пара калорифером КПСк 4-7, кг/час
150
163
177
191
147
163
177
193
166
184
204
223
Тепловая производительность (мощность), кВт
89
97
105
113
87
96
105
115
98
109
121
132
Давление насыщенного пара, МПа
0,5
Температура пара, °С
151,8
Производительность по воздуху, м³/ч
3150
4500
6300
Температура воздуха на входе в калорифер, °С
0
-10
-20
-30
+30
+20
+10
0
+40
+30
+20
+10
Температура нагретого воздуха на выходе, °С
96
92
88
83
100
95
90
85
97
92
87
81
Массовая скорость в фронтальном сечении, кг/м²•с
2,92
2,99
3,06
3,13
3,97
4,06
4,15
4,25
5,50
5,62
5,75
5,89
Аэродинамическое сопротивление, Па
62
64
67
70
108
112
117
122
196
204
213
223
Коэффициент теплопередачи, Вт/(м²•°C)
44,2
44,6
45,1
45,6
51,1
51,6
52,2
52,8
59,6
60,3
60,9
61,6
Расход пара калорифером КПСк 4-7, кг/час
161
173
186
201
158
174
191
207
181
199
218
239
Тепловая производительность (мощность), кВт
94
102
109
118
93
102
112
121
106
117
128
140
Давление насыщенного пара, МПа
0,8
Температура пара, °С
170,4
Производительность по воздуху, м³/ч
3150
4500
6300
Температура воздуха на входе в калорифер, °С
0
-10
-20
-30
+30
+20
+10
0
+40
+30
+20
+10
Температура нагретого воздуха на выходе, °С
109
104
100
95
111
106
102
97
107
102
97
91
Массовая скорость в фронтальном сечении, кг/м²•с
2,87
2,93
3,00
3,07
3,90
3,99
4,07
4,17
5,42
5,54
5,66
5,80
Аэродинамическое сопротивление, Па
59
62
65
68
105
109
113
118
191
199
207
217
Коэффициент теплопередачи, Вт/(м²•°C)
43,7
44,2
44,7
45,2
50,7
51,2
51,7
52,3
59,2
59,8
60,5
61,2
Расход пара калорифером КПСк 4-7, кг/час
182
197
210
226
186
203
218
235
215
234
253
275
Тепловая производительность (мощность), кВт
104
112
120
128
106
115
124
134
122
133
144
156
Паровые воздухонагреватели подобного типоразмера, но меньшей тепловой мощности представлены на страницах сайта:
Трехрядный калорифер КПСк 3-7
и
Двухрядный калорифер КПСк 2-7.
Расчет для температурных значений ниже -30 градусов произведен с паровоздушным воздухоподогревателем в арктическом исполнении
с идентичной рядностью и производительностью по воздуху:
Калорифер КП 407.
