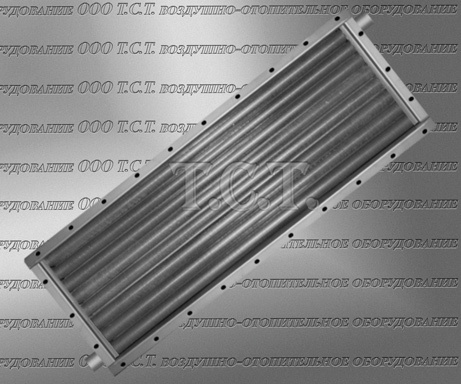

Калорифер КПСк 2-5

Производство и сфера назначения парового калорифера КПСк 2-5

Калорифер КПСк 2-5 паровой - теплообменник, применяемый в составе вентиляционных установок - для подогрева приточного воздушного потока, транспортируемого в обслуживаемые помещения, рециркуляционного или смешанного воздуха - в составе тепловых завес. В качестве теплового оборудования паровые воздухонагреватели КП-Ск 2-5 устанавливаются в камеры для сушки древесины и сельскохозяйственных культур. Производство калориферов КПСк 2-5 осуществляется согласно требованиям техдокументации ТУ 4863-002-55613706-02 с обязательной проверкой каждого нагревателя на герметичность. Теплообменники предназначены для эксплуатации в районах с умеренным климатом категории размещения 3 по ГОСТ 15150-69.

Комплектация и технические характеристики калорифера КПСк 2-5

Спирально-катанный калорифер КПСк 2-5 конструктивно представляет собой стальной монолитный блок с автономным пароводяным трактом, включающим в себя элементы подвода, распределения и дренажа теплоносителя. Основная часть поверхности теплообмена состоит из несущих металлических (электросварных по ГОСТ 10704-91 или бесшовных по ГОСТ 8734-75) трубок диаметром 16х1.5 мм и алюминиевого оребрения.

Приточные калориферы КПСк 2 Каталог калориферов КПСк 2

Производство паровоздушных теплообменников типа КПСк

Греющий теплоноситель – сухой насыщенный пар давлением не более 1.2 МПа (12 кгс/см²) и температурой не более 190°С. Одноходовой калорифер КПСк 2-5 устанавливается с вертикальным расположением теплопередающих трубок, расположенных относительно воздушного потока в два ряда в шахматном порядке. Вертикальное положение способствует корректной работе нагревателя, лучшим условиям для удаления воздуха и дренажа конденсата.

Основные технические характеристики парового воздухонагревателя КПСк 2-5-02-У3
Производительность по воздуху, м³/ч	Производительность по теплу, кВт	Площадь поверхности теплообмена, м²	Масса, кг
5000	77	14.4	36

Площадь поверхности теплообмена – 14.4 м². Емкость теплообменника – 0.00379 м³. Производительность по теплу калорифера КПСк 2-5 - 77 кВт. Производительность по воздуху - 5000 м³/ч. Масса парового калорифера (не более) – 36 кг. Количество биметаллических элементов – 17 шт. Диаметр патрубков – 50 мм. Внешние габариты по контуру – 1227 х 450 х 180 мм.

Габаритные и присоединительные размеры калорифера КПСк 2-5

Технические характеристики калорифера КП-Ск 2-5 парового

Габаритные и присоединительные размеры парового теплообменника КП-2-5-Ск, мм
H	H 1	H 2	H 3	B	B 1	B 2	C	dy
1155	1203	1227	1275	378	426	450	305	32

H – длина трубок в свету - внутренняя высота теплообменника, H1 – расстояние между монтажными отверстиями, H2 – внешняя высота воздухонагревателя - без патрубков, H3 - внешняя высота с учетом одного патрубка, B - внутренняя ширина калорифера КПСк 2-5, B1 - расстояние между присоединительными отверстиями по ширине, B2 - полная ширина нагревателя, С - расстояние между патрубками - по центру, dy - диаметр условного прохода патрубков.

Рабочие расчетные параметры пароводовоздушного калорифера типа КПСк 2-5

Подбор парового калорифера онлайн Прайс-лист на калориферы КП-Ск

Технические данные калорифера КПСк 2-5 для расчета и подбора			Площадь, м²
Число ходов по внутреннему теплоносителю	Число рядов	Длина теплоотдающего элемента (в свету), м	фронтального сечения	поверхности теплообмена	сечения коллектора	сечения патрубка	живого сечения для прохода теплоносителя
1	2	1.155	0.430	14.4	0.00152	0.00101	0.00226

Коэффициент теплопередачи и аэродинамическое сопротивление парового калорифера КПСк 2 5

Ниже представлена таблица с коэффициентами теплопередачи модели КП-Ск 2-5 и аэродинамического сопротивления, в зависимости от массовой скорости воздуха. Посмотреть примеры и формулы нахождения данных значений можно на странице сайта: Калориферы КПСк. Коэффициент теплопередачи. Полный расчет и подбор паровых воздухонагревателей с таблицами, пояснением и пошаговой инструкцией: Расчет и подбор воздухонагревателей с теплоносителем пар.

Воздухонагреватель КП 2-5 Ск	Массовая скорость движения воздуха во фронтальном сечении (Vp)Н, кг/м²с
Воздухонагреватель КП 2-5 Ск	1,5	2,0	2,5	3,0	3,5	4,0	4,5	5,0	5,5	6,0	6,5	7,0	8,0
Коэффициент теплопередачи, (Вт/(м²•°С)	39,24	43,48	47,08	50,25	53,09	55,68	58,08	60,30	62,39	64,36	66,22	68,00	71,32
Аэродинамическое сопротивление, Па	9	15	23	32	42	54	67	81	96	113	130	149	191

Потребление насыщенного пара при эксплуатации калорифера КПСк 2 5

В таблице представлены некоторые показатели теплотехнического расчета калорифера КПСк 2-5. Расчет произведен для температурных значений входящего воздуха от +40 до -30 градусов. Объем нагреваемого воздуха варьируется от 5000 до 10000 метров кубических в час, температура и давление используемого теплоносителя - от 100°C (0.1 МПа) до 180°C (1.0 МПа). Выложенные теплотехнические показатели можно использовать при подборе вентиляционного и пароконденсатного оборудования.

Давление насыщенного пара, МПа	0,1
Температура пара, °С	99,6
Производительность по воздуху, м³/ч	5000				8000				10000
Температура воздуха на входе в калорифер, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Температура нагретого воздуха на выходе, °С	37	30	23	16	29	21	13	5	25	17	9	1
Массовая скорость в фронтальном сечении, кг/м²•с	3,91	4,03	4,15	4,28	6,34	6,55	6,77	7,00	7,98	8,24	8,52	8,82
Аэродинамическое сопротивление, Па	51	54	57	61	125	132	140	149	190	202	214	228
Коэффициент теплопередачи, Вт/(м²•°C)	55,2	55,8	56,4	57,1	65,6	66,4	67,2	68,0	71,3	72,1	72,9	73,8
Расход пара калорифером КПСк 2-5, кг/час	101	113	125	137	127	142	158	174	142	158	175	192
Тепловая производительность (мощность), кВт	63	71	78	86	80	89	99	109	89	99	110	121

Давление насыщенного пара, МПа	0,15
Температура пара, °С	111,4
Производительность по воздуху, м³/ч	5000				8000				10000
Температура воздуха на входе в калорифер, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Температура нагретого воздуха на выходе, °С	42	35	28	20	32	24	17	9	28	20	12	4
Массовая скорость в фронтальном сечении, кг/м²•с	3,88	3,99	4,11	4,25	6,31	6,51	6,72	6,95	7,94	8,20	8,47	8,77
Аэродинамическое сопротивление, Па	51	53	56	60	124	131	139	147	188	200	212	226
Коэффициент теплопередачи, Вт/(м²•°C)	55,1	55,6	56,2	56,9	65,5	66,3	67,0	67,8	71,1	71,9	72,8	73,7
Расход пара калорифером КПСк 2-5, кг/час	114	126	138	152	144	160	175	191	160	177	194	212
Тепловая производительность (мощность), кВт	70	78	86	94	89	99	108	118	99	109	120	131

Давление насыщенного пара, МПа	0,2
Температура пара, °С	120,2
Производительность по воздуху, м³/ч	5000				8000				10000
Температура воздуха на входе в калорифер, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Температура нагретого воздуха на выходе, °С	45	38	31	24	35	27	19	11	31	23	15	6
Массовая скорость в фронтальном сечении, кг/м²•с	3,86	3,97	4,09	4,22	6,28	6,48	6,69	6,92	7,90	8,15	8,43	8,73
Аэродинамическое сопротивление, Па	50	53	56	59	122	130	138	146	187	198	210	224
Коэффициент теплопередачи, Вт/(м²•°C)	55,0	55,5	56,1	56,8	65,4	66,1	66,9	67,7	71,0	71,8	72,6	73,6
Расход пара калорифером КПСк 2-5, кг/час	124	136	149	162	157	172	188	205	174	191	208	228
Тепловая производительность (мощность), кВт	76	83	91	99	96	105	115	125	106	117	127	139

Давление насыщенного пара, МПа	0,25
Температура пара, °С	127,4
Производительность по воздуху, м³/ч	5000				8000				10000
Температура воздуха на входе в калорифер, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Температура нагретого воздуха на выходе, °С	48	41	34	27	37	29	21	13	33	25	16	8
Массовая скорость в фронтальном сечении, кг/м²•с	3,84	3,95	4,07	4,20	6,26	6,45	6,67	6,89	7,87	8,13	8,41	8,70
Аэродинамическое сопротивление, Па	50	52	55	59	122	129	137	145	185	196	209	223
Коэффициент теплопередачи, Вт/(м²•°C)	54,9	55,4	56,0	56,6	65,3	66,1	66,8	67,6	70,9	71,7	72,6	73,5
Расход пара калорифером КПСк 2-5, кг/час	132	145	158	171	167	183	200	217	186	203	222	240
Тепловая производительность (мощность), кВт	80	88	95	103	101	111	121	131	112	123	134	146

Давление насыщенного пара, МПа	0,3
Температура пара, °С	133,5
Производительность по воздуху, м³/ч	5000				8000				10000
Температура воздуха на входе в калорифер, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Температура нагретого воздуха на выходе, °С	50	43	36	29	39	31	23	15	34	26	18	10
Массовая скорость в фронтальном сечении, кг/м²•с	3,82	3,94	4,06	4,18	6,23	6,43	6,64	6,87	7,86	8,11	8,38	8,67
Аэродинамическое сопротивление, Па	49	52	55	58	121	128	136	144	185	196	208	221
Коэффициент теплопередачи, Вт/(м²•°C)	54,8	55,4	56,0	56,6	65,2	66,0	66,7	67,5	70,9	71,7	72,5	73,4
Расход пара калорифером КПСк 2-5, кг/час	140	153	165	179	176	193	209	226	196	214	232	251
Тепловая производительность (мощность), кВт	84	92	99	107	106	116	126	136	118	129	139	151

Давление насыщенного пара, МПа	1,0
Температура пара, °С	179,9
Производительность по воздуху, м³/ч	5000				8000				10000
Температура воздуха на входе в калорифер, °С	0	-10	-20	-30	+30	+20	+10	0	+40	+30	+20	+10
Температура нагретого воздуха на выходе, °С	69	62	54	47	76	69	61	53	79	71	63	55
Массовая скорость в фронтальном сечении, кг/м²•с	3,71	3,81	3,93	4,05	5,59	5,74	5,91	6,09	6,86	7,05	7,25	7,46
Аэродинамическое сопротивление, Па	47	49	52	55	99	104	110	116	144	151	159	168
Коэффициент теплопередачи, Вт/(м²•°C)	54,2	54,7	55,3	55,9	62,8	63,4	64,0	64,7	67,5	68,2	68,8	69,6
Расход пара калорифером КПСк 2-5, кг/час	199	213	228	242	203	218	235	253	207	225	243	262
Тепловая производительность (мощность), кВт	111	119	128	136	113	122	132	141	116	126	136	146

Паровые воздухонагреватели подобного типоразмера, но большей тепловой мощности представлены на страницах сайта: Трехрядный калорифер КПСк 3-5 и Четырехрядный калорифер КПСк 4-5.
