Калорифер КПСк 2-2

Производство и сфера назначения парового калорифера КПСк 2-2

Калорифер КПСк 2-2 паровой – теплообменный аппарат, применяемый в составе вентиляционных установок для подогрева приточного воздуха, транспортируемого в обслуживаемые помещения. В качестве теплового оборудования паровые воздухонагреватели устанавливаются в конвективные камеры для сушки материалов. Изготовление и приемка калориферов КП-Ск 2-2 осуществляется в соответствии с основными требованиями ТУ 4863-002-55613706-02 с проведением гидравлического испытания каждого теплообменника. Воздухонагреватели эксплуатируются в макроклиматических районах с умеренным климатом категории размещения 3 по ГОСТ 15150-69.

Комплектация и технические характеристики калорифера КПСк 2-2

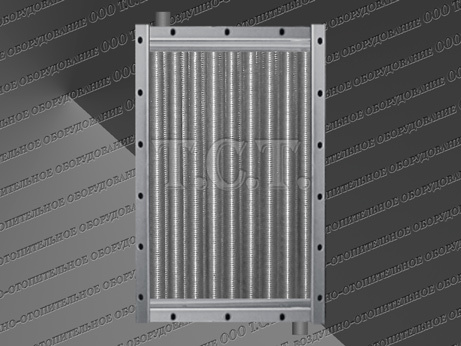

В конструктивном плане калорифер КПСк 2-2 представляет собой стальной модуль прямоугольного сечения с автономным пароводяным трактом, включающим в себя элементы подвода, распределения и дренажа теплоносителя. Основная часть поверхности теплообмена состоит из несущих металлических (электросварных по ГОСТ 10704-91 или бесшовных по ГОСТ 8734-75) трубок диаметром 16х1.5 мм и алюминиевого спирально-накатного оребрения.

Паровые промышленные калориферы КПСк Каталог паровоздушных калориферов КПСк

Производство паровоздушных теплообменников типа КПСк

Греющий теплоноситель – сухой насыщенный пар давлением не более 1.2 МПа (12 кгс/см²) и температурой не более 190°С. Одноходовой по теплоносителю калорифер КПСк 2-2 устанавливается с вертикальным расположением теплопередающих трубок, расположенных относительно воздушного потока в два ряда в шахматном порядке. Вертикальное положение способствует корректной работе парового теплообменника, лучшим условиям для удаления воздуха и дренажа конденсата.

Основные технические характеристики парового воздухонагревателя КПСк 2-2-02-У3
Производительность по воздуху, м³/ч	Производительность по теплу, кВт	Площадь поверхности теплообмена, м²	Масса, кг
2500	37	8.2	25

Площадь поверхности теплообмена – 8.2 м². Емкость теплообменника – 0.00266 м³. Производительность по теплу калорифера КПСк 2-2 - 37 кВт. Производительность по воздуху - 2500 м³/ч. Масса парового калорифера (не более) – 25 кг. Количество биметаллических элементов – 17 шт. Диаметр патрубков – 32 мм. Внешние габариты по контуру – 727 х 450 х 180 мм.

Габаритные и присоединительные размеры калорифера КПСк 2-2

Технические характеристики калорифера КП-Ск 2-2 парового

Габаритные и присоединительные размеры парового теплообменника КП-2-2-Ск, мм
H	H 1	H 2	H 3	B	B 1	B 2	C	dy
655	703	727	775	378	426	450	305	32

H – длина трубок в свету - внутренняя высота теплообменника, H1 – расстояние между монтажными отверстиями, H2 – внешняя высота воздухонагревателя - без патрубков, H3 - внешняя высота с учетом одного патрубка, B - внутренняя ширина калорифера КПСк 2-2, B1 - расстояние между присоединительными отверстиями по ширине, B2 - полная ширина нагревателя, С - расстояние между патрубками - по центру, dy - диаметр условного прохода патрубков.

Рабочие расчетные параметры пароводовоздушного калорифера типа КПСк 2-2

Паровые калориферы онлайн расчет и подбор Калориферы паровые КПСк 2 прайс-лист

Технические данные калорифера КПСк 2-2 для расчета и подбора			Площадь, м²
Число ходов по внутреннему теплоносителю	Число рядов	Длина теплоотдающего элемента (в свету), м	фронтального сечения	поверхности теплообмена	сечения коллектора	сечения патрубка	живого сечения для прохода теплоносителя
1	2	0.655	0.244	8.2	0.00152	0.00101	0.00226

Коэффициент теплопередачи и аэродинамическое сопротивление парового калорифера КПСк 2 2

Ниже представлена таблица с коэффициентами теплопередачи модели КП-Ск 2-2 и аэродинамического сопротивления, в зависимости от массовой скорости воздуха. Посмотреть примеры и формулы нахождения данных значений можно на странице сайта: Калориферы КПСк. Коэффициент теплопередачи. Полный расчет и подбор паровых воздухонагревателей с таблицами, пояснением и пошаговой инструкцией: Расчет и подбор воздухонагревателей с теплоносителем пар.

Воздухонагреватель КП 2-2 Ск	Массовая скорость движения воздуха во фронтальном сечении (Vp)Н, кг/м²с
Воздухонагреватель КП 2-2 Ск	1,5	2,0	2,5	3,0	3,5	4,0	4,5	5,0	5,5	6,0	6,5	7,0	8,0
Коэффициент теплопередачи, (Вт/(м²•°С)	40,87	45,29	49,04	52,34	55,30	58,00	60,49	62,81	64,98	67,04	68,98	70,83	74,29
Аэродинамическое сопротивление, Па	9	15	23	32	42	54	67	81	96	113	130	149	191

Потребление насыщенного пара при эксплуатации калорифера КПСк 2 2

В таблице представлены некоторые показатели теплотехнического расчета калорифера КПСк 2-2. Расчет произведен для температурных значений входящего воздуха от +40 до -30 градусов. Объем нагреваемого воздуха варьируется от 2500 до 5000 метров кубических в час, температура и давление используемого теплоносителя - от 100°C (0.1 МПа) до 180°C (1.0 МПа). Выложенные теплотехнические показатели можно использовать при подборе вентиляционного и пароконденсатного оборудования.

Давление насыщенного пара, МПа	0,1
Температура пара, °С	99,6
Производительность по воздуху, м³/ч	2500				3700				5000
Температура воздуха на входе в калорифер, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Температура нагретого воздуха на выходе, °С	41	34	28	21	33	26	19	11	28	20	13	5
Массовая скорость в фронтальном сечении, кг/м²•с	3,42	3,52	3,62	3,74	5,13	5,29	5,45	5,64	7,00	7,22	7,45	7,71
Аэродинамическое сопротивление, Па	40	42	45	47	85	89	95	101	149	158	168	178
Коэффициент теплопередачи, Вт/(м²•°C)	54,9	55,4	56,0	56,6	63,4	64,1	64,8	65,6	70,8	71,6	72,4	73,3
Расход пара калорифером КПСк 2-2, кг/час	55	62	69	76	68	76	84	92	79	88	97	107
Тепловая производительность (мощность), кВт	35	39	43	47	43	48	53	58	49	55	61	67

Давление насыщенного пара, МПа	0,15
Температура пара, °С	111,4
Производительность по воздуху, м³/ч	2500				3700				5000
Температура воздуха на входе в калорифер, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Температура нагретого воздуха на выходе, °С	46	39	33	26	37	30	23	15	32	24	16	8
Массовая скорость в фронтальном сечении, кг/м²•с	3,39	3,49	3,59	3,71	5,10	5,25	5,41	5,60	6,95	7,17	7,41	7,66
Аэродинамическое сопротивление, Па	40	42	44	47	84	88	93	99	147	156	166	177
Коэффициент теплопередачи, Вт/(м²•°C)	54,7	55,3	55,8	56,4	63,3	63,9	64,6	65,4	70,6	71,4	72,3	73,2
Расход пара калорифером КПСк 2-2, кг/час	63	69	76	83	77	85	93	102	89	98	108	118
Тепловая производительность (мощность), кВт	39	43	47	51	48	52	57	63	55	61	67	73

Давление насыщенного пара, МПа	0,2
Температура пара, °С	120,2
Производительность по воздуху, м³/ч	2500				3700				5000
Температура воздуха на входе в калорифер, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Температура нагретого воздуха на выходе, °С	50	43	37	30	40	33	26	18	34	27	19	11
Массовая скорость в фронтальном сечении, кг/м²•с	3,37	3,47	3,57	3,68	5,07	5,22	5,38	5,57	6,93	7,13	7,37	7,62
Аэродинамическое сопротивление, Па	39	41	43	46	83	87	92	98	147	155	164	175
Коэффициент теплопередачи, Вт/(м²•°C)	54,6	55,1	55,7	56,3	63,1	63,8	64,5	65,3	70,6	71,3	72,1	73,0
Расход пара калорифером КПСк 2-2, кг/час	68	75	82	89	84	92	100	109	97	106	116	126
Тепловая производительность (мощность), кВт	42	46	50	54	51	56	61	67	59	65	71	77

Давление насыщенного пара, МПа	0,25
Температура пара, °С	127,4
Производительность по воздуху, м³/ч	2500				3700				5000
Температура воздуха на входе в калорифер, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Температура нагретого воздуха на выходе, °С	53	46	40	33	43	36	28	21	36	29	21	13
Массовая скорость в фронтальном сечении, кг/м²•с	3,35	3,45	3,55	3,66	5,05	5,20	5,36	5,53	6,90	7,11	7,34	7,59
Аэродинамическое сопротивление, Па	39	41	43	46	82	87	92	97	146	154	163	173
Коэффициент теплопередачи, Вт/(м²•°C)	54,5	55,0	55,6	56,2	63,0	63,7	64,4	65,1	70,5	71,2	72,1	72,9
Расход пара калорифером КПСк 2-2, кг/час	73	80	86	94	89	97	106	115	103	113	123	133
Тепловая производительность (мощность), кВт	44	48	52	57	54	59	64	70	63	68	74	81

Давление насыщенного пара, МПа	0,3
Температура пара, °С	133,5
Производительность по воздуху, м³/ч	2500				3700				5000
Температура воздуха на входе в калорифер, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Температура нагретого воздуха на выходе, °С	56	49	42	35	45	38	30	23	38	30	23	15
Массовая скорость в фронтальном сечении, кг/м²•с	3,34	3,43	3,54	3,64	5,03	5,18	5,35	5,51	6,88	7,10	7,32	7,56
Аэродинамическое сопротивление, Па	38	41	43	45	82	86	91	97	145	153	162	172
Коэффициент теплопередачи, Вт/(м²•°C)	54,4	54,9	55,5	56,1	62,9	63,6	64,3	65,0	70,4	71,2	72,0	72,8
Расход пара калорифером КПСк 2-2, кг/час	76	83	91	98	94	102	111	120	109	119	128	139
Тепловая производительность (мощность), кВт	46	50	55	59	56	61	67	72	65	71	77	83

Давление насыщенного пара, МПа	1,0
Температура пара, °С	179,9
Производительность по воздуху, м³/ч	2500				3700				5000
Температура воздуха на входе в калорифер, °С	0	-10	-20	-30	+30	+20	+10	0	+40	+30	+20	+10
Температура нагретого воздуха на выходе, °С	76	70	63	56	84	77	69	62	83	76	68	60
Массовая скорость в фронтальном сечении, кг/м²•с	3,23	3,31	3,41	3,51	4,50	4,62	4,76	4,89	6,00	6,16	6,34	6,52
Аэродинамическое сопротивление, Па	36	38	40	42	67	70	74	77	113	118	125	131
Коэффициент теплопередачи, Вт/(м²•°C)	53,7	54,2	54,8	55,4	60,5	61,1	61,7	62,3	67,1	67,7	68,4	69,1
Расход пара калорифером КПСк 2-2, кг/час	109	116	124	132	107	116	125	134	115	124	135	145
Тепловая производительность (мощность), кВт	61	65	70	74	60	65	70	75	64	70	75	81

Паровые воздухонагреватели подобного типоразмера, но большей тепловой мощности представлены на страницах сайта: Трехрядный калорифер КПСк 3-2 и Четырехрядный калорифер КПСк 4-2.
