Производство и сфера назначения парового калорифера КПСк 4-9
Калорифер КПСк 4-9 паровой - комплектуемый в системы воздушного отопления и сушильные камеры нагреватель, предназначенный для создания
и поддержания комфортного микроклимата в помещениях, выработки тепла для сушки древесины и других материалов. Изготовление и
приемо-сдаточные испытания калориферов КП-Ск 4-9 осуществляются в соответствии с действующей технической документацией
ТУ 4863-002-55613706-02 с проверкой каждого теплообменника на прочность и герметичность. Воздухоподогреватель эксплуатируется в условиях
умеренного (У) климата, 3-й категории размещения по ГОСТ 15150-69.
Комплектация и технические характеристики калорифера КПСк 4-9

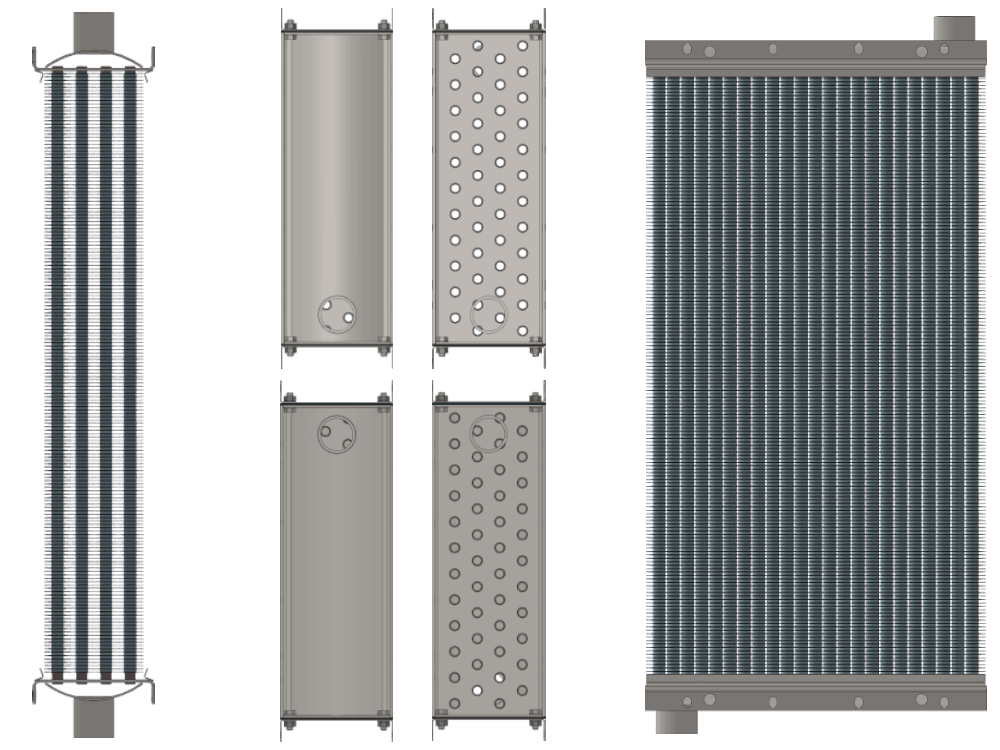

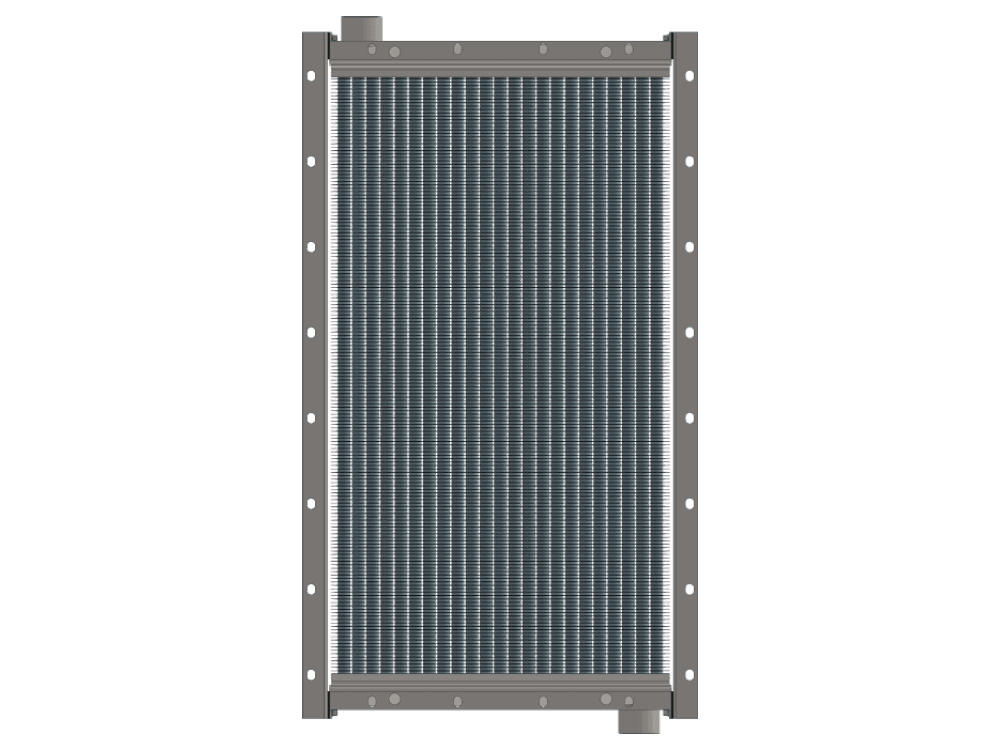

Калорифер КПСк 4-9 конструктивно представляет собой прямоугольный монолитный модуль с теплопередающей поверхностью. Основные элементы
теплообменника КПСк 4-9: трубные решетки с нагревательными элементами (электросварными ГОСТ 10704 или бесшовными ГОСТ 8734 стальными
несущими трубками 16х1.5 мм с алюминиевым оребрением), коллектора с патрубками для подсоединения к паропроводу и конденсатопроводу,
съемные боковые щитки. Для крепления и компоновки воздухонагревателей в секции предусмотрены монтажные отверстия.
Первичный теплоноситель - сухой насыщенный пар температурой до 190°С и давлением до 1.2 МПа. По теплоносителю калорифер подключается
параллельно, по воздуху - последовательно и параллельно. Шахматное расположение теплонесущих трубок способствует турбулизации нагнетаемого
воздушного потока и исключению застойных зон. Паровые теплообменники данного вида характеризуются высокими коэффициентами теплопередачи
и способностью нагревать приточный воздух на существенную разницу температур.
Основные технические характеристики парового воздухонагревателя КПСк 4-9-02-У3
Производительность по воздуху, м³/ч
Производительность по теплу, кВт
Площадь поверхности теплообмена, м²
Масса, кг
5000
129
30.6
65
Вес (масса) не более - 65 кг. Объем (емкость) воздухонагревателя КПСк 4-9 - 0,00785 м³. Производительность по воздуху - 5000 м³/ч.
Тепловая мощность калорифера - 129 кВт. Площадь поверхности теплообмена - 30,6 м². Габариты по контуру - 977 х 575 х 180 мм. Количество
теплоотдающих трубок - 46 штук. Диаметр присоединительных патрубков - 50 мм.
Габаритные и присоединительные размеры калорифера КПСк 4-9
Габаритные и присоединительные размеры парового теплообменника КП-4-9-Ск, мм
H
H 1
H 2
H 3
B
B 1
B 2
C
dy
905
953
977
1025
503
551
575
430
50
H - высота трубок до решеток - внутренняя высота теплообменника, H1 - расстояние между монтажными отверстиями, H2 - полная высота
воздухоподогревателя - без патрубков, H3 - высота отопительного прибора КП-Ск 4 9 с одним патрубком, B - внутренняя ширина нагревателя,
B1 - расстояние между присоединительными отверстиями, B2 - полная ширина парового теплообменника, С - расстояние между патрубками
- по центру, dy - диаметр условного прохода патрубков.
Рабочие расчетные параметры пароводовоздушного калорифера типа КПСк 4-9
Технические данные калорифера КПСк 4-9 для расчета и подбора
Площадь, м²
Число ходов по внутреннему теплоносителю
Число рядов
Длина теплоотдающего элемента (в свету), м
фронтального сечения
поверхности теплообмена
сечения коллектора
сечения патрубка
живого сечения для прохода теплоносителя
1
4
0.905
0.455
30.6
0.00224
0.00221
0.00611
Коэффициент теплопередачи и аэродинамическое сопротивление парового калорифера КПСк 4 9
Ниже представлена таблица с коэффициентами теплопередачи модели КП-Ск 4-9 и аэродинамического сопротивления, в зависимости от массовой скорости воздуха.
Посмотреть примеры и формулы нахождения данных значений можно на странице сайта:
Калориферы КПСк. Коэффициент теплопередачи.
Полный расчет и подбор паровых
воздухонагревателей с таблицами, пояснением и пошаговой инструкцией:
Расчет и подбор воздухонагревателей с теплоносителем пар.
Воздухонагреватель КП 4-9 Ск
Массовая скорость движения воздуха во фронтальном сечении (Vp)Н, кг/м²с
1,5
2,0
2,5
3,0
3,5
4,0
4,5
5,0
5,5
6,0
6,5
7,0
8,0
Коэффициент теплопередачи, (Вт/(м²•°С)
31,77
36,43
40,51
44,19
47,55
50,67
53,60
56,35
58,97
61,46
63,85
66,14
70,48
Аэродинамическое сопротивление, Па
18
31
46
65
86
110
136
165
196
230
267
306
390
Потребление насыщенного пара при эксплуатации калорифера КПСк 4 9
В таблице представлены некоторые показатели теплотехнического расчета калорифера КПСк 4-9. Расчет произведен для температурных значений
входящего воздуха от +40 до -30 градусов. Объем нагреваемого воздуха варьируется от 5000 до 10000 метров кубических в час, температура
и давление используемого теплоносителя - от 100°C (0.1 МПа) до 170°C (0.8 МПа). Выложенные теплотехнические показатели можно
использовать при подборе вентиляционного и пароконденсатного оборудования.
Давление насыщенного пара, МПа
0,1
Температура пара, °С
99,6
Производительность по воздуху, м³/ч
5000
7500
10000
Температура воздуха на входе в калорифер, °С
0
-10
-20
-30
0
-10
-20
-30
0
-10
-20
-30
Температура нагретого воздуха на выходе, °С
59
54
49
45
51
45
40
34
46
40
34
27
Массовая скорость в фронтальном сечении, кг/м²•с
3,56
3,65
3,75
3,84
5,41
5,56
5,71
5,87
7,28
7,48
7,69
7,93
Аэродинамическое сопротивление, Па
88
93
97
102
191
200
210
222
328
345
363
384
Коэффициент теплопередачи, Вт/(м²•°C)
47,9
48,5
49,1
49,7
58,5
59,3
60,0
60,8
67,4
68,3
69,2
70,2
Расход пара калорифером КПСк 4-9, кг/час
154
173
192
210
203
228
252
279
244
273
304
337
Тепловая производительность (мощность), кВт
96
108
121
132
127
143
158
175
153
171
190
211
Давление насыщенного пара, МПа
0,2
Температура пара, °С
120,2
Производительность по воздуху, м³/ч
5000
7500
10000
Температура воздуха на входе в калорифер, °С
0
-10
-20
-30
0
-10
-20
-30
0
-10
-20
-30
Температура нагретого воздуха на выходе, °С
71
67
62
57
62
56
51
45
55
49
43
37
Массовая скорость в фронтальном сечении, кг/м²•с
3,49
3,57
3,66
3,76
5,31
5,46
5,60
5,76
7,17
7,36
7,57
7,79
Аэродинамическое сопротивление, Па
85
89
93
98
184
194
203
214
319
335
353
372
Коэффициент теплопередачи, Вт/(м²•°C)
47,5
48,0
48,6
49,2
58,0
58,8
59,5
60,3
66,9
67,8
68,7
69,6
Расход пара калорифером КПСк 4-9, кг/час
189
207
227
247
248
274
299
327
301
331
363
395
Тепловая производительность (мощность), кВт
116
126
139
151
152
168
183
200
184
203
222
242
Давление насыщенного пара, МПа
0,3
Температура пара, °С
133,5
Производительность по воздуху, м³/ч
5000
7500
10000
Температура воздуха на входе в калорифер, °С
0
-10
-20
-30
0
-10
-20
-30
0
-10
-20
-30
Температура нагретого воздуха на выходе, °С
80
75
70
65
69
64
58
52
62
56
50
43
Массовая скорость в фронтальном сечении, кг/м²•с
3,44
3,53
3,61
3,71
5,25
5,38
5,53
5,69
7,09
7,28
7,48
7,71
Аэродинамическое сопротивление, Па
83
87
91
95
181
189
199
209
312
328
345
364
Коэффициент теплопередачи, Вт/(м²•°C)
47,2
47,7
48,3
48,9
57,7
58,4
59,1
59,9
66,5
67,4
68,3
69,2
Расход пара калорифером КПСк 4-9, кг/час
210
230
251
272
279
303
331
359
336
368
400
435
Тепловая производительность (мощность), кВт
126
138
151
163
167
182
199
216
202
221
240
261
Давление насыщенного пара, МПа
0,4
Температура пара, °С
143,6
Производительность по воздуху, м³/ч
5000
7500
10000
Температура воздуха на входе в калорифер, °С
0
-10
-20
-30
+30
+20
+10
0
+40
+30
+20
+10
Температура нагретого воздуха на выходе, °С
86
81
77
72
90
85
80
75
90
84
78
73
Массовая скорость в фронтальном сечении, кг/м²•с
3,41
3,49
3,57
3,66
4,85
4,96
5,08
5,20
6,37
6,53
6,69
6,85
Аэродинамическое сопротивление, Па
82
85
89
93
156
163
170
177
257
269
281
294
Коэффициент теплопередачи, Вт/(м²•°C)
47,0
47,5
48,0
48,6
55,5
56,2
56,8
57,4
63,3
64,0
64,7
65,5
Расход пара калорифером КПСк 4-9, кг/час
228
249
268
289
229
253
277
301
248
277
306
334
Тепловая производительность (мощность), кВт
135
147
159
171
136
150
164
178
147
164
181
198
Давление насыщенного пара, МПа
0,5
Температура пара, °С
151,8
Производительность по воздуху, м³/ч
5000
7500
10000
Температура воздуха на входе в калорифер, °С
0
-10
-20
-30
+30
+20
+10
0
+40
+30
+20
+10
Температура нагретого воздуха на выходе, °С
91
87
82
77
95
90
84
79
94
88
83
77
Массовая скорость в фронтальном сечении, кг/м²•с
3,38
3,46
3,54
3,63
4,82
4,93
5,05
5,17
6,34
6,49
6,64
6,81
Аэродинамическое сопротивление, Па
81
84
88
92
154
160
168
175
255
266
277
290
Коэффициент теплопередачи, Вт/(м²•°C)
46,8
47,3
47,8
48,4
55,4
56,0
56,6
57,3
63,1
63,8
64,5
65,3
Расход пара калорифером КПСк 4-9, кг/час
243
262
283
305
246
270
297
322
270
299
327
357
Тепловая производительность (мощность), кВт
142
153
166
178
144
158
174
188
158
175
191
209
Давление насыщенного пара, МПа
0,8
Температура пара, °С
170,4
Производительность по воздуху, м³/ч
5000
7500
10000
Температура воздуха на входе в калорифер, °С
0
-10
-20
-30
+30
+20
+10
0
+40
+30
+20
+10
Температура нагретого воздуха на выходе, °С
103
98
94
89
105
100
95
89
103
98
92
86
Массовая скорость в фронтальном сечении, кг/м²•с
3,32
3,40
3,47
3,56
4,74
4,85
4,96
5,09
6,25
6,39
6,55
6,71
Аэродинамическое сопротивление, Па
78
81
85
88
150
156
163
170
248
259
270
283
Коэффициент теплопередачи, Вт/(м²•°C)
46,4
46,9
47,4
47,9
55,0
55,5
56,2
56,8
62,7
63,3
64,1
64,8
Расход пара калорифером КПСк 4-9, кг/час
277
298
318
341
290
315
340
368
322
350
381
413
Тепловая производительность (мощность), кВт
158
170
181
194
165
179
193
209
183
199
217
235
Паровые воздухонагреватели подобного типоразмера, но меньшей тепловой мощности представлены на страницах сайта:
Трехрядный калорифер КПСк 3-9
и
Двухрядный калорифер КПСк 2-9.
Расчет для температурных значений ниже -30 градусов произведен с паровоздушным воздухоподогревателем в арктическом исполнении
с идентичной рядностью и производительностью по воздуху:
Калорифер КП 409.
