Калорифер КПСк 2-4

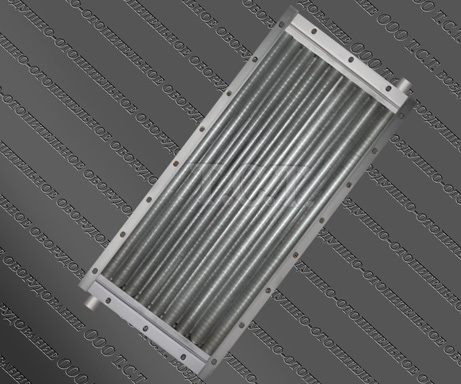

Производство и сфера назначения парового калорифера КПСк 2-4

Калорифер КПСк 2-4 паровой – рекуперативный теплообменник, применяемый в составе вентиляционных установок для подогрева приточного воздуха, транспортируемого в обслуживаемые помещения. В качестве теплового оборудования паровые воздухонагреватели устанавливаются в сушильные камеры различного типа. Производство и приемо-сдаточные испытания калориферов КП-Ск 2-4 осуществляется в соответствии с требованиями ТУ 4863-002-55613706-02 с обязательной проверкой каждого теплообменника на прочность и герметичность. Теплообменные аппараты предназначены для эксплуатации в районах с умеренным климатом категории размещения 3 по ГОСТ 15150-69.

Комплектация и технические характеристики калорифера КПСк 2-4

Конструктивно спирально-катанный калорифер КПСк 2-4 представляет собой стальной монолитный корпус с автономным пароводяным трактом, включающим в себя элементы подвода, распределения и дренажа теплоносителя. Основная часть поверхности теплообмена состоит из несущих металлических (электросварных по ГОСТ 10704-91 или бесшовных по ГОСТ 8734-75) трубок диаметром 16х1.5 мм и алюминиевого оребрения.

Греющий теплоноситель – сухой насыщенный пар давлением не более 1.2 МПа (12 кгс/см²) и температурой не более 190°С. Одноходовой калорифер КПСк 2-4 устанавливается с вертикальным расположением теплопередающих трубок, расположенных относительно воздушного потока в два ряда в шахматном порядке. Вертикальное положение способствует корректной работе парового теплообменника, лучшим условиям для удаления воздуха и дренажа конденсата.

Площадь поверхности теплообмена – 11.3 м². Емкость теплообменника – 0.00322 м³. Производительность по теплу калорифера КПСк 2-4 - 58 кВт. Производительность по воздуху - 4000 м³/ч. Масса парового калорифера (не более) – 31 кг. Количество биметаллических элементов – 17 шт. Диаметр патрубков – 32 мм. Внешние габариты по контуру – 977 х 450 х 180 мм.

Габаритные и присоединительные размеры калорифера КПСк 2-4

H – длина трубок в свету - внутренняя высота теплообменника, H1 – расстояние между монтажными отверстиями, H2 – внешняя высота воздухонагревателя - без патрубков, H3 - внешняя высота с учетом одного патрубка, B - внутренняя ширина калорифера КПСк 2-4, B1 - расстояние между присоединительными отверстиями по ширине, B2 - полная ширина нагревателя, С - расстояние между патрубками - по центру, dy - диаметр условного прохода патрубков.

Рабочие расчетные параметры пароводовоздушного калорифера типа КПСк 2-4

Коэффициент теплопередачи и аэродинамическое сопротивление парового калорифера КПСк 2 4

Ниже представлена таблица с коэффициентами теплопередачи модели КП-Ск 2-4 и аэродинамического сопротивления, в зависимости от массовой скорости воздуха. Посмотреть примеры и формулы нахождения данных значений можно на странице сайта: Калориферы КПСк. Коэффициент теплопередачи. Полный расчет и подбор паровых воздухонагревателей с таблицами, пояснением и пошаговой инструкцией: Расчет и подбор воздухонагревателей с теплоносителем пар.

Потребление насыщенного пара при эксплуатации калорифера КПСк 2 4

В таблице представлены некоторые показатели теплотехнического расчета калорифера КПСк 2-4. Расчет произведен для температурных значений входящего воздуха от +40 до -30 градусов. Объем нагреваемого воздуха варьируется от 4000 до 8000 метров кубических в час, температура и давление используемого теплоносителя - от 100°C (0.1 МПа) до 180°C (1.0 МПа). Выложенные теплотехнические показатели можно использовать при подборе вентиляционного и пароконденсатного оборудования.

Паровые воздухонагреватели подобного типоразмера, но большей тепловой мощности представлены на страницах сайта: Трехрядный калорифер КПСк 3-4 и Четырехрядный калорифер КПСк 4-4.
