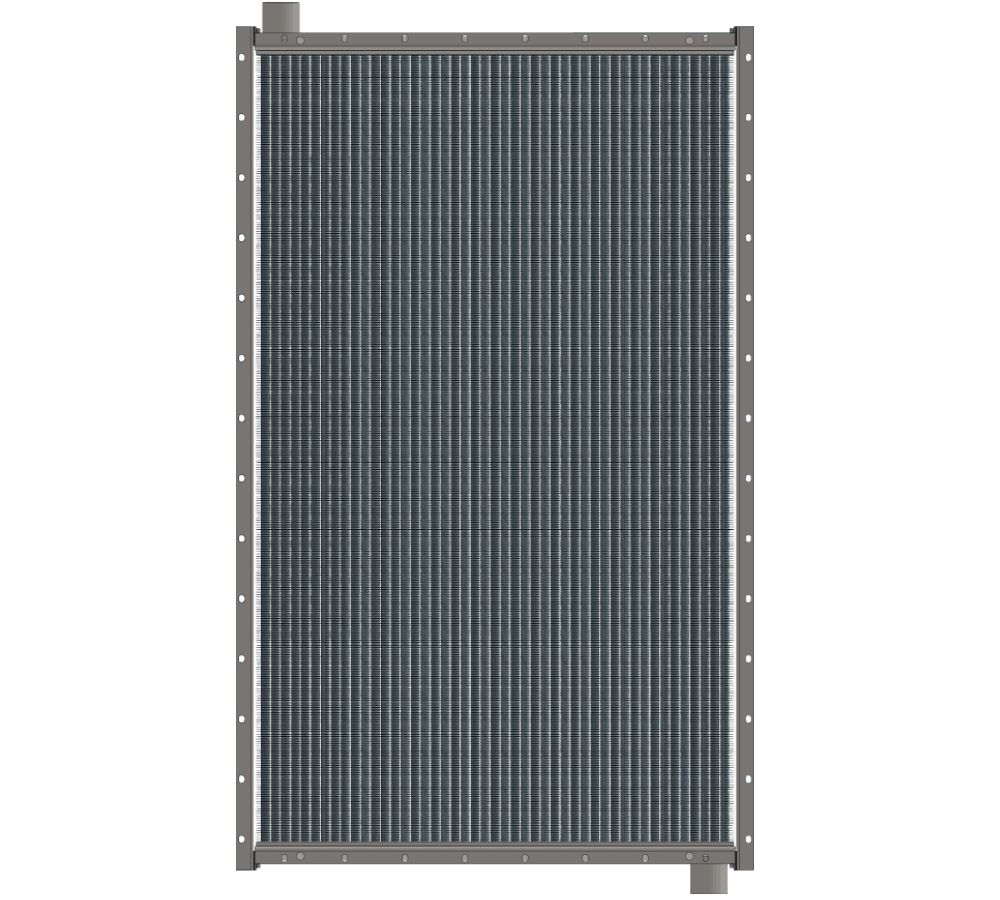

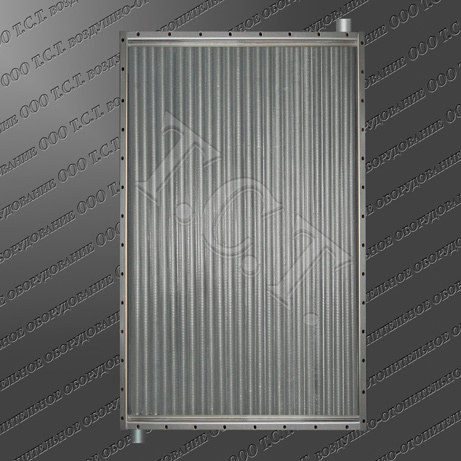

Калорифер КПСк 2-11

Производство и сфера назначения парового калорифера КПСк 2-11

Калорифер КПСк 2-11 паровой – теплообменник рекуперативного типа, предназначенный для нагрева приточного и рециркуляционного воздуха на требуемую разницу температур. Сфера применения воздухонагревателей КПСк 2-11 - вентиляционные камеры помещений производственного и гражданского назначения, установки для сушки материалов деревообрабатывающих цехов и сельскохозяйственных комплексов. Производство калориферов КП-Ск 2-11 осуществляется в соответствии с ТУ 4863-002-55613706-02 с проверкой на прочность и герметичность каждого теплообменника. Воздухоподогреватели эксплуатируются в районах с умеренным климатом, категории размещения 3 по ГОСТ 15150-69.

Комплектация и технические характеристики калорифера КПСк 2-11

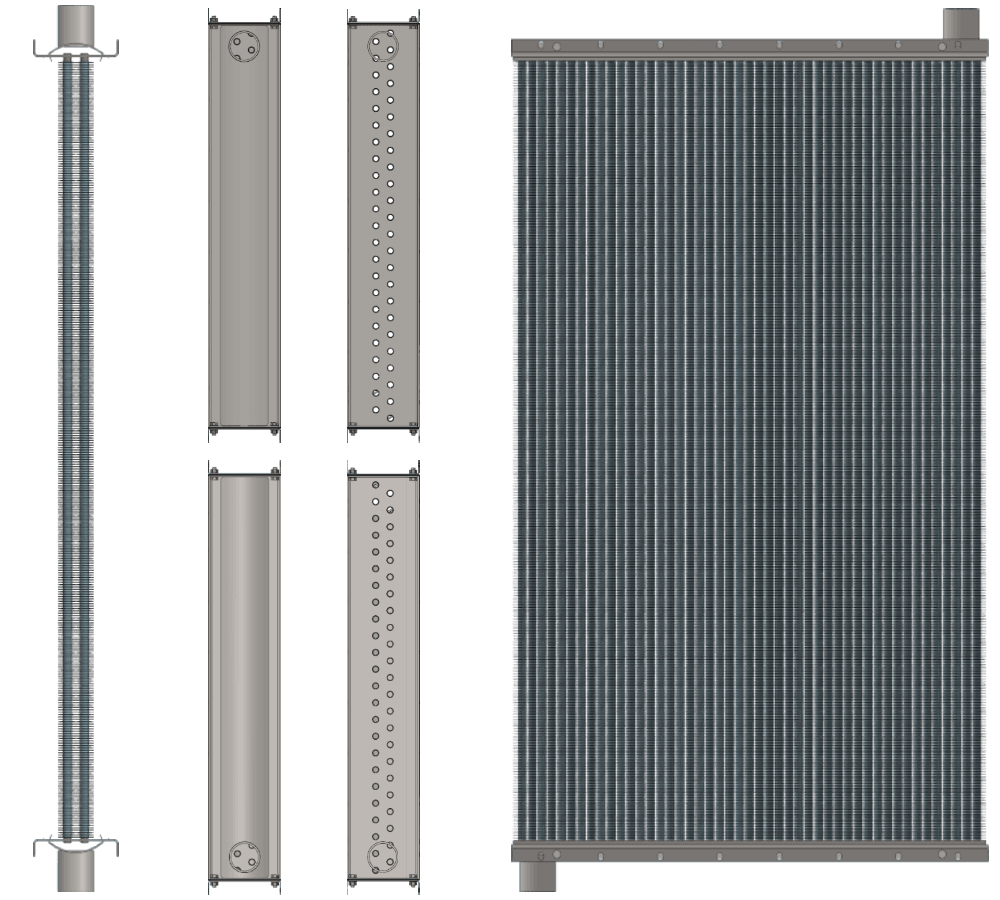

Калорифер паровоздушный КПСк 2-11 изготавливаются из углеродистых сталей обыкновенного качества, и представляет собой жесткий нагревательный модуль с встроенными теплопередающими элементами. Основа воздухонагревателя состоит из трубных решеток с распределительными коллекторами и патрубками, боковых съемных щитков. Теплопередающие элементы изготавливаются из несущих стальных электросварных (по ГОСТ 10704-91) или бесшовных (по ГОСТ 8734-75) трубок диаметром 16х1.5 мм и алюминиевого оребрения, выполненного методом спиральной прокатки под давлением.

Калориферы паровые КПСк Каталог калориферов КПСк

Производство паровых калориферов серии КПСк

Калориферы предназначены для эксплуатации с теплоносителем до 190°C и рабочим давлением до 1.2 МПа. Крепление теплообменника выполняется при помощи присоединительно-монтажных отверстий, расположенных по всему периметру отопительного модуля. Несущие трубки расположены в два ряда по ходу движения воздушного потока в шахматном порядке. По характеру движения теплоносителя – одноходовая модель. Присоединение к паропроводу и конденсатопроводу - с помощью диагонально расположенных патрубков.

Основные технические характеристики парового воздухонагревателя КПСк 2-11-02-У3
Производительность по воздуху, м³/ч	Производительность по теплу, кВт	Площадь поверхности теплообмена, м²	Масса, кг
16000	283	57.1	120

Производительность по воздуху - 16000 м³/ч. Тепловая мощность калорифера КПСк 2-11 - 283 кВт. Площадь поверхности теплообмена – 57.1 м². Емкость теплообменника – 0.01345 м³. Масса воздухонагревателя (не более) – 120 кг. Диаметр патрубков – 50 мм. Количество теплоотдающих трубок – 47 шт. Внешние размеры по контуру – 1727 х 1075 х 180 мм.

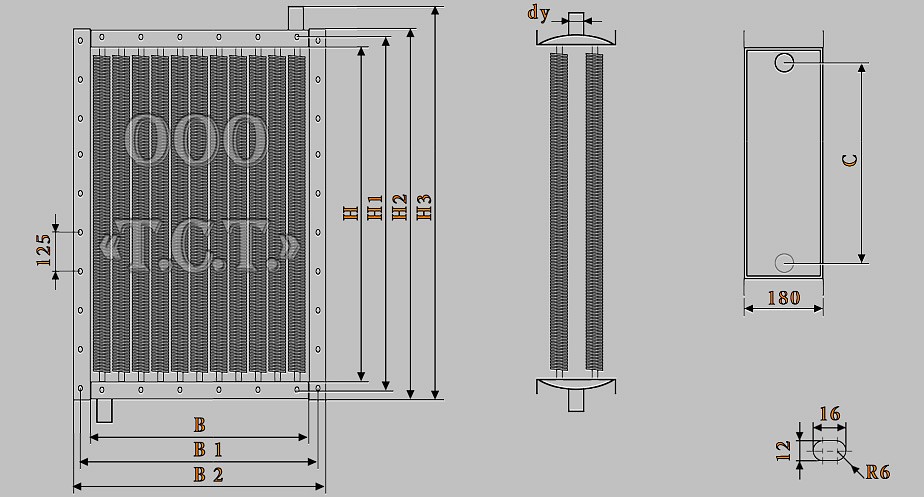

Габаритные и присоединительные размеры калорифера КПСк 2-11

Технические характеристики калорифера КП-Ск 2-11 парового

Габаритные и присоединительные размеры парового теплообменника КП-2-11-Ск, мм
H	H 1	H 2	H 3	B	B 1	B 2	C	dy
1655	1703	1727	1774	1003	1051	1075	912	50

H - внутренняя высота воздухонагревателя, H1 – межцентровое расстояние между монтажными отверстиями, H2 – внешняя высота - без патрубков, H3 - внешняя габаритная высота с учетом одного патрубка, B - внутренняя ширина парового калорифера КПСк 2-11, B1 - расстояние между присоединительными отверстиями по ширине, B2 - полная ширина парового подогревателя, С - расстояние между патрубками - по центру, dy - диаметр условного прохода патрубков.

Рабочие расчетные параметры пароводовоздушного калорифера типа КПСк 2-11

Онлайн-расчет паровых калориферов Калориферы КПСк 2 цена

Технические данные калорифера КПСк 2-11 для расчета и подбора			Площадь, м²
Число ходов по внутреннему теплоносителю	Число рядов	Длина теплоотдающего элемента (в свету), м	фронтального сечения	поверхности теплообмена	сечения коллектора	сечения патрубка	живого сечения для прохода теплоносителя
1	2	1.655	1.660	57.1	0.00152	0.00363	0.00624

Коэффициент теплопередачи и аэродинамическое сопротивление парового калорифера КПСк 2 11

Ниже представлена таблица с коэффициентами теплопередачи модели КП-Ск 2-11 и аэродинамического сопротивления, в зависимости от массовой скорости воздуха. Посмотреть примеры и формулы нахождения данных значений можно на странице сайта: Калориферы КПСк. Коэффициент теплопередачи. Полный расчет и подбор паровых воздухонагревателей с таблицами, пояснением и пошаговой инструкцией: Расчет и подбор воздухонагревателей с теплоносителем пар.

Воздухонагреватель КП 2-11 Ск	Массовая скорость движения воздуха во фронтальном сечении (Vp)Н, кг/м²с
Воздухонагреватель КП 2-11 Ск	1,5	2,0	2,5	3,0	3,5	4,0	4,5	5,0	5,5	6,0	6,5	7,0	8,0
Коэффициент теплопередачи, (Вт/(м²•°С)	38,23	43,36	45,88	48,96	51,73	54,25	56,59	58,76	60,79	62,70	64,52	66,25	69,49
Аэродинамическое сопротивление, Па	9	15	23	32	42	54	67	81	96	113	130	149	191

Потребление насыщенного пара при эксплуатации калорифера КПСк 2 11

В таблице представлены некоторые показатели теплотехнического расчета калорифера КПСк 2-11. Расчет произведен для температурных значений входящего воздуха от +40 до -30 градусов. Объем нагреваемого воздуха варьируется от 16000 до 32000 метров кубических в час, температура и давление используемого теплоносителя - от 100°C (0.1 МПа) до 170°C (0.8 МПа). Выложенные теплотехнические показатели можно использовать при подборе вентиляционного и пароконденсатного оборудования.

Давление насыщенного пара, МПа	0,1
Температура пара, °С	99,6
Производительность по воздуху, м³/ч	16000				25000				32000
Температура воздуха на входе в калорифер, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Температура нагретого воздуха на выходе, °С	41	34	28	21	32	25	17	10	28	20	13	5
Массовая скорость в фронтальном сечении, кг/м²•с	3,22	3,31	3,41	3,52	5,11	5,26	5,44	5,61	6,58	6,80	7,01	7,25
Аэродинамическое сопротивление, Па	36	38	40	42	84	89	94	100	134	142	150	159
Коэффициент теплопередачи, Вт/(м²•°C)	50,2	50,7	51,3	51,8	59,2	59,8	60,5	61,2	64,8	65,6	66,3	67,1
Расход пара калорифером КПСк 2-11, кг/час	353	396	437	481	445	496	551	604	501	560	617	679
Тепловая производительность (мощность), кВт	222	248	274	302	279	311	346	379	314	351	387	426

Давление насыщенного пара, МПа	0,2
Температура пара, °С	120,2
Производительность по воздуху, м³/ч	16000				25000				32000
Температура воздуха на входе в калорифер, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Температура нагретого воздуха на выходе, °С	50	43	36	29	39	32	24	17	34	26	19	11
Массовая скорость в фронтальном сечении, кг/м²•с	3,17	3,26	3,36	3,47	5,05	5,20	5,37	5,54	6,51	6,72	6,93	7,17
Аэродинамическое сопротивление, Па	35	37	39	41	82	87	92	97	131	139	147	156
Коэффициент теплопередачи, Вт/(м²•°C)	49,9	50,5	51,0	51,6	59,0	59,6	60,3	60,9	64,6	65,3	66,0	66,8
Расход пара калорифером КПСк 2-11, кг/час	433	478	523	569	547	600	657	713	617	678	738	802
Тепловая производительность (мощность), кВт	265	292	320	348	335	367	402	436	377	415	451	491

Давление насыщенного пара, МПа	0,3
Температура пара, °С	133,5
Производительность по воздуху, м³/ч	16000				25000				32000
Температура воздуха на входе в калорифер, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Температура нагретого воздуха на выходе, °С	55	49	42	35	44	36	29	21	38	30	22	14
Массовая скорость в фронтальном сечении, кг/м²•с	3,14	3,23	3,33	3,43	5,00	5,16	5,32	5,50	6,47	6,68	6,89	7,13
Аэродинамическое сопротивление, Па	34	36	38	40	81	86	90	96	129	137	145	155
Коэффициент теплопередачи, Вт/(м²•°C)	49,8	50,3	50,8	51,4	58,8	59,4	60,1	60,8	64,4	65,1	65,9	66,7
Расход пара калорифером КПСк 2-11, кг/час	490	532	578	626	614	672	727	788	694	758	823	889
Тепловая производительность (мощность), кВт	294	320	348	376	369	404	437	473	417	455	494	534

Давление насыщенного пара, МПа	0,4
Температура пара, °С	143,6
Производительность по воздуху, м³/ч	16000				25000				32000
Температура воздуха на входе в калорифер, °С	0	-10	-20	-30	+30	+20	+10	0	+40	+30	+20	+10
Температура нагретого воздуха на выходе, °С	60	53	46	39	69	62	55	47	71	64	56	49
Массовая скорость в фронтальном сечении, кг/м²•с	3,12	3,21	3,30	3,40	4,58	4,70	4,83	4,98	5,75	5,90	6,07	6,25
Аэродинамическое сопротивление, Па	34	36	38	40	69	72	76	80	104	109	115	121
Коэффициент теплопередачи, Вт/(м²•°C)	49,6	50,1	50,7	51,2	56,9	57,5	58,0	58,7	61,8	62,4	63,0	63,6
Расход пара калорифером КПСк 2-11, кг/час	530	577	624	672	509	560	613	670	519	574	635	693
Тепловая производительность (мощность), кВт	314	342	370	398	301	332	363	397	308	340	376	410

Давление насыщенного пара, МПа	0,5
Температура пара, °С	151,8
Производительность по воздуху, м³/ч	16000				25000				32000
Температура воздуха на входе в калорифер, °С	0	-10	-20	-30	+30	+20	+10	0	+40	+30	+20	+10
Температура нагретого воздуха на выходе, °С	64	57	50	43	72	65	57	50	74	67	59	51
Массовая скорость в фронтальном сечении, кг/м²•с	3,10	3,19	3,28	3,38	4,56	4,68	4,82	4,95	5,73	5,88	6,05	6,23
Аэродинамическое сопротивление, Па	34	35	37	39	68	71	75	79	103	108	114	121
Коэффициент теплопередачи, Вт/(м²•°C)	49,5	50,0	50,5	51,1	56,8	57,4	58,0	58,6	61,7	62,2	62,9	63,5
Расход пара калорифером КПСк 2-11, кг/час	565	611	659	708	551	603	660	715	564	620	682	744
Тепловая производительность (мощность), кВт	331	358	386	415	322	353	386	418	330	363	399	436

Давление насыщенного пара, МПа	0,8
Температура пара, °С	170,4
Производительность по воздуху, м³/ч	16000				25000				32000
Температура воздуха на входе в калорифер, °С	0	-10	-20	-30	+30	+20	+10	0	+40	+30	+20	+10
Температура нагретого воздуха на выходе, °С	72	65	58	51	79	71	64	57	80	72	65	57
Массовая скорость в фронтальном сечении, кг/м²•с	3,06	3,14	3,24	3,33	4,51	4,63	4,76	4,90	5,67	5,83	5,99	6,16
Аэродинамическое сопротивление, Па	33	34	36	38	67	70	74	78	102	107	112	118
Коэффициент теплопередачи, Вт/(м²•°C)	49,3	49,8	50,3	50,8	56,6	57,2	57,7	58,3	61,5	62,1	62,7	63,3
Расход пара калорифером КПСк 2-11, кг/час	649	698	747	798	649	707	763	820	674	736	796	862
Тепловая производительность (мощность), кВт	369	397	425	454	369	402	434	466	383	419	453	490

Паровые воздухонагреватели подобного типоразмера, но большей тепловой мощности представлены на страницах сайта: Трехрядный калорифер КПСк 3-11 и Четырехрядный калорифер КПСк 4-11.
