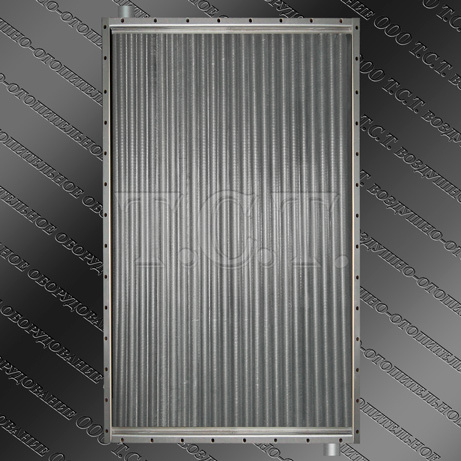

Производство и сфера назначения парового калорифера КПСк 4-11
Калорифер КПСк 4-11 паровой - нагревательный блок, предназначенный для подогрева приточного и рециркуляционного воздуха в составе вентиляционных систем
и сушильных установок. Применяется для воздушного отопления значительных по площади и объему помещений промышленного и гражданского назначения. Теплообменник
КП-Ск 4-11 02У3 может использоваться, как в индивидуальном порядке, так и в комплексе сборных паровых калориферных установок. Производство паровых калориферов
типа КПСк 4 11 осуществляется по техническим характеристикам согласно ТУ 4863-002-55613706-02. При приемке каждый воздухонагреватель проходит испытание на герметичность
и прочность методом опрессовки увеличенным давлением воды. Паровоздушные рекуперативные калориферы предназначены для эксплуатации в макроклиматических районах с
умеренным климатом с категорией размещения 3 по ГОСТ 15150-69.
Комплектация и технические характеристики калорифера КПСк 4-11

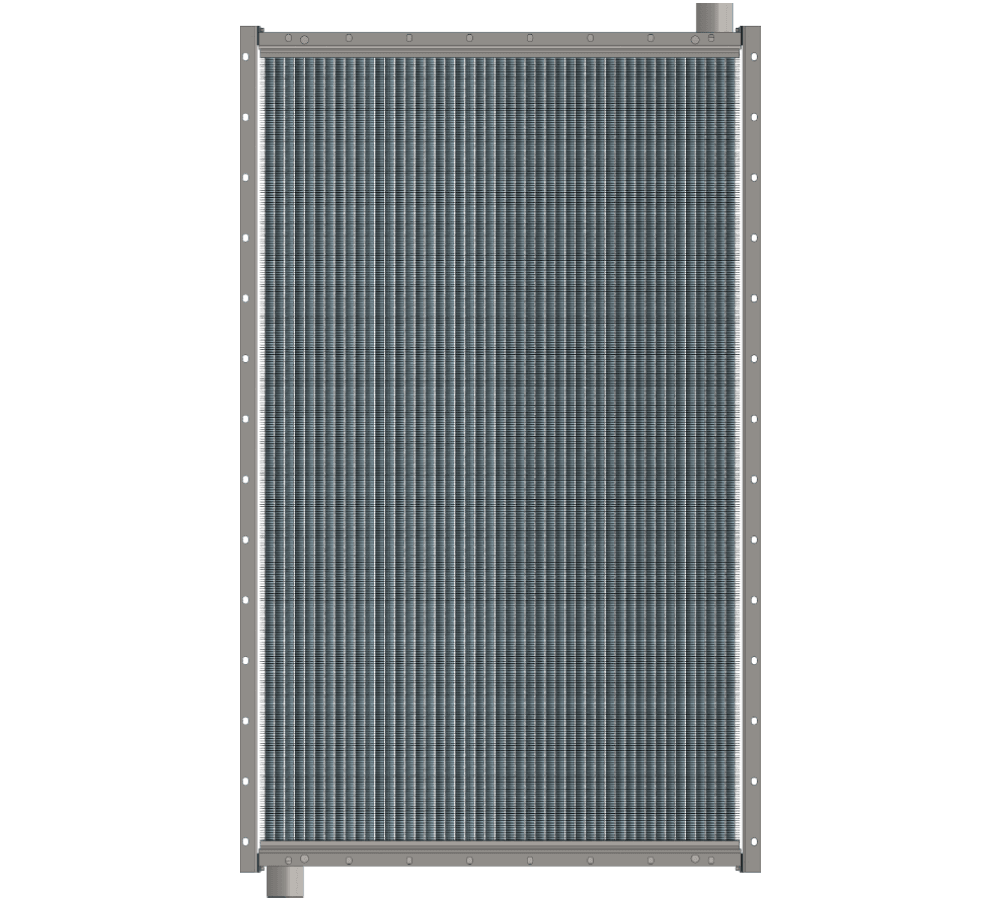

Конструктивно паровоздушный калорифер КПСк 4-11 представляет собой монолитный модуль прямоугольного сечения с проходящими внутри него теплообменными
элементами, трубными решетками и коллекторами, патрубками для подвода и отвода теплоносителя. Теплоотдающие элементы изготавливаются из стальной
электросварной трубы 16х1.6 мм (ГОСТ 10704-91) или стальной цельнотянутой бесшовной х/д трубы 16х1.5 мм (ГОСТ 8734-75) и алюминиевого накатного
оребрения. Холодный приточный воздух, нагнетаемый вентилятором, обтекая и контактируя с наружной оребренной поверхностью биметаллических элементов
парового теплообменника нагревается и транспортируется в отапливаемое помещение или для технологических нужд.
Греющая сторона (теплоноситель) - сухой насыщенный пар с температурой до 190°С. Давление в системе должно быть не более 1.2 МПа. Четыре ряда теплонесущих
элементов. Одноходовой - по теплоносителю. Целесообразно и наиболее экономически выгодно применение паровых калориферов типа КПСк на тех предприятиях, где
пар применяется в технологии производства, либо есть собственное парогенерирующее устройство. Поддержание требуемой температуры воздушного потока на выходе
из нагревателя может достигаться путем установки регулирующего клапана или обводного канала. В последнем случае теплосъем варьируется перепуском части воздуха
в обход сечения паровоздушного теплообменника.
Основные технические характеристики парового воздухонагревателя КПСк 4-11-02-У3
Производительность по воздуху, м³/ч
Производительность по теплу, кВт
Площадь поверхности теплообмена, м²
Масса, кг
16000
431
114.2
206
Площадь поверхности теплообмена - 114,2 м². Количество теплонесущих элементов – 94 шт. Вес (масса) не более - 206 кг. Объем (емкость)
воздухонагревателя КПСк 4-11 - 0,02529 м³. Тепловая мощность - 431 кВт. Производительность калорифера по воздуху - 16000 м³/ч. Габариты по контуру
- 1727 х 1075 х 180 мм. Диаметр патрубков - 65 мм.
Габаритные и присоединительные размеры калорифера КПСк 4-11
Габаритные и присоединительные размеры парового теплообменника КП-4-11-Ск, мм
H
H 1
H 2
H 3
B
B 1
B 2
C
dy
1655
1703
1727
1774
1003
1051
1075
912
65
H3 - общая высота теплообменника с учетом одного из патрубков, H2 - высота воздухонагревателя без патрубков, H1 - расстояние между центрами монтажных
отверстий, H - внутренняя высота калорифера (теплоотдающих элементов в свету), B2 - общая габаритная ширина парового агрегата, B1 - расстояние между монтажными
отверстиями, B - внутренняя ширина отопительного модуля КПСк 4 11, С – межцентровое расстояние между патрубками, dy - диаметр условного прохода патрубков.
Рабочие расчетные параметры пароводовоздушного калорифера типа КПСк 4-11
Технические данные калорифера КПСк 4-11 для расчета и подбора
Площадь, м²
Число ходов по внутреннему теплоносителю
Число рядов
Длина теплоотдающего элемента (в свету), м
фронтального сечения
поверхности теплообмена
сечения коллектора
сечения патрубка
живого сечения для прохода теплоносителя
1
4
1.655
1.660
114.2
0.00224
0.00363
0.01248
Коэффициент теплопередачи и аэродинамическое сопротивление парового калорифера КПСк 4 11
Ниже представлена таблица с коэффициентами теплопередачи модели КП-Ск 4-11 и аэродинамического сопротивления, в зависимости от массовой скорости воздуха.
Посмотреть примеры и формулы нахождения данных значений можно на странице сайта:
Калориферы КПСк. Коэффициент теплопередачи.
Полный расчет и подбор паровых
воздухонагревателей с таблицами, пояснением и пошаговой инструкцией:
Расчет и подбор воздухонагревателей с теплоносителем пар.
Воздухонагреватель КП 4-11 Ск
Массовая скорость движения воздуха во фронтальном сечении (Vp)Н, кг/м²с
1,5
2,0
2,5
3,0
3,5
4,0
4,5
5,0
5,5
6,0
6,5
7,0
8,0
Коэффициент теплопередачи, (Вт/(м²•°С)
31,09
35,65
39,64
43,24
46,53
49,58
52,44
55,14
57,70
60,14
62,47
64,72
68,96
Аэродинамическое сопротивление, Па
18
31
46
65
86
110
136
165
196
230
267
306
390
Потребление насыщенного пара при эксплуатации калорифера КПСк 4 11
В таблице представлены некоторые показатели теплотехнического расчета калорифера КПСк 4-11. Расчет произведен для температурных значений входящего воздуха
от +40 до -30 градусов. Объем нагреваемого воздуха варьируется от 16000 до 32000 метров кубических в час, температура и давление используемого теплоносителя
- от 100°C (0.1 МПа) до 170°C (0.8 МПа). Выложенные теплотехнические показатели можно использовать при подборе вентиляционного и пароконденсатного оборудования.
Давление насыщенного пара, МПа
0,1
Температура пара, °С
99,6
Производительность по воздуху, м³/ч
16000
25000
32000
Температура воздуха на входе в калорифер, °С
0
-10
-20
-30
0
-10
-20
-30
0
-10
-20
-30
Температура нагретого воздуха на выходе, °С
61
57
53
48
53
47
42
37
48
42
36
31
Массовая скорость в фронтальном сечении, кг/м²•с
3,11
3,19
3,26
3,35
4,93
5,06
5,20
5,34
6,36
6,54
6,72
6,91
Аэродинамическое сопротивление, Па
69
72
75
79
161
169
177
186
256
270
284
298
Коэффициент теплопередачи, Вт/(м²•°C)
44,0
44,5
45,0
45,6
54,8
55,5
56,2
56,9
61,8
62,6
63,5
64,3
Расход пара калорифером КПСк 4-11, кг/час
516
575
635
703
696
784
868
954
822
922
1025
1123
Тепловая производительность (мощность), кВт
323
360
398
441
436
492
544
598
515
578
643
704
Давление насыщенного пара, МПа
0,2
Температура пара, °С
120,2
Производительность по воздуху, м³/ч
16000
25000
32000
Температура воздуха на входе в калорифер, °С
0
-10
-20
-30
0
-10
-20
-30
0
-10
-20
-30
Температура нагретого воздуха на выходе, °С
75
70
66
61
64
59
53
48
58
53
47
41
Массовая скорость в фронтальном сечении, кг/м²•с
3,04
3,12
3,19
3,27
4,84
4,96
5,10
5,23
6,26
6,42
6,59
6,78
Аэродинамическое сопротивление, Па
66
69
72
76
155
163
171
179
249
260
274
288
Коэффициент теплопередачи, Вт/(м²•°C)
43,5
44,0
44,5
45,1
54,3
54,9
55,7
56,4
61,3
62,1
62,9
63,8
Расход пара калорифером КПСк 4-11, кг/час
623
690
752
823
853
938
1032
1121
1009
1104
1211
1321
Тепловая производительность (мощность), кВт
381
422
460
503
522
573
631
685
617
675
741
808
Давление насыщенного пара, МПа
0,3
Температура пара, °С
133,5
Производительность по воздуху, м³/ч
16000
25000
32000
Температура воздуха на входе в калорифер, °С
0
-10
-20
-30
0
-10
-20
-30
0
-10
-20
-30
Температура нагретого воздуха на выходе, °С
83
79
74
70
71
66
61
55
65
59
53
47
Массовая скорость в фронтальном сечении, кг/м²•с
3,00
3,07
3,15
3,22
4,78
4,90
5,03
5,17
6,18
6,35
6,53
6,71
Аэродинамическое сопротивление, Па
65
68
71
74
152
159
167
175
243
256
269
283
Коэффициент теплопередачи, Вт/(м²•°C)
43,3
43,7
44,2
44,7
54,0
54,6
55,3
56,0
61,0
61,8
62,6
63,4
Расход пара калорифером КПСк 4-11, кг/час
702
764
834
899
960
1046
1135
1233
1129
1236
1345
1458
Тепловая производительность (мощность), кВт
422
459
501
540
577
629
682
741
679
743
808
876
Давление насыщенного пара, МПа
0,4
Температура пара, °С
143,6
Производительность по воздуху, м³/ч
16000
25000
32000
Температура воздуха на входе в калорифер, °С
0
-10
-20
-30
+30
+20
+10
0
+40
+30
+20
+10
Температура нагретого воздуха на выходе, °С
90
85
81
76
92
87
82
77
92
87
82
76
Массовая скорость в фронтальном сечении, кг/м²•с
2,97
3,04
3,11
3,19
4,42
4,52
4,63
4,74
5,57
5,70
5,83
5,98
Аэродинамическое сопротивление, Па
63
66
69
72
132
137
143
149
201
210
219
229
Коэффициент теплопередачи, Вт/(м²•°C)
43,0
43,5
44,0
44,5
52,0
52,6
53,1
53,7
58,1
58,7
59,3
60,0
Расход пара калорифером КПСк 4-11, кг/час
757
827
892
964
787
869
952
1038
835
925
1018
1121
Тепловая производительность (мощность), кВт
449
490
528
572
466
515
564
615
495
548
603
664
Давление насыщенного пара, МПа
0,5
Температура пара, °С
151,8
Производительность по воздуху, м³/ч
16000
25000
32000
Температура воздуха на входе в калорифер, °С
0
-10
-20
-30
+30
+20
+10
0
+40
+30
+20
+10
Температура нагретого воздуха на выходе, °С
95
91
86
82
97
92
87
82
97
91
86
80
Массовая скорость в фронтальном сечении, кг/м²•с
2,95
3,01
3,09
3,16
4,39
4,49
4,59
4,70
5,53
5,67
5,80
5,94
Аэродинамическое сопротивление, Па
63
65
68
71
130
135
141
147
199
207
216
226
Коэффициент теплопередачи, Вт/(м²•°C)
42,9
43,3
43,8
44,3
51,8
52,4
52,9
53,5
57,9
58,5
59,2
59,9
Расход пара калорифером КПСк 4-11, кг/час
808
872
944
1011
848
931
1015
1102
902
1002
1096
1201
Тепловая производительность (мощность), кВт
473
511
553
592
496
545
595
645
528
587
642
703
Давление насыщенного пара, МПа
0,8
Температура пара, °С
170,4
Производительность по воздуху, м³/ч
16000
25000
32000
Температура воздуха на входе в калорифер, °С
0
-10
-20
-30
+30
+20
+10
0
+40
+30
+20
+10
Температура нагретого воздуха на выходе, °С
108
103
99
94
108
103
98
92
107
101
96
90
Массовая скорость в фронтальном сечении, кг/м²•с
2,89
2,96
3,02
3,10
4,32
4,41
4,51
4,63
5,45
5,58
5,71
5,85
Аэродинамическое сопротивление, Па
60
63
66
69
126
131
137
143
193
202
210
220
Коэффициент теплопередачи, Вт/(м²•°C)
42,5
42,9
43,4
43,9
51,4
52,0
52,5
53,1
57,5
58,1
58,7
59,4
Расход пара калорифером КПСк 4-11, кг/час
917
990
1057
1134
993
1079
1167
1265
1072
1176
1273
1382
Тепловая производительность (мощность), кВт
521
563
601
645
565
614
664
719
610
669
724
786
Паровые воздухонагреватели подобного типоразмера, но меньшей тепловой мощности представлены на страницах сайта:
Трехрядный калорифер КПСк 3-11
и
Двухрядный калорифер КПСк 2-11.
Расчет для температурных значений ниже -30 градусов произведен с паровоздушным воздухоподогревателем в арктическом исполнении
с идентичной рядностью и производительностью по воздуху:
Калорифер КП 411.
