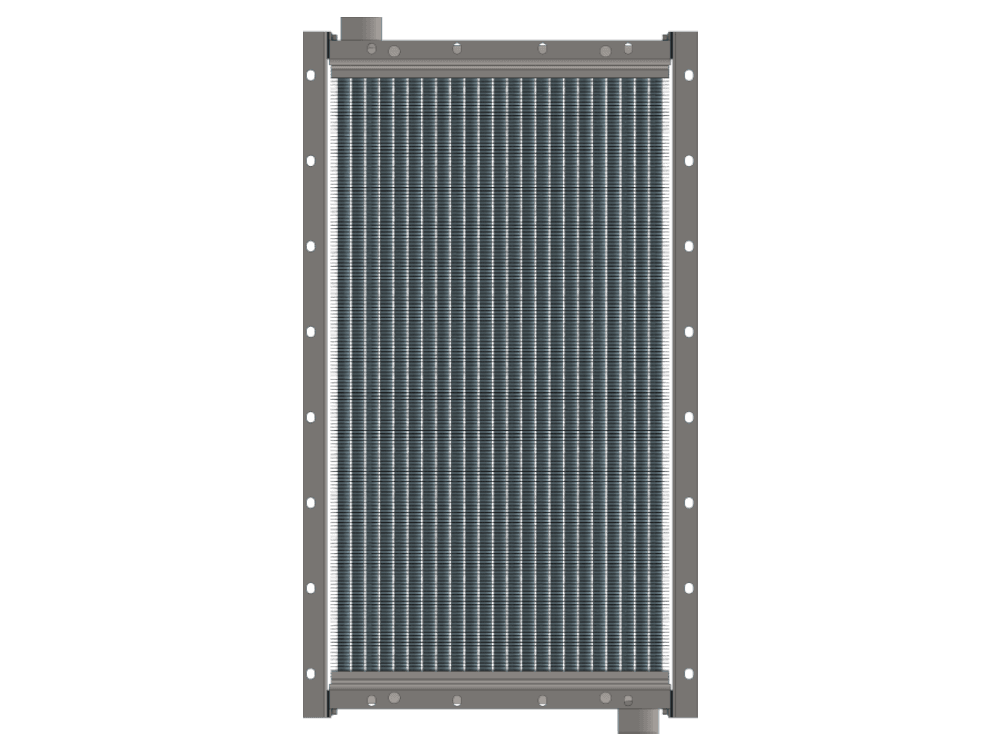

Калорифер КПСк 2-9

Производство и сфера назначения парового калорифера КПСк 2-9

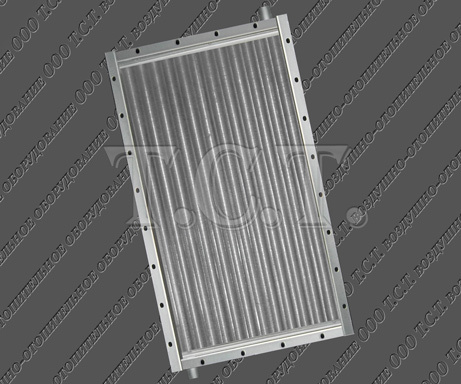

Калорифер КПСк 2-9 паровой – теплообменный аппарат, предназначенный для нагрева воздуха в системах вентиляции и воздушного отопления, компоновки воздушных и тепловых завес, комплектации сушильных камер и установок. Производство калориферов КП-Ск 2-9 осуществляется согласно техническим характеристикам по ТУ 4863-002-55613706-02 с обязательными приемо-сдаточными испытаниями. Воздухонагреватели предназначены для эксплуатации в условиях умеренного климата категории размещения 3 по ГОСТ 15150.

Комплектация и технические характеристики калорифера КПСк 2-9

Конструктивно калорифер КПСк 2-9 состоит из жесткого корпуса с теплопередающей поверхностью. Жесткость каркаса обеспечивается трубными решетками, изготовленными из металлического листа толщиной 4 мм. Поверхность нагрева состоит из стальных несущих (электросварных по ГОСТ 10704-91 или цельнотянутых по ГОСТ 8734-75) трубок и алюминиевого спирально-накатного оребрения. Трубки с двух сторон ввариваются в решетки, соединенные с распределительно-сборными коллекторами и патрубками для подвода и отведения теплоносителя.

Биметаллический калорифер КПСк 2-9 по характеру движения теплоносителя выполнен в одноходовом исполнении. Теплоноситель – сухой насыщенный или перегретый пар температурой до 190°С, давлением не более 1.2 МПа. Два ряда теплообменных оребренных трубок, расположенных по ходу движения воздушного потока в шахматном порядке.

Производительность по воздуху - 5000 м³/ч. Тепловая мощность калорифера КПСк 2-9 - 82 кВт. Площадь поверхности теплообмена – 15.3 м². Емкость теплообменника – 0.00433 м³. Масса воздухонагревателя (не более) – 39 кг. Диаметр присоединительных патрубков – 50 мм. Количество теплоотдающих трубок – 23 шт. Внешние размеры по контуру – 977 х 575 х 180 мм.

Габаритные и присоединительные размеры калорифера КПСк 2-9

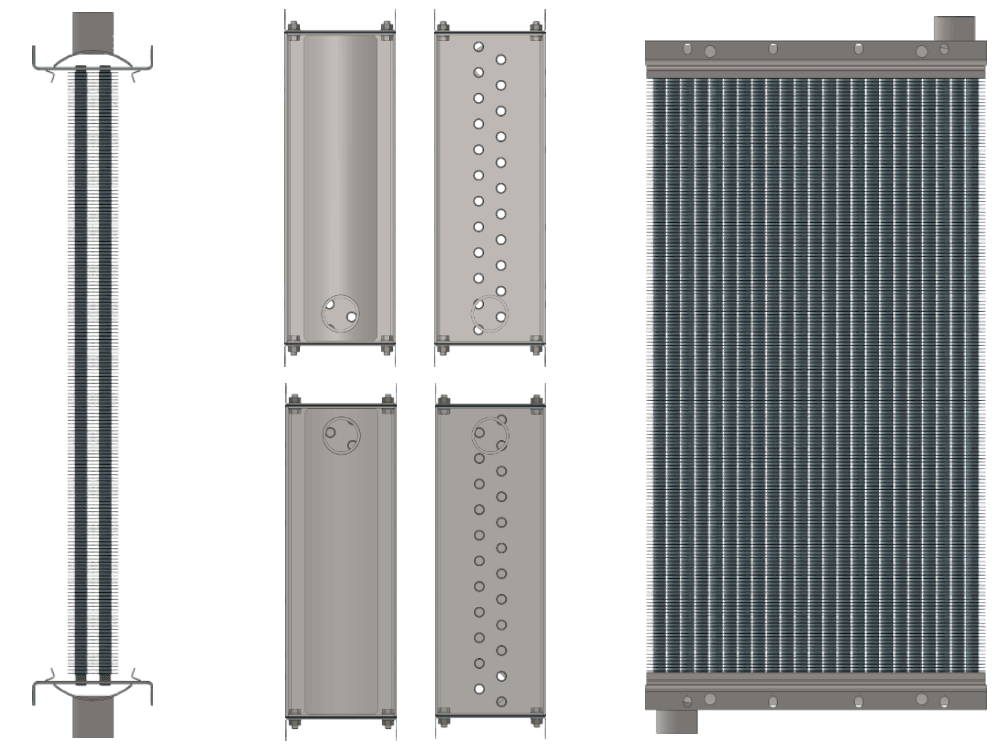

H - внутренняя высота воздухонагревателя, H1 – межцентровое расстояние между монтажными отверстиями, H2 – внешняя высота - без патрубков, H3 - внешняя габаритная высота с учетом одного патрубка, B - внутренняя ширина парового калорифера КПСк 2-9, B1 - расстояние между присоединительными отверстиями по ширине, B2 - полная ширина парового подогревателя, С - расстояние между патрубками - по центру, dy - диаметр условного прохода патрубков.

Рабочие расчетные параметры пароводовоздушного калорифера типа КПСк 2-9

Коэффициент теплопередачи и аэродинамическое сопротивление парового калорифера КПСк 2 9

Ниже представлена таблица с коэффициентами теплопередачи модели КП-Ск 2-9 и аэродинамического сопротивления, в зависимости от массовой скорости воздуха. Посмотреть примеры и формулы нахождения данных значений можно на странице сайта: Калориферы КПСк. Коэффициент теплопередачи. Полный расчет и подбор паровых воздухонагревателей с таблицами, пояснением и пошаговой инструкцией: Расчет и подбор воздухонагревателей с теплоносителем пар.

Потребление насыщенного пара при эксплуатации калорифера КПСк 2 9

В таблице представлены некоторые показатели теплотехнического расчета калорифера КПСк 2-9. Расчет произведен для температурных значений входящего воздуха от +40 до -30 градусов. Объем нагреваемого воздуха варьируется от 5000 до 10000 метров кубических в час, температура и давление используемого теплоносителя - от 100°C (0.1 МПа) до 170°C (0.8 МПа). Выложенные теплотехнические показатели можно использовать при подборе вентиляционного и пароконденсатного оборудования.

Паровые воздухонагреватели подобного типоразмера, но большей тепловой мощности представлены на страницах сайта: Трехрядный калорифер КПСк 3-9 и Четырехрядный калорифер КПСк 4-9.
