Производство и сфера применения парового калорифера КПСк 3-9
Калорифер КПСк 3-9 паровой - рекуперативный теплообменник для применения в отопительных воздухоприточных установках, камерах по сушке
и древесины и сельскохозяйственных материалов. Воздухонагреватель КП-Ск 3-9 эксплуатируется как индивидуально, так и в компоновке
калориферных секций. Изготовление и приемо-сдаточные испытания калорифера КПСк 3 9 осуществляются в соответствии с основными требованиями
ТУ 4863-002-55613706-02 с обязательной гидравлической проверкой. Теплообменник предназначен для эксплуатации в условиях умеренного
климата категории размещения 3 по ГОСТ 15150-69.
Комплектация и технические характеристики калорифера КПСк 3-9

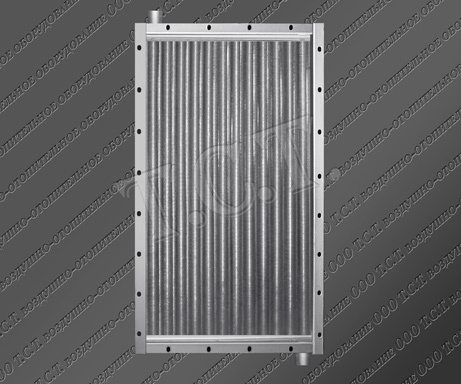

В конструктивном отношении калорифер КПСк 3-9 представляет собой стальной корпус с замкнутой гидравлической системой и нагревательными
элементами, которые изготавливаются из электросварных (по ГОСТ 10704-91) или бесшовных цельнотянутых (по ГОСТ 8734-75) металлических
трубок диаметром 16 мм. В процессе производства, для увеличения поверхности теплообмена поверх каждой трубки накатывается спиральное
алюминиевое оребрение. В результате между трубкой и алюминиевой рубашкой образуется плотный, практически монолитный контакт, что
способствует повышенной эффективности передачи тепла паровым калорифером КПСк 3 9.
Одноходовой по теплоносителю, трехрядный по ходу воздуха. Патрубки или штуцера расположены с противоположных торцевых сторон. Крепление
к паропроводу при помощи сварки. Возможно изготовление воздухонагревателя с патрубками под фланцевое соединение. Процесс передачи теплоты
оребренного воздухоподогревателя КПСк 3-9 связан с изменением агрегатного состояния первичного теплоносителя - водяного пара. Вторичный
теплоноситель - воздух, обтекая и непосредственно контактируя с наружной поверхностью нагревательных элементов, получает тепло от
конденсирующегося внутри трубок калорифера пара. Охлажденный пар, отдавший теплоту парообразования, стекает в виде конденсата в коллектор
и через нижний патрубок выводится наружу.
Основные технические характеристики парового воздухонагревателя КПСк 3-9-02-У3
Производительность по воздуху, м³/ч
Производительность по теплу, кВт
Площадь поверхности теплообмена, м²
Масса, кг
5000
111
23.3
54
Производительность калорифера по воздуху - 5000 м³/ч. Вес (масса) не более - 54 кг. Вместимость (объем) воздухонагревателя КПСк 3-9
- 0,00591 м³. Тепловая мощность - 111 кВт. Габариты по контуру - 977 х 575 х 180 мм. Площадь поверхности теплообмена - 23,3 м². Количество
теплоотдающих элементов (несущих трубок с алюминиевым оребрением) - 35 штук. Стандартный диаметр патрубков - 50 мм.
Габаритные и присоединительные размеры калорифера КПСк 3-9
Габаритные и присоединительные размеры парового теплообменника КП-3-9-Ск, мм
H
H 1
H 2
H 3
B
B 1
B 2
C
dy
905
953
977
1025
503
551
575
430
50
H - длина трубок до решеток - внутренняя высота воздухонагревателя, H1 - расстояние между присоединительными монтажными отверстиями,
H2 - полная высота парового калорифера КПСк 3 9 - без патрубков, H3 - высота с учетом одного из патрубков, B - внутренняя ширина
отопительного прибора, B1 - расстояние между присоединительными отверстиями воздухоподогревателя, B2 - полная ширина КПСк 3-9,
С - расстояние между патрубками - по центру dy - диаметр условного прохода патрубков.
Рабочие расчетные параметры пароводовоздушного калорифера типа КПСк 3-9
Технические данные калорифера КПСк 3-9 для расчета и подбора
Площадь, м²
Число ходов по внутреннему теплоносителю
Число рядов
Длина теплоотдающего элемента (в свету), м
фронтального сечения
поверхности теплообмена
сечения коллектора
сечения патрубка
живого сечения для прохода теплоносителя
1
3
0.905
0.455
23.3
0.00164
0.00221
0.00465
Коэффициент теплопередачи и аэродинамическое сопротивление парового калорифера КПСк 3 9
Ниже представлена таблица с коэффициентами теплопередачи модели КП-Ск 3-9 и аэродинамического сопротивления, в зависимости от массовой скорости воздуха.
Посмотреть примеры и формулы нахождения данных значений можно на странице сайта:
Калориферы КПСк. Коэффициент теплопередачи.
Полный расчет и подбор паровых
воздухонагревателей с таблицами, пояснением и пошаговой инструкцией:
Расчет и подбор воздухонагревателей с теплоносителем пар.
Воздухонагреватель КП 3-9 Ск
Массовая скорость движения воздуха во фронтальном сечении (Vp)Н, кг/м²с
1,5
2,0
2,5
3,0
3,5
4,0
4,5
5,0
5,5
6,0
6,5
7,0
8,0
Коэффициент теплопередачи, (Вт/(м²•°С)
35,94
40,39
44,20
47,59
50,66
53,47
56,09
58,53
60,84
63,02
65,09
67,08
70,80
Аэродинамическое сопротивление, Па
13
22
32
45
60
77
95
115
137
161
187
214
273
Потребление насыщенного пара при эксплуатации калорифера КПСк 3 9
В таблице представлены некоторые показатели теплотехнического расчета калорифера КПСк 3-9. Расчет произведен для температурных значений
входящего воздуха от +40 до -30 градусов. Объем нагреваемого воздуха варьируется от 5000 до 10000 метров кубических в час, температура
и давление используемого теплоносителя - от 100°C (0.1 МПа) до 170°C (0.8 МПа). Выложенные теплотехнические показатели можно использовать
при подборе вентиляционного и пароконденсатного оборудования.
Давление насыщенного пара, МПа
0,1
Температура пара, °С
99,6
Производительность по воздуху, м³/ч
5000
7500
10000
Температура воздуха на входе в калорифер, °С
0
-10
-20
-30
0
-10
-20
-30
0
-10
-20
-30
Температура нагретого воздуха на выходе, °С
51
45
40
34
42
36
30
23
37
30
23
16
Массовая скорость в фронтальном сечении, кг/м²•с
3,61
3,71
3,81
3,92
5,49
5,65
5,81
5,99
7,39
7,61
7,85
8,10
Аэродинамическое сопротивление, Па
63
67
70
74
137
144
152
161
236
249
264
279
Коэффициент теплопередачи, Вт/(м²•°C)
51,3
51,9
52,4
53,0
60,8
61,5
62,2
63,0
68,6
69,4
70,3
71,2
Расход пара калорифером КПСк 3-9, кг/час
135
152
168
185
173
193
213
236
203
227
252
277
Тепловая производительность (мощность), кВт
85
95
105
116
109
121
134
148
127
142
158
174
Давление насыщенного пара, МПа
0,2
Температура пара, °С
120,2
Производительность по воздуху, м³/ч
5000
7500
10000
Температура воздуха на входе в калорифер, °С
0
-10
-20
-30
0
-10
-20
-30
0
-10
-20
-30
Температура нагретого воздуха на выходе, °С
62
56
51
45
52
45
39
32
45
38
31
24
Массовая скорость в фронтальном сечении, кг/м²•с
3,54
3,64
3,73
3,84
5,40
5,56
5,72
5,90
7,29
7,51
7,73
7,98
Аэродинамическое сопротивление, Па
61
64
68
71
133
140
148
156
230
243
257
272
Коэффициент теплопередачи, Вт/(м²•°C)
50,9
51,5
52,0
52,6
60,4
61,1
61,8
62,6
68,2
69,0
69,8
70,7
Расход пара калорифером КПСк 3-9, кг/час
166
183
199
217
211
233
254
278
249
274
300
327
Тепловая производительность (мощность), кВт
101
112
122
133
129
143
156
170
152
168
184
200
Давление насыщенного пара, МПа
0,3
Температура пара, °С
133,5
Производительность по воздуху, м³/ч
5000
7500
10000
Температура воздуха на входе в калорифер, °С
0
-10
-20
-30
0
-10
-20
-30
0
-10
-20
-30
Температура нагретого воздуха на выходе, °С
69
64
58
52
58
51
45
38
50
43
36
29
Массовая скорость в фронтальном сечении, кг/м²•с
3,50
3,59
3,69
3,79
5,35
5,50
5,66
5,83
7,23
7,44
7,67
7,90
Аэродинамическое сопротивление, Па
60
63
66
70
131
138
145
153
227
239
252
267
Коэффициент теплопередачи, Вт/(м²•°C)
50,7
51,2
51,7
52,3
60,2
60,9
61,5
62,3
68,0
68,8
69,6
70,5
Расход пара калорифером КПСк 3-9, кг/час
186
203
221
239
237
260
282
305
281
306
333
360
Тепловая производительность (мощность), кВт
112
122
133
144
143
156
169
184
169
184
200
216
Давление насыщенного пара, МПа
0,4
Температура пара, °С
143,6
Производительность по воздуху, м³/ч
5000
7500
10000
Температура воздуха на входе в калорифер, °С
0
-10
-20
-30
+30
+20
+10
0
+40
+30
+20
+10
Температура нагретого воздуха на выходе, °С
75
69
63
58
81
75
69
62
81
75
68
61
Массовая скорость в фронтальном сечении, кг/м²•с
3,47
3,56
3,66
3,75
4,92
5,04
5,17
5,31
6,46
6,62
6,80
6,98
Аэродинамическое сопротивление, Па
59
62
65
68
112
117
123
129
184
193
202
213
Коэффициент теплопередачи, Вт/(м²•°C)
50,5
51,0
51,6
52,1
58,1
58,7
59,3
60,0
64,9
65,6
66,3
67,0
Расход пара калорифером КПСк 3-9, кг/час
201
219
238
255
196
216
236
259
208
230
254
279
Тепловая производительность (мощность), кВт
119
130
141
151
116
128
140
153
123
136
151
166
Давление насыщенного пара, МПа
0,5
Температура пара, °С
151,8
Производительность по воздуху, м³/ч
5000
7500
10000
Температура воздуха на входе в калорифер, °С
0
-10
-20
-30
+30
+20
+10
0
+40
+30
+20
+10
Температура нагретого воздуха на выходе, °С
79
74
68
62
85
79
72
66
84
78
71
65
Массовая скорость в фронтальном сечении, кг/м²•с
3,45
3,53
3,63
3,73
4,89
5,01
5,14
5,28
6,43
6,59
6,76
6,94
Аэродинамическое сопротивление, Па
58
61
64
67
111
116
122
128
183
191
201
210
Коэффициент теплопередачи, Вт/(м²•°C)
50,3
50,8
51,4
52,0
58,0
58,6
59,2
59,8
64,8
65,4
66,1
66,8
Расход пара калорифером КПСк 3-9, кг/час
215
232
251
270
211
232
254
275
227
250
274
298
Тепловая производительность (мощность), кВт
126
136
147
158
124
136
149
161
133
146
161
174
Давление насыщенного пара, МПа
0,8
Температура пара, °С
170,4
Производительность по воздуху, м³/ч
5000
7500
10000
Температура воздуха на входе в калорифер, °С
0
-10
-20
-30
+30
+20
+10
0
+40
+30
+20
+10
Температура нагретого воздуха на выходе, °С
90
84
78
72
94
87
81
75
92
86
79
72
Массовая скорость в фронтальном сечении, кг/м²•с
3,39
3,47
3,57
3,66
4,82
4,95
5,07
5,20
6,35
6,51
6,68
6,86
Аэродинамическое сопротивление, Па
57
59
62
65
108
113
118
124
179
187
196
206
Коэффициент теплопередачи, Вт/(м²•°C)
50,0
50,5
51,0
51,6
57,7
58,3
58,9
59,5
64,5
65,1
65,8
66,5
Расход пара калорифером КПСк 3-9, кг/час
245
264
283
303
249
271
293
315
270
294
319
346
Тепловая производительность (мощность), кВт
140
150
161
172
141
154
167
179
154
167
182
197
Паровой воздухонагреватель подобного типоразмера, но меньшей производительности по теплу представлен на странице:
Двухрядный калорифер КПСк 2-9.
Если при требуемом объеме нагреваемого воздуха, тепловая мощность теплообменника недостаточна, следует обратиться к расчетам:
Четырехрядный калорифер КПСк 4-9.
Расчет для температурных значений ниже -30 градусов произведен с паровоздушным воздухоподогревателем в арктическом исполнении с идентичной рядностью и производительностью по воздуху:
Калорифер КП 309.
