Калорифер КПСк 4-4

Производство и сфера назначения парового калорифера КПСк 4-4

Калорифер КПСк 4-4 паровой – теплообменник поверхностного типа, служащий для подогрева приточного, проходящего по вентиляционным каналам промышленных зданий воздуха, установки в камеры для сушки различного вида материалов агроперерабатывающих комплексов. Изготовление и приемка калориферов КП-Ск 4-4 осуществляется в соответствии с основными требованиями ТУ 4863-002-55613706-02 с обязательной проверкой воздухонагревателя гидравлическим испытанием на герметичность. Теплообменник предназначен для эксплуатации в условиях умеренного климата, 3-й категории размещения по ГОСТ 15150.

Комплектация и технические характеристики калорифера КПСк 4-4

В конструктивном отношении промышленный калорифер КП-Ск 4-4 состоит из теплообменных элементов, коллекторных крышек, приваренных к трубным решеткам, съемных монтажных щитков. Распределительно-сборные крышки имеют патрубки для подвода пара и отвода конденсата. Теплообменные элементы представляют собой стальные электросварные (по ГОСТ 10704-91) или бесшовные (по ГОСТ 8734-75) трубки диаметром 16 мм с развитым спирально-накатным оребрением.

Производство паровоздушных теплообменников типа КПСк

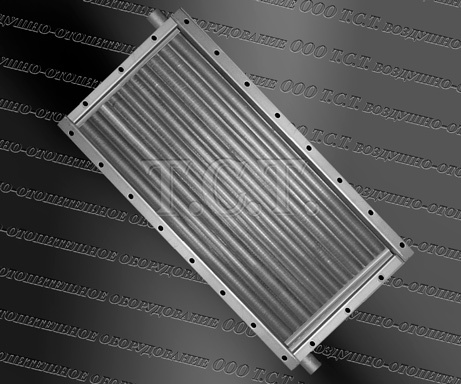

Паровой воздухонагреватель КПСк 4-4

Греющая среда - сухой насыщенный или перегретый пар с параметрами по температуре до 190°С, по давлению – не более 1.2 МПа. Калориферы КПСк 4 4 по теплоносителю выполнены в одноходовом исполнении, по направлению движения воздушного потока – с четырьмя рядами теплообменных трубок. Процесс теплообмена между греющей средой – паром и нагреваемой – воздухом происходит через ребристую поверхность биметаллических трубок.

Основные технические характеристики парового воздухонагревателя КПСк 4-4-02-У3
Производительность по воздуху, м³/ч Производительность по теплу, кВт Площадь поверхности теплообмена, м² Масса, кг
4000 98 22.6 48

Внешние габаритные размеры по контуру – 977 х 450 х 180 мм. Масса (не более) – 48 кг. Количество теплопередающих трубок – 34 шт. Диаметр патрубков – 50 мм. Производительность по воздуху - 4000 м³/ч. Тепловая мощность калорифера КПСк 4-4 – 98 кВт. Площадь поверхности теплообмена – 22.6 м². Емкость воздухонагревателя – 0.00584 м³.

Габаритные и присоединительные размеры калорифера КПСк 4-4

Технические характеристики калорифера КП-Ск 4-4 парового
Габаритные и присоединительные размеры парового теплообменника КП-4-4-Ск, мм
H H 1 H 2 H 3 B B 1 B 2 C dy
905 953 977 1025 378 426 450 305 50

H - внутренняя высота теплообменника – до решеток, H1 - расстояние между монтажными отверстиями по высоте, H2 – внешняя высота - без патрубков, H3 - внешняя высота с учетом одного патрубка, B - внутренняя ширина парового нагревателя, B1 - расстояние между присоединительными отверстиями по ширине, B2 - полная ширина паровоздушного калорифера КПСк 4-4, С - расстояние между патрубками - по центру, dy - диаметр условного прохода патрубков.

Рабочие расчетные параметры пароводовоздушного калорифера типа КПСк 4-4

Технические данные калорифера КПСк 4-4 для расчета и подбора Площадь, м²
Число ходов по внутреннему теплоносителю Число рядов Длина теплоотдающего элемента (в свету), м фронтального сечения поверхности теплообмена сечения коллектора сечения патрубка живого сечения для прохода теплоносителя
1 4 0.905 0.337 22.6 0.00224 0.00221 0.00451

Коэффициент теплопередачи и аэродинамическое сопротивление парового калорифера КПСк 4 4

Ниже представлена таблица с коэффициентами теплопередачи модели КП-Ск 4-4 и аэродинамического сопротивления, в зависимости от массовой скорости воздуха. Посмотреть примеры и формулы нахождения данных значений можно на странице сайта: Калориферы КПСк. Коэффициент теплопередачи. Полный расчет и подбор паровых воздухонагревателей с таблицами, пояснением и пошаговой инструкцией: Расчет и подбор воздухонагревателей с теплоносителем пар.

Воздухонагреватель КП 4-4 Ск Массовая скорость движения воздуха во фронтальном сечении (Vp)Н, кг/м²с
1,5 2,0 2,5 3,0 3,5 4,0 4,5 5,0 5,5 6,0 6,5 7,0 8,0
Коэффициент теплопередачи, (Вт/(м²•°С) 31,77 36,43 40,51 44,19 47,55 50,67 53,60 56,35 58,97 61,46 63,85 66,14 70,48
Аэродинамическое сопротивление, Па 18 31 46 65 86 110 136 165 196 230 267 306 390

Потребление насыщенного пара при эксплуатации калорифера КПСк 4 4

В таблице представлены некоторые показатели теплотехнического расчета калорифера КПСк 4-4. Расчет произведен для температурных значений входящего воздуха от +40 до -30 градусов. Объем нагреваемого воздуха варьируется от 4000 до 8000 метров кубических в час, температура и давление используемого теплоносителя - от 80°C (0.05 МПа) до 165°C (0.7 МПа). Выложенные теплотехнические показатели можно использовать при подборе вентиляционного и пароконденсатного оборудования.

Давление насыщенного пара, МПа 0,05
Температура пара, °С 81,3
Производительность по воздуху, м³/ч 4000 6000 8000
Температура воздуха на входе в калорифер, °С 0 -10 -20 -30 0 -10 -20 -30 0 -10 -20 -30
Температура нагретого воздуха на выходе, °С 46 42 37 32 40 34 29 23 36 30 24 17
Массовая скорость в фронтальном сечении, кг/м²•с 3,93 4,03 4,13 4,25 5,96 6,12 6,29 6,47 7,99 8,22 8,46 8,73
Аэродинамическое сопротивление, Па 106 111 116 122 227 239 251 265 390 410 432 458
Коэффициент теплопередачи, Вт/(м²•°C) 50,2 50,8 51,5 52,1 61,2 62,1 62,8 63,7 70,5 71,4 72,4 73,5
Расход пара калорифером КПСк 4-4, кг/час 98 111 125 140 128 147 164 184 153 175 197 222
Тепловая производительность (мощность), кВт 63 71 80 90 82 94 105 118 98 112 126 142
Давление насыщенного пара, МПа 0,07
Температура пара, °С 89,9
Производительность по воздуху, м³/ч 4000 6000 8000
Температура воздуха на входе в калорифер, °С 0 -10 -20 -30 0 -10 -20 -30 0 -10 -20 -30
Температура нагретого воздуха на выходе, °С 51 47 42 37 44 39 33 27 40 34 27 21
Массовая скорость в фронтальном сечении, кг/м²•с 3,90 3,99 4,10 4,21 5,91 6,07 6,24 6,43 7,94 8,16 8,41 8,66
Аэродинамическое сопротивление, Па 104 109 114 120 224 235 248 261 385 405 428 452
Коэффициент теплопередачи, Вт/(м²•°C) 50,0 50,6 51,2 51,9 61,0 61,8 62,6 63,5 70,2 71,2 72,2 73,2
Расход пара калорифером КПСк 4-4, кг/час 109 122 136 151 142 160 180 200 170 192 217 240
Тепловая производительность (мощность), кВт 69 77 86 96 90 101 114 127 108 122 137 152
Давление насыщенного пара, МПа 0,1
Температура пара, °С 99,6
Производительность по воздуху, м³/ч 4000 6000 8000
Температура воздуха на входе в калорифер, °С 0 -10 -20 -30 0 -10 -20 -30 0 -10 -20 -30
Температура нагретого воздуха на выходе, °С 57 52 47 42 49 44 38 32 44 38 32 26
Массовая скорость в фронтальном сечении, кг/м²•с 3,86 3,96 4,06 4,17 5,87 6,02 6,19 6,37 7,89 8,11 8,34 8,58
Аэродинамическое сопротивление, Па 103 107 113 118 221 232 244 257 380 400 421 444
Коэффициент теплопередачи, Вт/(м²•°C) 49,8 50,4 51,0 51,7 60,8 61,5 62,4 63,2 70,0 70,9 71,9 72,9
Расход пара калорифером КПСк 4-4, кг/час 120 135 150 165 159 176 196 217 190 213 236 260
Тепловая производительность (мощность), кВт 76 85 94 104 99 111 123 136 119 134 148 163
Давление насыщенного пара, МПа 0,2
Температура пара, °С 120,2
Производительность по воздуху, м³/ч 4000 6000 8000
Температура воздуха на входе в калорифер, °С 0 -10 -20 -30 0 -10 -20 -30 0 -10 -20 -30
Температура нагретого воздуха на выходе, °С 69 65 60 55 60 54 49 43 54 47 41 35
Массовая скорость в фронтальном сечении, кг/м²•с 3,78 3,87 3,97 4,07 5,76 5,91 6,07 6,24 7,76 7,98 8,21 8,44
Аэродинамическое сопротивление, Па 99 103 108 113 214 224 235 248 369 389 409 431
Коэффициент теплопередачи, Вт/(м²•°C) 49,3 49,9 50,5 51,1 60,3 61,0 61,8 62,6 69,4 70,4 71,3 72,3
Расход пара калорифером КПСк 4-4, кг/час 147 161 177 192 193 213 233 254 232 258 282 306
Тепловая производительность (мощность), кВт 90 99 108 118 118 131 142 155 142 157 172 187
Давление насыщенного пара, МПа 0,3
Температура пара, °С 133,5
Производительность по воздуху, м³/ч 4000 6000 8000
Температура воздуха на входе в калорифер, °С 0 -10 -20 -30 0 -10 -20 -30 0 -10 -20 -30
Температура нагретого воздуха на выходе, °С 77 73 68 63 67 61 56 50 60 54 47 41
Массовая скорость в фронтальном сечении, кг/м²•с 3,73 3,82 3,92 4,02 5,69 5,85 6,00 6,17 7,68 7,89 8,12 8,35
Аэродинамическое сопротивление, Па 97 101 105 110 209 220 230 242 362 380 401 422
Коэффициент теплопередачи, Вт/(м²•°C) 49,0 49,6 50,2 50,8 59,9 60,7 61,4 62,3 69,1 70,0 71,0 71,9
Расход пара калорифером КПСк 4-4, кг/час 165 179 195 211 217 237 257 279 261 285 312 337
Тепловая производительность (мощность), кВт 99 108 117 127 130 143 154 168 157 171 187 203
Давление насыщенного пара, МПа 0,7
Температура пара, °С 165,0
Производительность по воздуху, м³/ч 4000 6000 8000
Температура воздуха на входе в калорифер, °С 0 -10 -20 -30 +30 +20 +10 0 +40 +30 +20 +10
Температура нагретого воздуха на выходе, °С 97 92 87 82 100 95 89 84 99 93 87 81
Массовая скорость в фронтальном сечении, кг/м²•с 3,62 3,70 3,80 3,89 5,16 5,28 5,41 5,54 6,79 6,96 7,13 7,30
Аэродинамическое сопротивление, Па 91 95 99 104 175 182 191 199 289 302 316 330
Коэффициент теплопередачи, Вт/(м²•°C) 48,3 48,9 49,4 50,0 57,2 57,8 58,5 59,2 65,2 65,9 66,7 67,5
Расход пара калорифером КПСк 4-4, кг/час 208 225 241 258 216 235 255 275 237 260 284 308
Тепловая производительность (мощность), кВт 119 129 138 148 124 135 147 158 136 149 163 177

Теплотехнические расчеты и описание паровых воздухоподогревателей подобного типоразмера, но меньшей тепловой мощности представлены на страницах сайта: Трехрядный калорифер КПСк 3-4 и Двухрядный калорифер КПСк 2-4.
