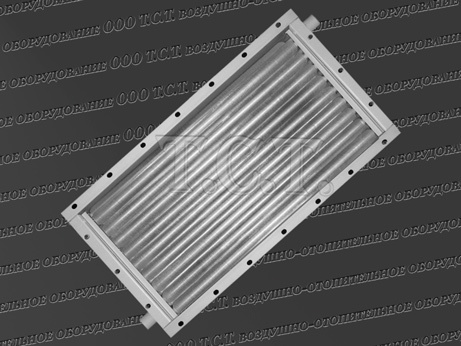

Калорифер КПСк 2-3

Производство и сфера назначения парового калорифера КПСк 2-3

Калорифер КПСк 2-3 паровой – теплообменник поверхностного типа, применяемый в составе вентиляционных установок для подогрева приточного воздуха, транспортируемого в обслуживаемые помещения. В качестве теплового оборудования паровые воздухонагреватели устанавливаются в камеры для сушки пиломатериалов. Изготовление и приемо-сдаточные испытания калориферов КП-Ск 2-3 осуществляется в соответствии с требованиями ТУ 4863-002-55613706-02 с проверкой каждого теплообменника на прочность и герметичность. Воздухонагреватели эксплуатируются в макроклиматических районах с умеренным климатом категории размещения 3 по ГОСТ 15150-69.

Комплектация и технические характеристики калорифера КПСк 2-3

В конструктивном плане спирально-катанный калорифер КПСк 2-3 представляет собой стальной жесткий корпус с автономным пароводяным трактом, включающим в себя элементы подвода, распределения и дренажа теплоносителя. Основная часть поверхности теплообмена состоит из несущих металлических (электросварных по ГОСТ 10704-91 или бесшовных по ГОСТ 8734-75) трубок диаметром 16х1.5 мм и алюминиевого оребрения.

Калориферы КПСк ТУ 4863-002-55613706-02 Каталог паровых калориферов КПСк

Производство паровоздушных теплообменников типа КПСк

Греющий теплоноситель – сухой насыщенный пар давлением не более 1.2 МПа (12 кгс/см²) и температурой не более 190°С. Одноходовой по теплоносителю калорифер КПСк 2-3 устанавливается с вертикальным расположением теплопередающих трубок, расположенных относительно воздушного потока в два ряда в шахматном порядке. Вертикальное положение способствует корректной работе парового теплообменника, лучшим условиям для удаления воздуха и дренажа конденсата.

Основные технические характеристики парового воздухонагревателя КПСк 2-3-02-У3
Производительность по воздуху, м³/ч	Производительность по теплу, кВт	Площадь поверхности теплообмена, м²	Масса, кг
3150	47	9.8	28

Площадь поверхности теплообмена – 9.8 м². Емкость теплообменника – 0.00294 м³. Производительность по теплу калорифера КПСк 2-3 - 47 кВт. Производительность по воздуху - 3150 м³/ч. Масса парового калорифера (не более) – 28 кг. Количество биметаллических элементов – 17 шт. Диаметр патрубков – 32 мм. Внешние габариты по контуру – 852 х 450 х 180 мм.

Габаритные и присоединительные размеры калорифера КПСк 2-3

Технические характеристики калорифера КП-Ск 2-3 парового

Габаритные и присоединительные размеры парового теплообменника КП-2-3-Ск, мм
H	H 1	H 2	H 3	B	B 1	B 2	C	dy
780	828	852	900	378	426	450	305	32

H – длина трубок в свету - внутренняя высота теплообменника, H1 – расстояние между монтажными отверстиями, H2 – внешняя высота воздухонагревателя - без патрубков, H3 - внешняя высота с учетом одного патрубка, B - внутренняя ширина калорифера КПСк 2-3, B1 - расстояние между присоединительными отверстиями по ширине, B2 - полная ширина нагревателя, С - расстояние между патрубками - по центру, dy - диаметр условного прохода патрубков.

Рабочие расчетные параметры пароводовоздушного калорифера типа КПСк 2-3

Паровые калориферы онлайн расчет и подбор Калориферы паровые КПСк 2 прайс-лист

Технические данные калорифера КПСк 2-3 для расчета и подбора			Площадь, м²
Число ходов по внутреннему теплоносителю	Число рядов	Длина теплоотдающего элемента (в свету), м	фронтального сечения	поверхности теплообмена	сечения коллектора	сечения патрубка	живого сечения для прохода теплоносителя
1	2	0.780	0.290	9.8	0.00152	0.00101	0.00226

Коэффициент теплопередачи и аэродинамическое сопротивление парового калорифера КПСк 2 3

Ниже представлена таблица с коэффициентами теплопередачи модели КП-Ск 2-3 и аэродинамического сопротивления, в зависимости от массовой скорости воздуха. Посмотреть примеры и формулы нахождения данных значений можно на странице сайта: Калориферы КПСк. Коэффициент теплопередачи. Полный расчет и подбор паровых воздухонагревателей с таблицами, пояснением и пошаговой инструкцией: Расчет и подбор воздухонагревателей с теплоносителем пар.

Воздухонагреватель КП 2-3 Ск	Массовая скорость движения воздуха во фронтальном сечении (Vp)Н, кг/м²с
Воздухонагреватель КП 2-3 Ск	1,5	2,0	2,5	3,0	3,5	4,0	4,5	5,0	5,5	6,0	6,5	7,0	8,0
Коэффициент теплопередачи, (Вт/(м²•°С)	40,36	44,73	48,44	51,69	54,62	57,28	59,74	62,03	64,18	66,20	68,12	69,95	73,37
Аэродинамическое сопротивление, Па	9	15	23	32	42	54	67	81	96	113	130	149	191

Потребление насыщенного пара при эксплуатации калорифера КПСк 2 3

В таблице представлены некоторые показатели теплотехнического расчета калорифера КПСк 2-3. Расчет произведен для температурных значений входящего воздуха от +40 до -30 градусов. Объем нагреваемого воздуха варьируется от 3000 до 6000 метров кубических в час, температура и давление используемого теплоносителя - от 100°C (0.1 МПа) до 180°C (1.0 МПа). Выложенные теплотехнические показатели можно использовать при подборе вентиляционного и пароконденсатного оборудования.

Давление насыщенного пара, МПа	0,1
Температура пара, °С	99,6
Производительность по воздуху, м³/ч	3000				4500				6000
Температура воздуха на входе в калорифер, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Температура нагретого воздуха на выходе, °С	40	34	27	20	33	25	18	11	28	20	12	4
Массовая скорость в фронтальном сечении, кг/м²•с	3,46	3,56	3,67	3,78	5,25	5,42	5,59	5,77	7,07	7,29	7,54	7,80
Аэродинамическое сопротивление, Па	41	43	46	48	88	94	99	105	152	161	171	182
Коэффициент теплопередачи, Вт/(м²•°C)	54,4	54,9	55,5	56,1	63,1	63,8	64,6	65,3	70,2	71,0	71,8	72,7
Расход пара калорифером КПСк 2-3, кг/час	66	74	82	90	81	91	100	110	93	104	115	127
Тепловая производительность (мощность), кВт	42	46	51	56	51	57	63	69	58	65	72	80

Давление насыщенного пара, МПа	0,15
Температура пара, °С	111,4
Производительность по воздуху, м³/ч	3000				4500				6000
Температура воздуха на входе в калорифер, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Температура нагретого воздуха на выходе, °С	45	39	32	25	37	29	22	14	31	24	16	8
Массовая скорость в фронтальном сечении, кг/м²•с	3,43	3,53	3,63	3,75	5,22	5,38	5,55	5,74	7,03	7,24	7,48	7,74
Аэродинамическое сопротивление, Па	40	43	45	48	87	92	98	104	151	159	169	180
Коэффициент теплопередачи, Вт/(м²•°C)	54,2	54,8	55,3	56,0	63,0	63,7	64,4	65,2	70,0	70,8	71,6	72,5
Расход пара калорифером КПСк 2-3, кг/час	75	82	91	99	91	102	111	122	106	116	128	140
Тепловая производительность (мощность), кВт	46	51	56	61	57	63	69	75	65	72	79	86

Давление насыщенного пара, МПа	0,2
Температура пара, °С	120,2
Производительность по воздуху, м³/ч	3000				4500				6000
Температура воздуха на входе в калорифер, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Температура нагретого воздуха на выходе, °С	49	43	36	29	40	32	25	17	34	26	18	10
Массовая скорость в фронтальном сечении, кг/м²•с	3,41	3,50	3,61	3,72	5,19	5,35	5,52	5,71	6,99	7,22	7,45	7,71
Аэродинамическое сопротивление, Па	40	42	44	47	86	91	97	103	149	158	168	178
Коэффициент теплопередачи, Вт/(м²•°C)	54,1	54,6	55,2	55,8	62,9	63,6	64,3	65,0	69,9	70,7	71,5	72,4
Расход пара калорифером КПСк 2-3, кг/час	81	89	97	106	100	110	120	130	115	126	138	150
Тепловая производительность (мощность), кВт	50	54	59	65	61	67	73	80	70	77	84	92

Давление насыщенного пара, МПа	0,25
Температура пара, °С	127,4
Производительность по воздуху, м³/ч	3000				4500				6000
Температура воздуха на входе в калорифер, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Температура нагретого воздуха на выходе, °С	52	46	39	32	42	35	27	20	36	28	20	12
Массовая скорость в фронтальном сечении, кг/м²•с	3,39	3,48	3,59	3,70	5,17	5,33	5,50	5,67	6,97	7,19	7,43	7,68
Аэродинамическое сопротивление, Па	40	42	44	46	86	91	96	102	148	157	167	177
Коэффициент теплопередачи, Вт/(м²•°C)	54,0	54,5	55,1	55,7	62,8	63,4	64,2	64,9	69,8	70,6	71,4	72,3
Расход пара калорифером КПСк 2-3, кг/час	87	94	103	112	107	116	127	137	122	134	146	158
Тепловая производительность (мощность), кВт	52	57	62	68	65	71	77	83	74	81	88	96

Давление насыщенного пара, МПа	0,3
Температура пара, °С	133,5
Производительность по воздуху, м³/ч	3000				4500				6000
Температура воздуха на входе в калорифер, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Температура нагретого воздуха на выходе, °С	55	48	42	35	44	37	29	22	38	30	22	14
Массовая скорость в фронтальном сечении, кг/м²•с	3,37	3,47	3,57	3,68	5,16	5,31	5,48	5,65	6,94	7,16	7,40	7,65
Аэродинамическое сопротивление, Па	39	41	44	46	85	90	95	101	147	156	165	176
Коэффициент теплопередачи, Вт/(м²•°C)	53,9	54,5	55,0	55,6	62,7	63,4	64,1	64,8	69,7	70,5	71,3	72,2
Расход пара калорифером КПСк 2-3, кг/час	91	99	107	116	113	122	133	144	129	141	153	165
Тепловая производительность (мощность), кВт	55	60	65	70	68	74	80	86	78	85	92	99

Давление насыщенного пара, МПа	1,0
Температура пара, °С	179,9
Производительность по воздуху, м³/ч	3000				4500				6000
Температура воздуха на входе в калорифер, °С	0	-10	-20	-30	+30	+20	+10	0	+40	+30	+20	+10
Температура нагретого воздуха на выходе, °С	76	69	62	55	83	76	68	61	83	75	67	60
Массовая скорость в фронтальном сечении, кг/м²•с	3,26	3,35	3,45	3,55	4,62	4,74	4,87	5,01	6,06	6,23	6,41	6,58
Аэродинамическое сопротивление, Па	37	39	41	43	70	73	77	81	115	121	127	134
Коэффициент теплопередачи, Вт/(м²•°C)	53,2	53,8	54,3	54,9	60,3	60,8	61,5	62,1	66,4	67,1	67,8	68,4
Расход пара калорифером КПСк 2-3, кг/час	129	138	148	157	128	138	150	160	136	148	160	172
Тепловая производительность (мощность), кВт	72	77	83	88	72	77	84	90	76	83	90	96

Паровые воздухонагреватели подобного типоразмера, но большей тепловой мощности представлены на страницах сайта: Трехрядный калорифер КПСк 3-3 и Четырехрядный калорифер КПСк 4-3.
