Калорифер КПСк 3-2

Производство и сфера применения парового калорифера КПСк 3-2

Калорифер КПСк 3-2 паровой – рекуперативный поверхностный теплообменник, предназначенный для подогрева воздуха в вентиляционно-приточных системах зданий и сооружений производственного и строительного назначения. В качестве теплового оборудования воздухонагреватели применяются для рециркуляционного нагрева в составе воздушных завес, сушильных и окрасочно-сушильных установок. Производство калориферов КП-Ск 3-2 осуществляется в соответствии с техническим регламентом ТУ 4863-002-55613706-02 с обязательной проверкой каждого теплообменника на герметичность и прочность. Паровоздушные калориферы эксплуатируются в условиях умеренного климата 3-й категории размещения по ГОСТ 15150-69.

Комплектация и технические характеристики калорифера КПСк 3-2

Биметаллический калорифер КП-Ск 3-2 состоит из теплообменных элементов, встроенных в трубные доски с распределительно-сборными коллекторами в одноходовом исполнении. На коллекторных крышках ввариваются патрубки для подсоединения к паропроводу и конденсатопроводу. Для установки воздухонагревателя в вентиляционную сеть предусмотрены съемные монтажные щитки с присоединительными отверстиями. Теплообменные элементы изготавливаются на базе металлических электросварных прямошовных (по ГОСТ 10704-91) или цельнотянутых бесшовных (по ГОСТ 8734-75) трубок диаметром 16х1.5 мм со спирально-накатным алюминиевым оребрением.

Производство паровоздушных теплообменников типа КПСк

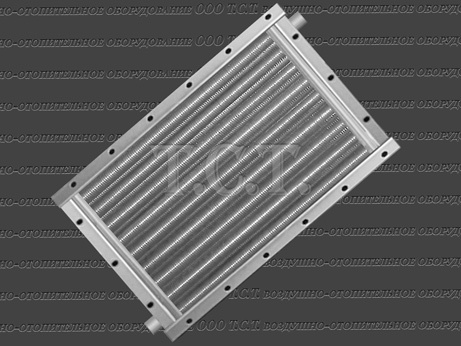

Паровой воздухонагреватель КПСк 3-2

Рабочие условия: греющая среда – сухой насыщенный или перегретый пар температурой до 190°С и давлением не более 1.2 МПа; нагреваемая среда – воздух, по предельно допустимой концентрации вредных веществ по ГОСТ 12.1.005-88, не содержащий липких веществ и волокнистых материалов. Холодный воздушный поток, проходящий через плотно расположенные в корпусе трехрядного калорифера КПСк 3-2 оребренные трубки, получает тепловую энергию, нагревается и транспортируется по вентиляционным каналам или напрямую в помещение.

Основные технические характеристики парового воздухонагревателя КПСк 3-2-02-У3
Производительность по воздуху, м³/ч Производительность по теплу, кВт Площадь поверхности теплообмена, м² Масса, кг
2500 57 12.5 32

Количество оребренных трубок – 26 шт. Емкость воздухоподогревателя – 0.00355 м³. Площадь поверхности теплообмена – 12.5 м². Внешние габариты по контуру – 727 х 450 х 180 мм. Вес (масса) парового теплообменника (не более) – 32 кг. Диаметр патрубков – 50 мм. Производительность по воздуху - 2500 м³/ч. Производительность по теплу калорифера КПСк 3-2 - 57 кВт.

Габаритные и присоединительные размеры калорифера КПСк 3-2

Технические характеристики калорифера КП-Ск 3-2 парового
Габаритные и присоединительные размеры парового теплообменника КП-3-2-Ск, мм
H H 1 H 2 H 3 B B 1 B 2 C dy
655 703 727 775 378 426 450 305 50

H – длина трубок в свету - внутренняя высота калорифера, H1 – межцентровое расстояние между монтажными отверстиями, H2 – внешняя высота теплообменника КПСк 3-2 - без патрубков, H3 - внешняя высота теплообменника с учетом одного патрубка, B - внутренняя ширина воздухонагревателя, B1 - расстояние между присоединительными отверстиями по ширине, B2 - полная ширина паровоздушного нагревателя, С - расстояние между патрубками - по центру, dy - диаметр условного прохода патрубков.

Рабочие расчетные параметры пароводовоздушного калорифера типа КПСк 3-2

Технические данные калорифера КПСк 3-2 для расчета и подбора Площадь, м²
Число ходов по внутреннему теплоносителю Число рядов Длина теплоотдающего элемента (в свету), м фронтального сечения поверхности теплообмена сечения коллектора сечения патрубка живого сечения для прохода теплоносителя
1 3 0.655 0.244 12.5 0.00164 0.00221 0.00345

Коэффициент теплопередачи и аэродинамическое сопротивление парового калорифера КПСк 3 2

Ниже представлена таблица с коэффициентами теплопередачи модели КП-Ск 3-2 и аэродинамического сопротивления, в зависимости от массовой скорости воздуха. Посмотреть примеры и формулы нахождения данных значений можно на странице сайта: Калориферы КПСк. Коэффициент теплопередачи. Полный расчет и подбор паровых воздухонагревателей с таблицами, пояснением и пошаговой инструкцией: Расчет и подбор воздухонагревателей с теплоносителем пар.

Воздухонагреватель КП 3-2 Ск Массовая скорость движения воздуха во фронтальном сечении (Vp)Н, кг/м²с
1,5 2,0 2,5 3,0 3,5 4,0 4,5 5,0 5,5 6,0 6,5 7,0 8,0
Коэффициент теплопередачи, (Вт/(м²•°С) 36,72 41,26 45,16 48,62 51,75 54,63 57,30 59,79 62,15 64,37 66,50 68,52 72,33
Аэродинамическое сопротивление, Па 13 22 32 45 60 77 95 115 137 161 187 214 273

Потребление насыщенного пара при эксплуатации калорифера КПСк 3 2

В таблице представлены некоторые показатели теплотехнического расчета калорифера КПСк 3-2. Расчет произведен для температурных значений входящего воздуха от +40 до -30 градусов. Объем нагреваемого воздуха варьируется от 2500 до 5000 метров кубических в час, температура и давление используемого теплоносителя - от 85°C (0.06 МПа) до 175°C (0.9 МПа). Выложенные теплотехнические показатели можно использовать при подборе вентиляционного и пароконденсатного оборудования.

Давление насыщенного пара, МПа 0,06
Температура пара, °С 85,9
Производительность по воздуху, м³/ч 2500 3700 5000
Температура воздуха на входе в калорифер, °С 0 -10 -20 -30 0 -10 -20 -30 0 -10 -20 -30
Температура нагретого воздуха на выходе, °С 46 40 35 30 38 32 26 20 33 27 20 13
Массовая скорость в фронтальном сечении, кг/м²•с 3,39 3,49 3,58 3,68 5,09 5,23 5,38 5,55 6,94 7,13 7,36 7,59
Аэродинамическое сопротивление, Па 57 60 63 66 119 125 132 140 210 221 234 248
Коэффициент теплопередачи, Вт/(м²•°C) 51,1 51,7 52,2 52,8 60,2 60,9 61,6 62,4 68,3 69,1 69,9 70,8
Расход пара калорифером КПСк 3-2, кг/час 60 69 77 85 77 87 98 108 91 103 116 129
Тепловая производительность (мощность), кВт 38 44 49 54 49 55 62 69 58 66 74 82
Давление насыщенного пара, МПа 0,08
Температура пара, °С 93,5
Производительность по воздуху, м³/ч 2500 3700 5000
Температура воздуха на входе в калорифер, °С 0 -10 -20 -30 0 -10 -20 -30 0 -10 -20 -30
Температура нагретого воздуха на выходе, °С 50 45 39 34 42 36 30 24 37 30 23 16
Массовая скорость в фронтальном сечении, кг/м²•с 3,37 3,46 3,55 3,65 5,05 5,20 5,35 5,50 6,89 7,10 7,32 7,55
Аэродинамическое сопротивление, Па 56 59 62 65 118 124 130 138 208 219 232 246
Коэффициент теплопередачи, Вт/(м²•°C) 51,0 51,5 52,1 52,6 60,1 60,7 61,4 62,2 68,1 68,9 69,8 70,7
Расход пара калорифером КПСк 3-2, кг/час 66 74 83 91 84 94 105 116 99 112 125 138
Тепловая производительность (мощность), кВт 42 47 52 58 53 59 66 73 63 71 79 87
Давление насыщенного пара, МПа 0,1
Температура пара, °С 99,6
Производительность по воздуху, м³/ч 2500 3700 5000
Температура воздуха на входе в калорифер, °С 0 -10 -20 -30 0 -10 -20 -30 0 -10 -20 -30
Температура нагретого воздуха на выходе, °С 53 48 43 37 45 39 33 26 39 32 26 19
Массовая скорость в фронтальном сечении, кг/м²•с 3,35 3,44 3,53 3,63 5,03 5,17 5,32 5,48 6,87 7,07 7,28 7,51
Аэродинамическое сопротивление, Па 56 58 61 64 117 123 129 137 206 218 229 243
Коэффициент теплопередачи, Вт/(м²•°C) 50,9 51,4 51,9 52,5 59,9 60,6 61,3 62,1 68,0 68,8 69,6 70,5
Расход пара калорифером КПСк 3-2, кг/час 71 79 87 96 89 100 111 122 106 119 131 145
Тепловая производительность (мощность), кВт 44 49 55 60 56 63 69 77 67 75 82 91
Давление насыщенного пара, МПа 0,2
Температура пара, °С 120,2
Производительность по воздуху, м³/ч 2500 3700 5000
Температура воздуха на входе в калорифер, °С 0 -10 -20 -30 0 -10 -20 -30 0 -10 -20 -30
Температура нагретого воздуха на выходе, °С 65 59 54 49 55 49 42 36 47 41 34 27
Массовая скорость в фронтальном сечении, кг/м²•с 3,29 3,38 3,46 3,55 4,95 5,08 5,23 5,38 6,77 6,96 7,17 7,40
Аэродинамическое сопротивление, Па 54 56 59 62 113 119 125 132 201 212 224 237
Коэффициент теплопередачи, Вт/(м²•°C) 50,5 51,0 51,5 52,1 59,5 60,2 60,9 61,6 67,6 68,4 69,2 70,1
Расход пара калорифером КПСк 3-2, кг/час 86 95 104 113 109 120 132 144 131 143 157 171
Тепловая производительность (мощность), кВт 53 58 64 69 67 74 81 88 80 88 96 105
Давление насыщенного пара, МПа 0,3
Температура пара, °С 133,5
Производительность по воздуху, м³/ч 2500 3700 5000
Температура воздуха на входе в калорифер, °С 0 -10 -20 -30 0 -10 -20 -30 0 -10 -20 -30
Температура нагретого воздуха на выходе, °С 72 67 62 56 60 55 49 42 53 46 39 32
Массовая скорость в фронтальном сечении, кг/м²•с 3,25 3,33 3,42 3,51 4,90 5,03 5,17 5,33 6,71 6,90 7,11 7,33
Аэродинамическое сопротивление, Па 52 55 57 60 111 117 123 130 198 208 220 233
Коэффициент теплопередачи, Вт/(м²•°C) 50,2 50,7 51,2 51,8 59,3 59,9 60,6 61,3 67,3 68,1 69,0 69,8
Расход пара калорифером КПСк 3-2, кг/час 97 106 114 124 124 134 146 158 147 160 174 189
Тепловая производительность (мощность), кВт 58 63 69 75 75 81 88 95 88 96 105 113
Давление насыщенного пара, МПа 0,9
Температура пара, °С 175,4
Производительность по воздуху, м³/ч 2500 3700 5000
Температура воздуха на входе в калорифер, °С 0 -10 -20 -30 +30 +20 +10 0 +40 +30 +20 +10
Температура нагретого воздуха на выходе, °С 97 91 86 80 100 94 88 81 97 91 84 78
Массовая скорость в фронтальном сечении, кг/м²•с 3,12 3,20 3,28 3,37 4,40 4,50 4,62 4,74 5,88 6,02 6,18 6,34
Аэродинамическое сопротивление, Па 49 51 53 56 91 95 100 105 155 162 170 178
Коэффициент теплопередачи, Вт/(м²•°C) 49,4 49,9 50,4 51,0 56,8 57,3 57,9 58,5 63,9 64,5 65,1 65,8
Расход пара калорифером КПСк 3-2, кг/час 132 142 151 162 134 145 157 170 148 160 174 187
Тепловая производительность (мощность), кВт 74 80 85 91 76 82 88 96 83 90 98 106

Паровой воздухонагреватель подобного типоразмера, но меньшей производительности по теплу представлен на странице: Двухрядный калорифер КПСк 2-2. Если при требуемом объеме нагреваемого воздуха, тепловая мощность теплообменника недостаточна, следует обратиться к расчетам: Четырехрядный калорифер КПСк 4-2.
