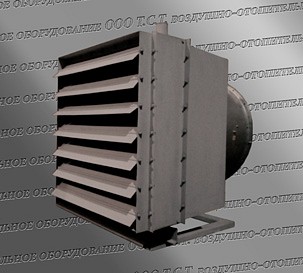

Производство и назначение парового агрегата АО 2-6.3 П4
Отопительный агрегат АО 2-6.3 воздушный паровой (укомплектованный осевым вентилятором ВО-06-300 №6.3 0.37 кВт/1000 об. мин. и
четырехрядным калорифером КПСк4 780х780 мм) предназначен для нагрева рециркуляционного, внешнего или смешанного воздуха с использованием
сухого насыщенного пара температурой до 190 °С и давлением до 1.2 МПа в качестве первичного теплоносителя. Производство паровых
агрегатов АО2 6,3 п4 осуществляется в соответствии с основными требованиями и техническими условиями ТУ 4863-002-55613706-02 с
обязательной проверкой комплектуемого калорифера на прочность и герметичность. Отопительные агрегаты эксплуатируются в условиях
умеренного климата категории размещения 3 согласно ГОСТ 15150. Нагреваемый установкой объем воздуха - 6700 м³/ч, тепловая
производительность – 103 кВт. Сфера применения: закрытые строительные площадки, ангары, ремонтные мастерские, складские помещения.

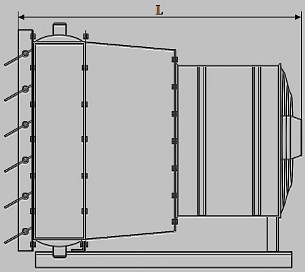

Устройство и технические характеристики агрегата АО 2-6.3 П4
Производительность по воздуху, м³/ч
Производительность по теплу, кВт
Габариты, мм (длина L - ширина B - высота H)
Масса, кг
6300
99
985 х 785 х 1000
142
Отопительный агрегат АО2-6.3 паровой имеет комплектацию:
• диффузор (воздушный переходник) между вентилятором осевым и паровым калорифером;
• жалюзи поворотные для изменения направления воздушного потока;
• осевой вентилятор ВО-06-300-6.3, служащий для нагнетания воздуха в агрегат;
• несущая конструкция сварного типа для крепления или установки агрегата.
Комплектуемый вентилятор
Двигатель, кВт/об. мин.
Комплектуемый калорифер
Площадь поверхности теплообмена, м²
Ду, мм
ВО-06-300-6.3
0.37
1000
КПСК4 (АО2-6.3)
34.4
50
Расчетные параметры агрегата отопительного АО 2-6.3 П4
Ниже представлена таблица с рабочими параметрами парового отопительного агрегата АО2-6,3 (в комплектации с четырехрядным калорифером
КПСк4). Рассчитаны показатели тепловой мощности, расхода пара и температуры воздуха на выходе из агрегата в зависимости
от параметров теплоносителя.
Производительность по воздуху, м³/ч
6700
Давление пара, МПа
0,06
0,08
0,1
t пара на входе в отопительный агрегат, °С
85,9
93,5
99,6
Температура входящего в агрегат воздуха, °С
-10
0
+5
+15
-10
0
+5
+15
-10
0
+5
+15
t воздуха на выходе из агрегата, °С
43
48
50
55
48
52
55
59
51
56
58
63
Расход пара агрегатом АО2-6,3 (КПСк4), кг/ч
193
170
159
137
208
186
174
153
222
198
187
164
Производительность по теплу, кВт
123
108
102
87
131
118
110
97
139
124
117
103
Производительность по воздуху, м³/ч
6700
Давление пара, МПа
0,15
0,2
0,25
t пара на входе в отопительный агрегат, °С
111,4
120,2
127,4
Температура входящего в агрегат воздуха, °С
-10
0
+5
+15
-10
0
+5
+15
-10
0
+5
+15
t воздуха на выходе из агрегата, °С
58
63
65
70
63
68
70
75
67
72
75
80
Расход пара агрегатом АО2-6,3 (КПСк4), кг/ч
247
223
212
188
266
242
231
207
283
258
245
221
Производительность по теплу, кВт
153
138
131
117
163
148
141
127
171
156
148
134
Производительность по воздуху, м³/ч
6700
Давление пара, МПа
0,3
0,4
0,5
t пара на входе в отопительный агрегат, °С
133,5
143,6
151,8
Температура входящего в агрегат воздуха, °С
-10
0
+5
+20
-10
0
+5
+25
-10
0
+5
+30
t воздуха на выходе из агрегата, °С
71
76
78
86
77
82
84
94
82
87
89
101
Расход пара агрегатом АО2-6,3 (КПСк4), кг/ч
296
271
259
222
319
293
282
233
338
312
300
240
Производительность по теплу, кВт
178
163
156
134
189
174
167
138
198
183
176
141
Перейдя по ниже выложенным ссылкам можно ознакомиться с теплотехническими данными: парового отопительного агрегата подобного типоразмера и производительности по воздуху,
но укомплектованного менее мощным трехрядным калорифером КПСк
АО 2 6.3 п3;
водяного аналога агрегата этой модели
АО 2 6,3 в 4;
всей линейки водяных и паровых агрегатов серии АО 2
Перейти к таблице паровых отопительных агрегатов АО2
