Агрегат АО 2-20 п4

Производство и назначение парового агрегата АО 2-20 П4

Отопительный агрегат АО 2-20 воздушный паровой (укомплектованный осевым вентилятором ВО-06-300 №8 3 кВт/1500 об. мин. и четырехрядным калорифером КПСк4 1072х1072 мм) предназначен для нагрева рециркуляционного, внешнего или смешанного воздуха с использованием сухого насыщенного пара температурой до 190 °С и давлением до 1.2 МПа в качестве первичного теплоносителя. Производство паровых агрегатов АО2 20 п4 осуществляется в соответствии с основными требованиями и техническими условиями ТУ 4863-002-55613706-02 с обязательной проверкой комплектуемого калорифера на прочность и герметичность. Отопительные агрегаты эксплуатируются в условиях умеренного климата категории размещения 3 согласно ГОСТ 15150. Нагреваемый установкой объем воздуха - 20000 м³/ч, тепловая производительность – 269 кВт. Сфера применения: производственные цеха значительных объемов, животноводческие и сельскохозяйственные комплексы, складские и гаражные помещения.

Устройство и технические характеристики агрегата АО 2-20 П4

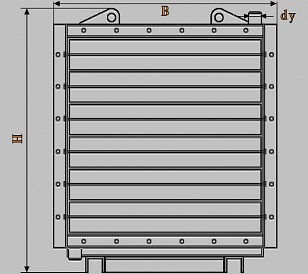

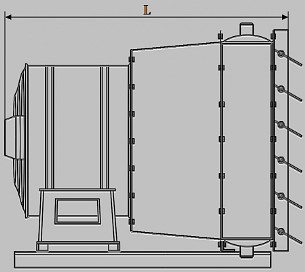

Производительность по воздуху, м³/ч	Производительность по теплу, кВт	Габариты, мм (длина L - ширина B - высота H)	Масса, кг
20000	251	1075 х 1080 х 1305	268

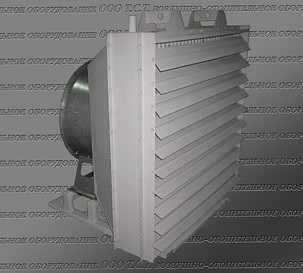

Отопительный агрегат АО2-20 с паровым калорифером

Отопительный агрегат АО2-20 паровой имеет комплектацию:

• диффузор (воздушный переходник) между вентилятором осевым и паровым калорифером;
• жалюзи поворотные для изменения направления воздушного потока;
• калорифер биметаллический паровой КПСк (четырехрядный), используемый для нагрева рециркуляционного воздуха;
• осевой вентилятор ВО-06-300-8, служащий для нагнетания воздуха в агрегат;
• несущая конструкция сварного типа для крепления или установки агрегата.

Комплектуемый вентилятор	Двигатель, кВт/об. мин.		Комплектуемый калорифер	Площадь поверхности теплообмена, м²	Ду, мм
ВО-06-300-8	3.0	1500	КПСК4 (АО2-20)	69.2	65

Расчетные параметры агрегата отопительного АО 2-20 П4

Ниже представлена таблица с рабочими параметрами парового отопительного агрегата АО2-20 (в комплектации с четырехрядным калорифером КПСк4). Рассчитаны показатели тепловой мощности, расхода пара и температуры воздуха на выходе из агрегата в зависимости от параметров теплоносителя.

Производительность по воздуху, м³/ч	20000
Давление пара, МПа	0,06				0,08				0,1
t пара на входе в отопительный агрегат, °С	85,9				93,5				99,6
Температура входящего в агрегат воздуха, °С	-10	0	+5	+15	-10	0	+5	+15	-10	0	+5	+15
t воздуха на выходе из агрегата, °С	36	41	44	49	39	45	48	53	42	48	51	56
Расход пара агрегатом АО2-20 (КПСк4), кг/ч	499	442	412	358	545	483	452	397	579	516	485	430
Производительность по теплу, кВт	318	282	263	228	344	305	285	251	363	324	304	269

Производительность по воздуху, м³/ч	20000
Давление пара, МПа	0,15				0,2				0,25
t пара на входе в отопительный агрегат, °С	111,4				120,2				127,4
Температура входящего в агрегат воздуха, °С	-10	0	+5	+15	-10	0	+5	+15	-10	0	+5	+15
t воздуха на выходе из агрегата, °С	48	54	57	62	53	59	61	67	56	62	65	71
Расход пара агрегатом АО2-20 (КПСк4), кг/ч	645	581	550	493	693	628	601	539	739	673	641	577
Производительность по теплу, кВт	399	359	340	305	424	384	368	329	448	408	388	350

Производительность по воздуху, м³/ч	20000
Давление пара, МПа	0,3				0,4				0,5
t пара на входе в отопительный агрегат, °С	133,5				143,6				151,8
Температура входящего в агрегат воздуха, °С	-10	0	+5	+20	-10	0	+5	+25	-10	0	+5	+30
t воздуха на выходе из агрегата, °С	60	65	68	76	65	71	73	84	69	75	78	91
Расход пара агрегатом АО2-20 (КПСк4), кг/ч	771	709	676	586	833	765	737	612	885	816	782	629
Производительность по теплу, кВт	463	426	407	352	494	453	437	363	518	478	458	368

Перейдя по ниже выложенным ссылкам можно ознакомиться с теплотехническими данными: парового отопительного агрегата подобного типоразмера и производительности по воздуху, но укомплектованного менее мощным трехрядным калорифером КПСк АО 2 20 п3; водяного аналога агрегата этой модели АО 2 20 в 4; всей линейки водяных и паровых агрегатов серии АО 2 Каталог всех моделей агрегатов АО2
