Производство и применение парового агрегата АО 2-20 П3

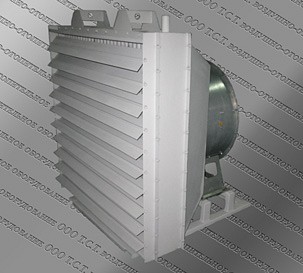

Агрегат отопительный АО 2-20 одноструйный паровой (на базе вентилятора осевого ВО-06-300 №8 3 кВт/1500 об. мин. и трехрядного калорифера
КПСк3 1072х1072 мм) предназначен для воздушного отопления зданий и локального подогрева рабочих мест, осуществляемых с помощью
теплоты сухого насыщенного пара до 190 градусов и давлением не более 1.2 МПа. Агрегаты воздушно-отопительные АО 2 20 п3 изготавливаются
в соответствии с действующей технической документацией по ТУ 4864-003-55613706-02 с проведением обязательных приемо-сдаточных испытаний.
Тепловая мощность установки - 222 кВт, объем нагреваемого воздуха - 20000 м³/ч. Отопительные агрегаты предназначены для эксплуатации
в макроклиматических районах с умеренным климатом категории размещения 3 по ГОСТ 15150-69. Сфера применения: помещения промышленного
и сельскохозяйственного назначения значительной площади, животноводческие комплексы, ангары.
Устройство и технические характеристики агрегата АО 2-20 П3
Производительность по воздуху, м³/ч
Производительность по теплу, кВт

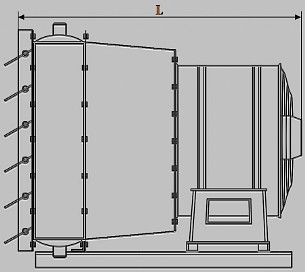

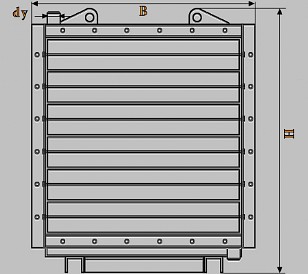

Габариты, мм (длина L - ширина B - высота H)
Масса, кг
20000
209
1075 х 1080 х 1305
240

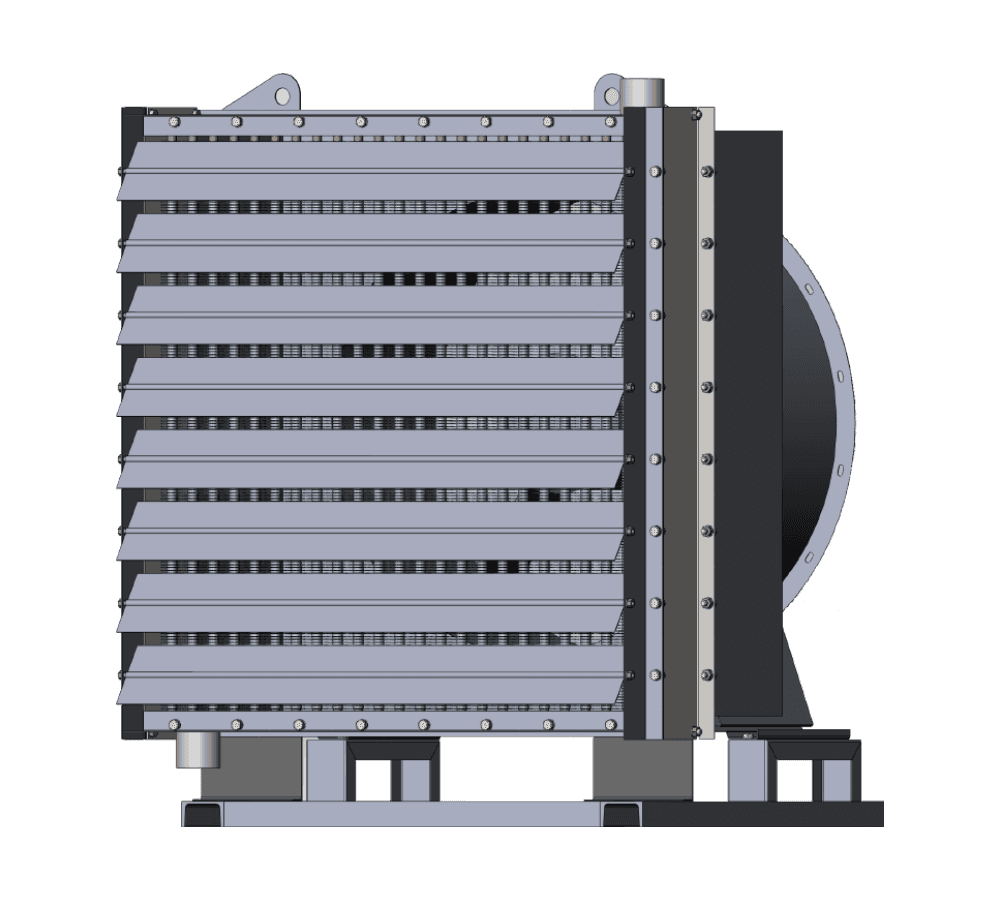

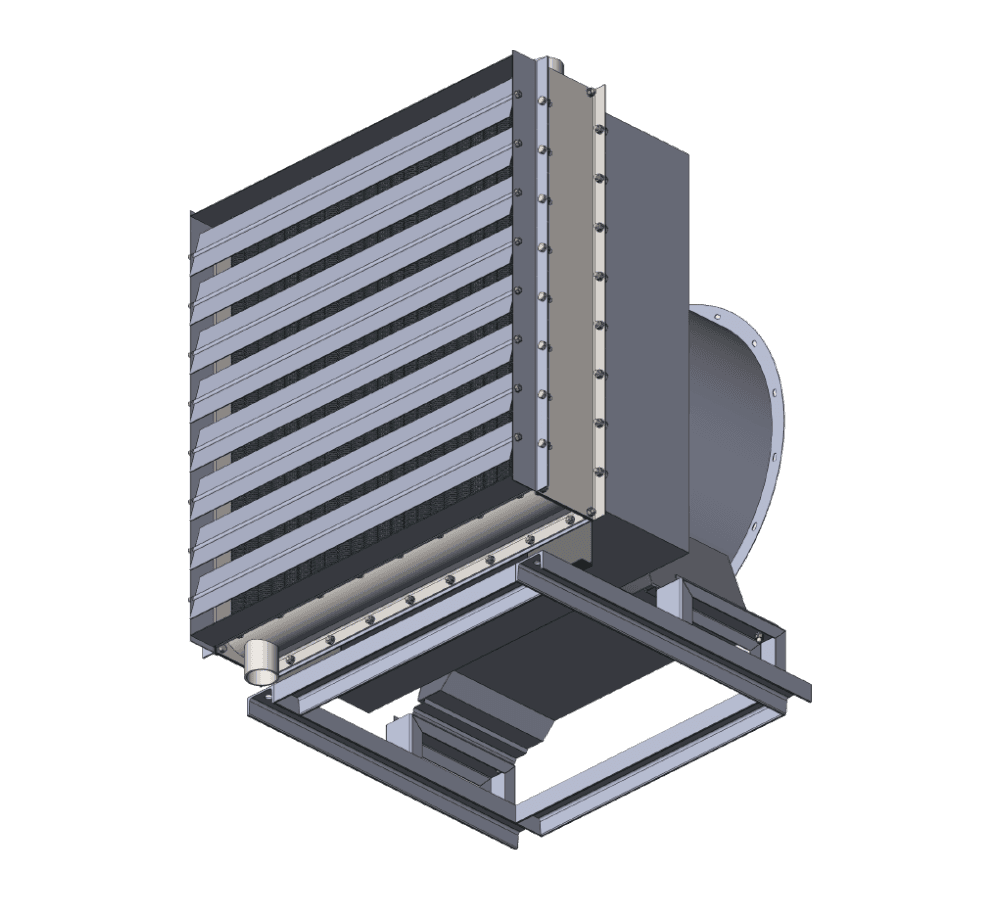

Агрегат воздушный паровой АО2-20 состоит из следующих основных частей:
• калорифера спирально накатного КПСк (трехрядного), применяемого для прогрева воздуха;
• жалюзийной решетки с поворотными лопастями для направления и координации воздушных потоков;
• воздушного перехода (диффузора) между осевым вентилятором и калорифером;
• осевого вентилятора ВО-06-300-8, служащего для подачи воздуха в отопительный агрегат;
• общего конструктивного корпуса для установки и монтажа агрегата.
Комплектуемый вентилятор
Двигатель, кВт/об. мин.
Комплектуемый калорифер
Площадь поверхности теплообмена, м²
Ду, мм
ВО-06-300-8
3.0
1500
КПСК3 (АО2-20)
52.2
65
Расчетные параметры агрегата отопительного АО 2-20 П3
Ниже представлена таблица с рабочими параметрами агрегата воздушно-отопительного АО2-20 парового (в комплектации с трехрядным
калорифером КПСк3). Рассчитаны показатели производительности по теплу, расхода пара и температуры воздуха на выходе из агрегата
в зависимости от параметров теплоносителя.
Производительность по воздуху, м³/ч
20000
Давление пара, МПа
0,06
0,08
0,1
t пара на входе в отопительный агрегат, °С
85,9
93,5
99,6
Температура входящего в агрегат воздуха, °С
-10
0
+5
+15
-10
0
+5
+15
-10
0
+5
+15
t воздуха на выходе из агрегата, °С
27
34
37
43
30
37
40
46
33
39
42
49
Расход пара агрегатом АО2-20 (КПСк3), кг/ч
414
363
340
295
449
398
375
329
476
428
404
354
Производительность по теплу, кВт
263
231
217
188
284
251
237
208
298
268
253
222
Производительность по воздуху, м³/ч
20000
Давление пара, МПа
0,15
0,2
0,25
t пара на входе в отопительный агрегат, °С
111,4
120,2
127,4
Температура входящего в агрегат воздуха, °С
-10
0
+5
+15
-10
0
+5
+15
-10
0
+5
+15
t воздуха на выходе из агрегата, °С
37
44
47
54
41
48
51
57
44
51
54
61
Расход пара агрегатом АО2-20 (КПСк3), кг/ч
535
482
458
407
577
523
499
450
612
558
533
481
Производительность по теплу, кВт
331
298
283
252
353
320
305
275
371
338
323
291
Производительность по воздуху, м³/ч
20000
Давление пара, МПа
0,3
0,4
0,5
t пара на входе в отопительный агрегат, °С
133,5
143,6
151,8
Температура входящего в агрегат воздуха, °С
-10
0
+5
+20
-10
0
+5
+25
-10
0
+5
+30
t воздуха на выходе из агрегата, °С
47
53
57
66
51
58
61
74
54
61
64
81
Расход пара агрегатом АО2-20 (КПСк3), кг/ч
641
590
561
488
694
638
613
510
739
683
657
523
Производительность по теплу, кВт
385
355
337
293
411
378
363
302
433
400
384
307
Перейдя по ниже выложенным ссылкам можно ознакомиться с теплотехническими данными: парового отопительного агрегата подобного типоразмера и производительности по воздуху,
но укомплектованного более мощным четырехрядным калорифером КПСк
АО 2 20 п4;
водяного аналога агрегата этой модели
АО 2 20 в 3;
всей линейки водяных и паровых агрегатов серии АО 2
Перейти к таблице отопительных агрегатов
