Агрегат АО 2-3 п3

Производство и применение парового агрегата АО 2-3 П3

Агрегат отопительный АО 2-3 одноструйный паровой (на базе вентилятора осевого ВО-06-300 №4 0.25 кВт/1500 об. мин. и трехрядного калорифера КПСк3 572х572 мм) предназначен для воздушного отопления зданий и локального подогрева рабочих мест, осуществляемых с помощью теплоты сухого насыщенного пара до 190 градусов и давлением не более 1.2 МПа. Агрегаты воздушно-отопительные АО 2 3 п3 изготавливаются в соответствии с действующей технической документацией по ТУ 4864-003-55613706-02 с проведением обязательных приемо-сдаточных испытаний. Тепловая мощность установки - 40 кВт, объем нагреваемого воздуха - 2800 м³/ч. Отопительные агрегаты предназначены для эксплуатации в макроклиматических районах с умеренным климатом категории размещения 3 по ГОСТ 15150-69. Сфера применения: мастерские, автосервисы, промышленные боксы, линии сушки.

Устройство и технические характеристики агрегата АО 2-3 П3

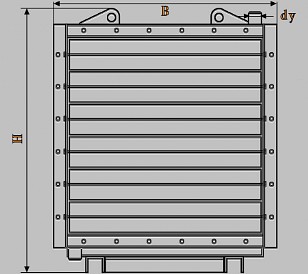

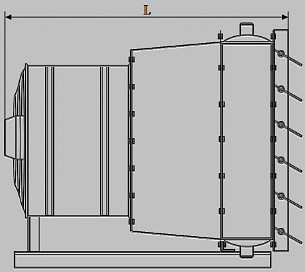

Производительность по воздуху, м³/ч	Производительность по теплу, кВт	Габариты, мм (длина L - ширина B - высота H)	Масса, кг
3000	40	800 х 575 х 790	77

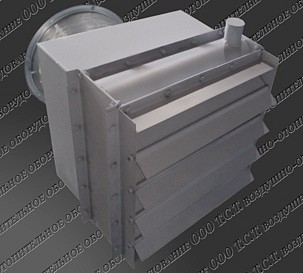

Агрегат отопительно-рециркуляционный АО2-3 паровой

Агрегат воздушный паровой АО2-3 состоит из следующих основных частей:

• калорифера спирально накатного КПСк (трехрядного), применяемого для прогрева воздуха;
• жалюзийной решетки с поворотными лопастями для направления и координации воздушных потоков;
• воздушного перехода (диффузора) между осевым вентилятором и калорифером;
• осевого вентилятора ВО-06-300-4, служащего для подачи воздуха в отопительный агрегат;
• общего конструктивного корпуса для установки и монтажа агрегата.

Комплектуемый вентилятор	Двигатель, кВт/об. мин.		Комплектуемый калорифер	Площадь поверхности теплообмена, м²	Ду, мм
ВО-06-300-4	0.25	1500	КПСК3 (АО2-3)	12.9	50

Расчетные параметры агрегата отопительного АО 2-3 П3

Ниже представлена таблица с рабочими параметрами агрегата воздушно-отопительного АО2-3 парового (в комплектации с трехрядным калорифером КПСк3). Рассчитаны показатели производительности по теплу, расхода пара и температуры воздуха на выходе из агрегата в зависимости от параметров теплоносителя.

Производительность по воздуху, м³/ч	2800
Давление пара, МПа	0,06				0,08				0,1
t пара на входе в отопительный агрегат, °С	85,9				93,5				99,6
Температура входящего в агрегат воздуха, °С	-10	0	+5	+15	-10	0	+5	+15	-10	0	+5	+15
t воздуха на выходе из агрегата, °С	39	45	47	52	44	49	51	57	47	52	55	60
Расход пара агрегатом АО2-3 (КПСк3), кг/ч	76	66	62	54	81	73	69	59	87	78	73	65
Производительность по теплу, кВт	48	42	40	34	51	46	43	37	54	49	46	40

Производительность по воздуху, м³/ч	2800
Давление пара, МПа	0,15				0,2				0,25
t пара на входе в отопительный агрегат, °С	111,4				120,2				127,4
Температура входящего в агрегат воздуха, °С	-10	0	+5	+15	-10	0	+5	+15	-10	0	+5	+15
t воздуха на выходе из агрегата, °С	53	59	61	66	58	64	66	71	62	68	70	75
Расход пара агрегатом АО2-3 (КПСк3), кг/ч	97	87	83	74	105	95	91	82	111	101	97	88
Производительность по теплу, кВт	60	54	51	46	64	58	55	50	67	61	59	53

Производительность по воздуху, м³/ч	2800
Давление пара, МПа	0,3				0,4				0,5
t пара на входе в отопительный агрегат, °С	133,5				143,6				151,8
Температура входящего в агрегат воздуха, °С	-10	0	+5	+20	-10	0	+5	+25	-10	0	+5	+30
t воздуха на выходе из агрегата, °С	66	71	74	81	71	77	79	90	76	81	84	97
Расход пара агрегатом АО2-3 (КПСк3), кг/ч	116	107	101	88	126	115	111	92	133	123	118	95
Производительность по теплу, кВт	70	64	61	53	74	68	66	54	78	72	69	55

Перейдя по ниже выложенным ссылкам можно ознакомиться с теплотехническими данными: парового отопительного агрегата подобного типоразмера и производительности по воздуху, но укомплектованного более мощным четырехрядным калорифером КПСк АО 2 3 п4; водяного аналога агрегата этой модели АО 2 3 в 3; всей линейки водяных и паровых агрегатов серии АО 2 Перейти к таблице всех моделей паровых установок типа АО2
