Производство и применение парового агрегата АО 2-25 П3
Агрегат отопительный АО 2-25 одноструйный паровой (на базе вентилятора осевого ВО-06-300 №8 3 кВт/1500 об. мин. и трехрядного калорифера
КПСк3 1197х1197 мм) предназначен для воздушного отопления зданий и локального подогрева рабочих мест, осуществляемых с помощью теплоты
сухого насыщенного пара до 190 градусов и давлением не более 1.2 МПа. Агрегаты воздушно-отопительные АО 2 25 п3 изготавливаются в
соответствии с действующей технической документацией по ТУ 4864-003-55613706-02 с проведением обязательных приемо-сдаточных испытаний.
Тепловая мощность установки - 271 кВт, объем нагреваемого воздуха - 24000 м³/ч. Отопительные агрегаты предназначены для эксплуатации
в макроклиматических районах с умеренным климатом категории размещения 3 по ГОСТ 15150-69. Сфера применения: помещения промышленного
и сельскохозяйственного назначения значительной площади, закрытые строительные объекты, ангары.
Устройство и технические характеристики агрегата АО 2-25 П3
Производительность по воздуху, м³/ч
Производительность по теплу, кВт

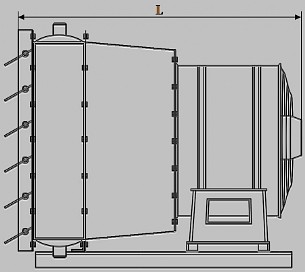

Габариты, мм (длина L - ширина B - высота H)
Масса, кг
25000
266
1075 х 1205 х 1430
269
Агрегат воздушный паровой АО2-25 состоит из следующих основных частей:
• калорифера спирально накатного КПСк (трехрядного), применяемого для прогрева воздуха;
• жалюзийной решетки с поворотными лопастями для направления и координации воздушных потоков;
• воздушного перехода (диффузора) между осевым вентилятором и калорифером;
• осевого вентилятора ВО-06-300-8, служащего для подачи воздуха в отопительный агрегат;
• общего конструктивного корпуса для установки и монтажа агрегата.
Комплектуемый вентилятор
Двигатель, кВт/об. мин.
Комплектуемый калорифер
Площадь поверхности теплообмена, м²
Ду, мм
ВО-06-300-8
3.0
1500
КПСК3 (АО2-25)
66.2
65
Расчетные параметры агрегата отопительного АО 2-25 П3
Ниже представлена таблица с рабочими параметрами агрегата воздушно-отопительного АО2-25 парового (в комплектации с трехрядным
калорифером КПСк3). Рассчитаны показатели производительности по теплу, расхода пара и температуры воздуха на выходе из агрегата
в зависимости от параметров теплоносителя.
Производительность по воздуху, м³/ч
24000
Давление пара, МПа
0,06
0,08
0,1
t пара на входе в отопительный агрегат, °С
85,9
93,5
99,6
Температура входящего в агрегат воздуха, °С
-10
0
+5
+15
-10
0
+5
+15
-10
0
+5
+15
t воздуха на выходе из агрегата, °С
28
34
37
44
31
37
41
47
33
40
43
50
Расход пара агрегатом АО2-25 (КПСк3), кг/ч
505
447
419
359
549
490
457
401
586
522
493
432
Производительность по теплу, кВт
322
285
267
229
346
310
289
253
367
328
309
271
Производительность по воздуху, м³/ч
24000
Давление пара, МПа
0,15
0,2
0,25
t пара на входе в отопительный агрегат, °С
111,4
120,2
127,4
Температура входящего в агрегат воздуха, °С
-10
0
+5
+15
-10
0
+5
+15
-10
0
+5
+15
t воздуха на выходе из агрегата, °С
38
45
48
55
42
49
52
58
45
52
55
61
Расход пара агрегатом АО2-25 (КПСк3), кг/ч
654
589
560
497
705
639
609
550
749
682
652
592
Производительность по теплу, кВт
405
364
346
308
431
391
373
337
454
413
395
359
Производительность по воздуху, м³/ч
24000
Давление пара, МПа
0,3
0,4
0,5
t пара на входе в отопительный агрегат, °С
133,5
143,6
151,8
Температура входящего в агрегат воздуха, °С
-10
0
+5
+20
-10
0
+5
+25
-10
0
+5
+30
t воздуха на выходе из агрегата, °С
48
54
58
67
52
59
62
75
56
62
66
82
Расход пара агрегатом АО2-25 (КПСк3), кг/ч
785
722
687
596
850
781
750
623
901
836
799
640
Производительность по теплу, кВт
472
434
413
358
504
463
444
369
527
489
468
375
Перейдя по ниже выложенным ссылкам можно ознакомиться с теплотехническими данными: парового отопительного агрегата подобного типоразмера и производительности по воздуху,
но укомплектованного более мощным четырехрядным калорифером КПСк
АО 2 25 п4;
водяного аналога агрегата этой модели
АО 2 25 в 3;
всей линейки водяных и паровых агрегатов серии АО 2
Перейти к описанию всех отопительных агрегатов марки АО2
