Производство и применение парового агрегата АО 2-15 П3
Агрегат отопительный АО 2-15 одноструйный паровой (на базе вентилятора осевого ВО-06-300 №6.3 1.1 кВт/1500 об. мин. и трехрядного
калорифера КПСк3 947х947 мм) предназначен для воздушного отопления зданий и локального подогрева рабочих мест, осуществляемых
с помощью теплоты сухого насыщенного пара до 190 градусов и давлением не более 1.2 МПа. Агрегаты воздушно-отопительные АО 2 15 п3
изготавливаются в соответствии с действующей технической документацией по ТУ 4864-003-55613706-02 с проведением обязательных
приемо-сдаточных испытаний. Тепловая мощность установки - 160 кВт, объем нагреваемого воздуха - 13500 м³/ч. Отопительные агрегаты
предназначены для эксплуатации в макроклиматических районах с умеренным климатом категории размещения 3 по ГОСТ 15150-69. Сфера
применения: производственные помещения и цеха, строительные площадки, мастерские, фермы.
Устройство и технические характеристики агрегата АО 2-15 П3
Производительность по воздуху, м³/ч
Производительность по теплу, кВт

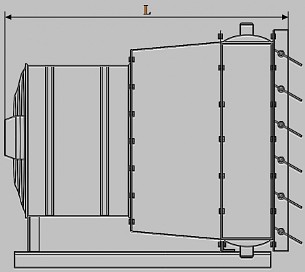

Габариты, мм (длина L - ширина B - высота H)
Масса, кг
15000
160
985 х 955 х 1180
166
Агрегат воздушный паровой АО2-15 состоит из следующих основных частей:
• калорифера спирально накатного КПСк (трехрядного), применяемого для прогрева воздуха;
• жалюзийной решетки с поворотными лопастями для направления и координации воздушных потоков;
• воздушного перехода (диффузора) между осевым вентилятором и калорифером;
• осевого вентилятора ВО-06-300-6.3, служащего для подачи воздуха в отопительный агрегат;
• общего конструктивного корпуса для установки и монтажа агрегата.
Комплектуемый вентилятор
Двигатель, кВт/об. мин.
Комплектуемый калорифер
Площадь поверхности теплообмена, м²
Ду, мм
ВО-06-300-6.3
1.1
1500
КПСК3 (АО2-15)
39.9
65
Расчетные параметры агрегата отопительного АО 2-15 П3
Ниже представлена таблица с рабочими параметрами агрегата воздушно-отопительного АО2-15 парового (в комплектации с трехрядным
калорифером КПСк3). Рассчитаны показатели производительности по теплу, расхода пара и температуры воздуха на выходе из агрегата
в зависимости от параметров теплоносителя.
Производительность по воздуху, м³/ч
13500
Давление пара, МПа
0,06
0,08
0,1
t пара на входе в отопительный агрегат, °С
85,9
93,5
99,6
Температура входящего в агрегат воздуха, °С
-10
0
+5
+15
-10
0
+5
+15
-10
0
+5
+15
t воздуха на выходе из агрегата, °С
30
36
39
45
33
39
42
48
35
42
45
51
Расход пара агрегатом АО2-15 (КПСк3), кг/ч
295
261
244
211
321
286
269
236
343
306
288
255
Производительность по теплу, кВт
188
166
156
135
203
181
170
149
215
192
181
160
Производительность по воздуху, м³/ч
13500
Давление пара, МПа
0,15
0,2
0,25
t пара на входе в отопительный агрегат, °С
111,4
120,2
127,4
Температура входящего в агрегат воздуха, °С
-10
0
+5
+15
-10
0
+5
+15
-10
0
+5
+15
t воздуха на выходе из агрегата, °С
41
47
50
56
44
51
54
60
48
54
57
64
Расход пара агрегатом АО2-15 (КПСк3), кг/ч
381
345
328
293
414
375
357
322
437
401
382
344
Производительность по теплу, кВт
236
214
203
181
253
229
218
197
265
243
232
209
Производительность по воздуху, м³/ч
13500
Давление пара, МПа
0,3
0,4
0,5
t пара на входе в отопительный агрегат, °С
133,5
143,6
151,8
Температура входящего в агрегат воздуха, °С
-10
0
+5
+20
-10
0
+5
+25
-10
0
+5
+30
t воздуха на выходе из агрегата, °С
50
57
60
69
55
61
65
77
59
65
68
84
Расход пара агрегатом АО2-15 (КПСк3), кг/ч
461
421
403
349
497
459
438
365
527
489
470
375
Производительность по теплу, кВт
277
253
242
210
295
272
259
216
309
286
275
220
Перейдя по ниже выложенным ссылкам можно ознакомиться с теплотехническими данными: парового отопительного агрегата подобного типоразмера и производительности по воздуху,
но укомплектованного более мощным четырехрядным калорифером КПСк
АО 2 15 п4;
водяного аналога агрегата этой модели
АО 2 15 в 3;
всей линейки водяных и паровых агрегатов серии АО 2
Перейти к таблице воздушно-отопительных агрегатов АО2
