Электрокалориферная установка СФОЦ-250
Сфера применения электрической установки СФОЦ-250
Электрокалориферная установка СФОЦ-250 производства предприятия ООО Т.С.Т. – наиболее мощный воздушный электрический нагреватель соответствующей линейки. Приточный воздух, нагнетаемый центробежным вентилятором, подогревается в калорифере и подается в отапливаемые производственные помещения, ангары, промышленные площадки и хозяйственные комплексы, в вентиляционные системы шахт и рудников. Производство электрокалориферных установок СФОЦ-250 осуществляется согласно требованиям технических условий ТУ 3442-005-55613706-02. Ориентировочный объем обогреваемого установкой помещения – от 5000 до 8000 м3. Электрические воздухонагревательные агрегаты рассчитаны на работу в макроклиматических районах с умеренным и холодным климатом (УХЛ) категории размещения 4 по ГОСТ 15150-69.

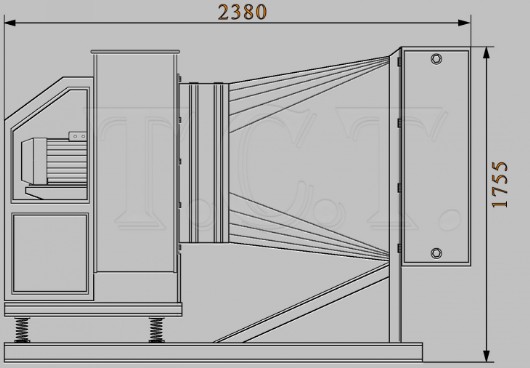

Конструкция и чертеж электрокалориферной установки СФОЦ-250

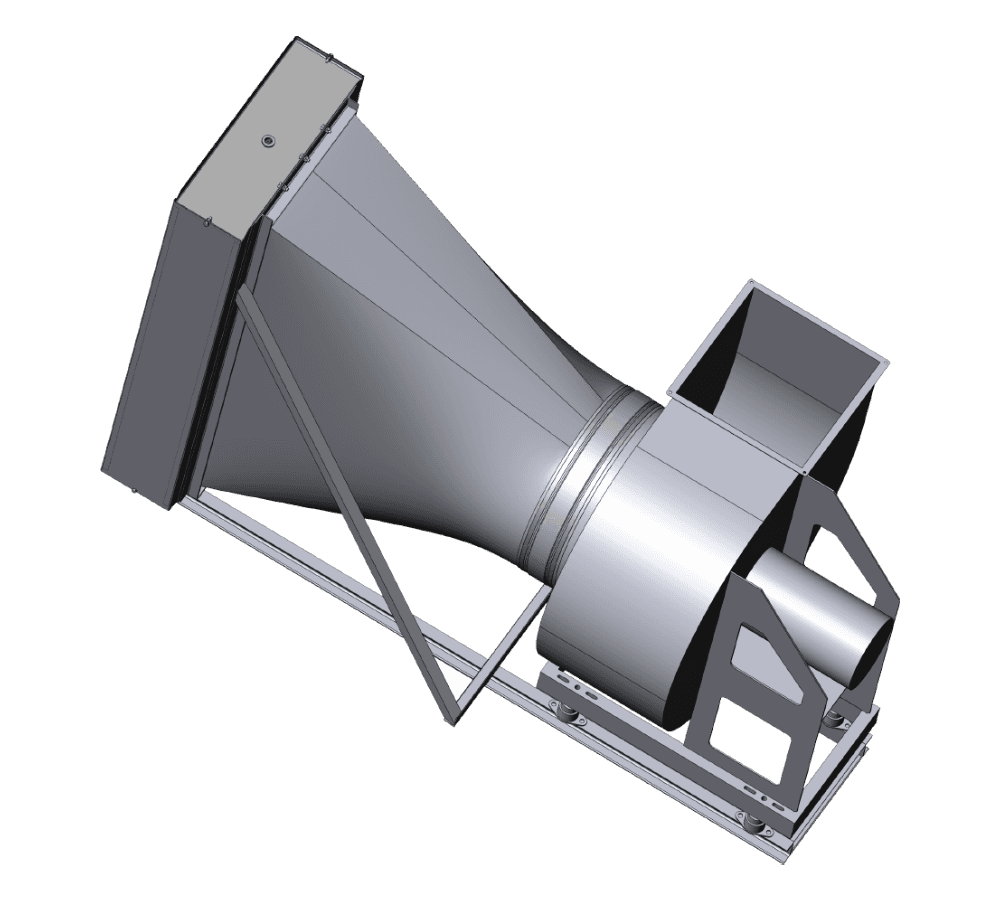

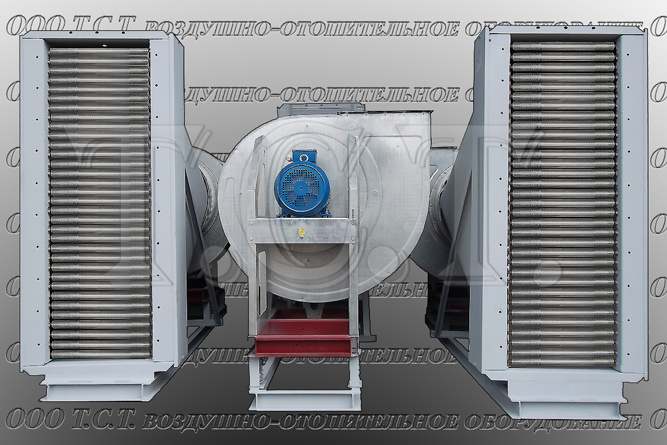

Электрическая нагревательная установка серии СФОЦ (ЭКОЦ) 250 представляет собой сборный отопительный агрегат, состоящий из установленных на общей раме калорифера и радиального вентилятора с электродвигателем. Между собой электрокалорифер и вентилятор объединены переходным патрубком. В целях защиты электрического модуля от вибрации, вентилятор крепится на раме на виброоснованиях, переходной патрубок соединен с вентилятором мягкой вставкой.
Технические характеристики и комплектация СФОЦ-250

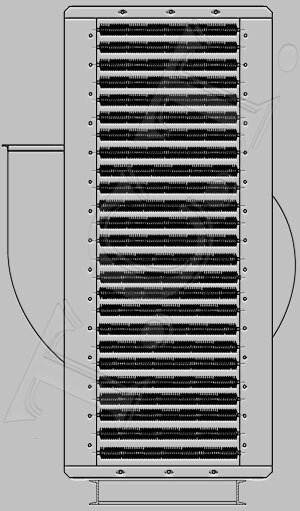

Основными комплектуемыми изделиями установки СФОЦ (ЭКОЦ) 250 являются электрокалорифер СФО (ЭКО) номинальной мощностью 250 кВт и центробежный вентилятор низкого давления ВР 85-77 № 6.3 (7.5 кВт/1500 об./мин.) номинальной производительностью 12000 м3/час. Электрический калорифер СФО-250 представляет собой жесткий металлический короб прямоугольного сечения, внутри которого в три ряда располагаются оребренные алюминием нагревательные элементы ТЭНР. Выводы нагревателей, соединенные перемычками в секции, находятся в левой и правой частях корпуса. Для технического обслуживания и замены ТЭНРов, каждая электрокалориферная промышленная установка СФОЦ-250 производства ООО Т.С.Т комплектуется запасными электрическими трубчатыми нагревателями в количестве шестнадцати штук.
По отдельному запросу, возможна комплектация электрокалориферной установки шкафом управления. Блок управления специально разработан для подключения к сети и обеспечения защиты тепловентиляторов серии СФОЦ. Шкаф оснащен тремя видами реле для защиты соответствующей приточной установки от аварийных режимов работы. Кликнув по ссылке можно ознакомиться с техническими параметрами и комплектацией электрического щита ШУК-250.
В таблице представлены основные технические характеристики и справочные данные по необходимым комплектуемым изделиям для запуска электрической промышленной установки в работу.
| Электрокалориферная установка СФОЦ-250. Технические характеристики | |
|---|---|
| Напряжение питающей сети, В | 380 |
| Частота питающей сети, Гц | 50 |
| Число фаз питающей сети | 3 |
| Напряжение на нагревателе, В | 220 |
| Тип ТЭНов | оребренные |
| Схема соединения нагревателей | звезда |
| Установленная мощность электрокалорифера, кВт | 247.5 |
| Количество электрических секций | 3 |
| Мощность одной секции электрокалорифера, кВт | 82.5 |
| Производительность по воздуху, м3/час | 6800 - 17800 |
| Аэродинамическое сопротивление калорифера, не более, Па | 300 |
| Давление, развиваемое вентилятором, Па | 1350 - 730 |
| Перепад t входящего / выходящего воздуха, °С | 70 |
| Номер комплектуемого вентилятора ВР 85-77 (ВЦ 4-75) | 6.3 |
| Двигатель вентилятора, кВт | 7.5 |
| об/мин | 1500 |
| Расчетный ток линии электрокалорифера, А | 376 |
| Расчетный ток одной секции электрокалорифера, А | 125 |
| Расчетный ток линии электродвигателя вентилятора, А | 15 |
| Пусковые токи электродвигателя, А | 109 |
| Расчетный ток магистрали, питающей установку, А | 391 |
| Силовой кабель от сети, минимальное сечение медной жилы кабеля, мм2 | 185 |
| Кабель на секции, минимальное сечение медной жилы на каждую фазу секции, мм2 | 50 |
| Кабель на электродвигатель, минимальное сечение медной жилы кабеля, мм2 | 6 |
| Внешние габаритные размеры, мм | 2380 х 1150 х 1755 |
| Масса агрегата в сборе, кг | 370 |

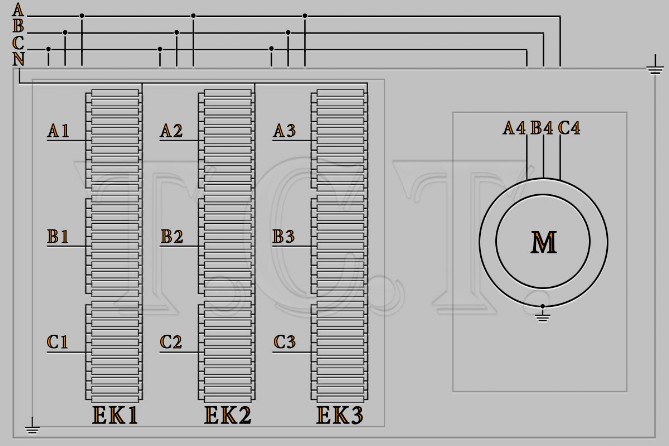

Электрическая схема подключения воздухонагревательной установки СФОЦ-250
Ниже представлена принципиальная схема подключения установки без комплектации шкафом управления. Отдельную электрическую схему подключения электрокалорифера СФО-250 и подключение СФОЦ-250 со шкафом управления калорифером ШУК-250 можно посмотреть, перейдя по ссылкам выше. Установку электрического воздушного нагревателя следует осуществлять согласно представленной электросхемы соединения и выложенной выше технической информации.
Монтаж, подключение и порядок работы приточной установки СФОЦ-250
Перед монтажом промышленного тепловентилятора СФОЦ (ЭКОЦ) 250 следует проверить основные узлы воздушного нагревателя с целью выявления и исправления повреждений,
образовавшихся при транспортировке. Произвести прокладку питающих проводов по расчетным токам нагрузки, в соответствии с действующими ПУЭ. Справочная информация
по сечению кабеля для подключения представлена в технической таблице выше. При эксплуатации агрегата без шкафа управления, рекомендуется оборудовать подводящую
электрическую сеть устройством защитного отключения. Проверить надежность крепления контактных соединений и проводов. Корпус электрокалориферной установки,
электрокалорифера и вентилятора должны быть надежно заземлены. После запуска агрегата, убедиться, что вентилятор вращается по направлению указательной стрелки
на его корпусе. При необходимости поменять местами соседние фазы на клеммнике двигателя вентилятора.
При покупке установки СФОЦ 250 без шкафа управления рекомендуется приобрести температурное и ветровое реле, служащие для защиты агрегата от аварийных условий работы.
