Электрокалорифер СФО-250
Сфера применения электрокалорифера СФО-250
Электрокалорифер СФО-250 производства ООО Т.С.Т. – наиболее мощный электрический воздухонагреватель соответствующей линейки, предназначенный для отопления больших производственных помещений и крупных хозяйственных комплексов. Для организации эффективной вентиляции и подогрева воздуха шахт и рудников, промышленные калориферы СФО-250 используются в составе электрокалориферных установок, расположенных на поверхности. Установленная мощность калорифера - 247.5 кВт. Приточные нагреватели рассчитаны на работу в макроклиматических районах с умеренным и холодным климатом (УХЛ) категории размещения 4 по ГОСТ 15150-69. Электрокалориферы СФО-250 изготавливаются и проходят приемо-сдаточные испытания в соответствии с ТУ 3442-004-55613706-02.

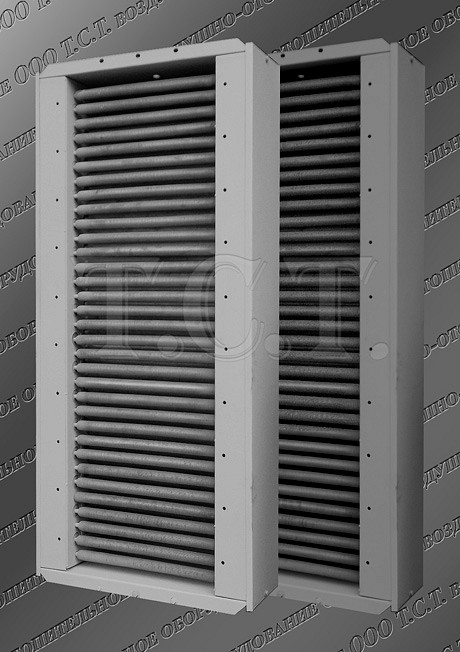

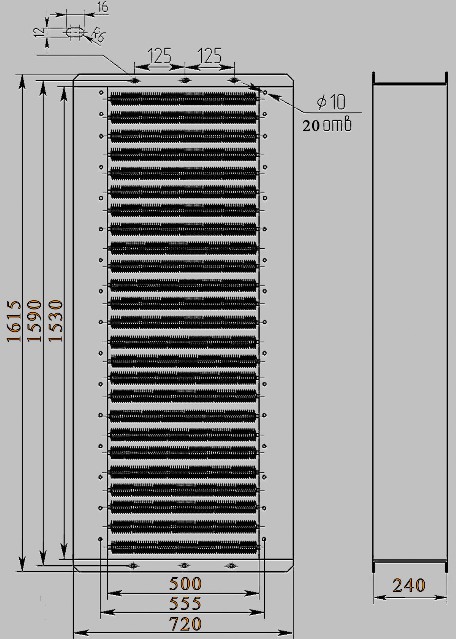

Конструкция и чертеж электрического калорифера СФО-250
Электрокалорифер СФО (ЭКО) 250 представляет собой сварной монолитный металлический корпус с вмонтированными трубчатыми электронагревателями с развитой алюминиевой оребренной поверхностью. Алюминиевое спирально-накатное оребрение применяемых элементов, позволяет на порядок увеличить площадь поверхности нагрева, добиться высокой тепловой производительности электрического калорифера и снизить его ваттную нагрузку в 2-3 раза. Габаритные размеры калорифера СФО-250 представлены на чертеже ниже.
Технические характеристики и комплектация электрокалориферов типа СФО-250
Электрокалорифер СФО (ЭКО) 250 можно эксплуатировать как комплектующим изделием к электрокалориферной установке СФОЦ (ЭКОЦ) 250, так и индивидуально, и в составе сборных секций в вентиляционных системах.
В качестве дополнительного оборудования, для обеспечения защиты и синхронизации процессов работы калорифера с системой управления вентилятора, рекомендуется приобрести ШУК-250.
В таблице представлены основные технические характеристики, справочные данные по необходимым комплектуемым изделиям для запуска электрического калорифера типа ЭК в работу.
| Электрокалорифер СФО-250. Технические характеристики | |
|---|---|
| Номинальная мощность одного нагревателя, кВт | 2.5 |
| Напряжение питающей сети, В | 380 |
| Напряжение на нагревателе, В | 220 |
| Частота сети, Гц | 50 |
| Число фаз | 3 |
| Тип ТЭНов | оребренные |
| Количество электрических секций | 3 |
| Схема соединений нагревателей в секции | звезда |
| Количество нагревателей, общее, шт. | 99 |
| Количество нагревателей, секция, шт. | 33 |
| Количество нагревателей, группа секции, шт. | 11 |
| Установленная мощность, общая, кВт | 247.5 |
| Установленная мощность, секция, кВт | 82.5 |
| Установленная мощность, группа секции, кВт | 27.5 |
| Производительность по воздуху, м3/ч, не менее | 10000 |
| Расчетный ток линии электрокалорифера, А | 376 |
| Расчетный ток одной секции электрокалорифера, А | 125 |
| Силовой кабель от сети, минимальное сечение медной жилы кабеля, мм2 | 185 |
| Кабель на секции, минимальное сечение медной жилы на каждую фазу секции, мм2 | 50 |
| Внешние габаритные размеры, мм | 1615 х 720 х 240 |
| Масса нагревательного блока, кг | 82 |

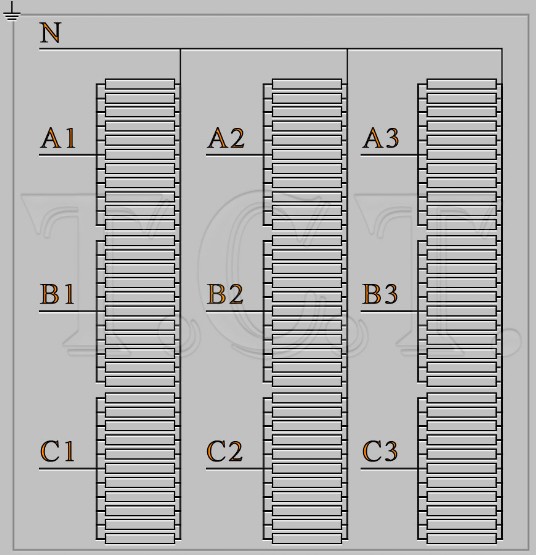

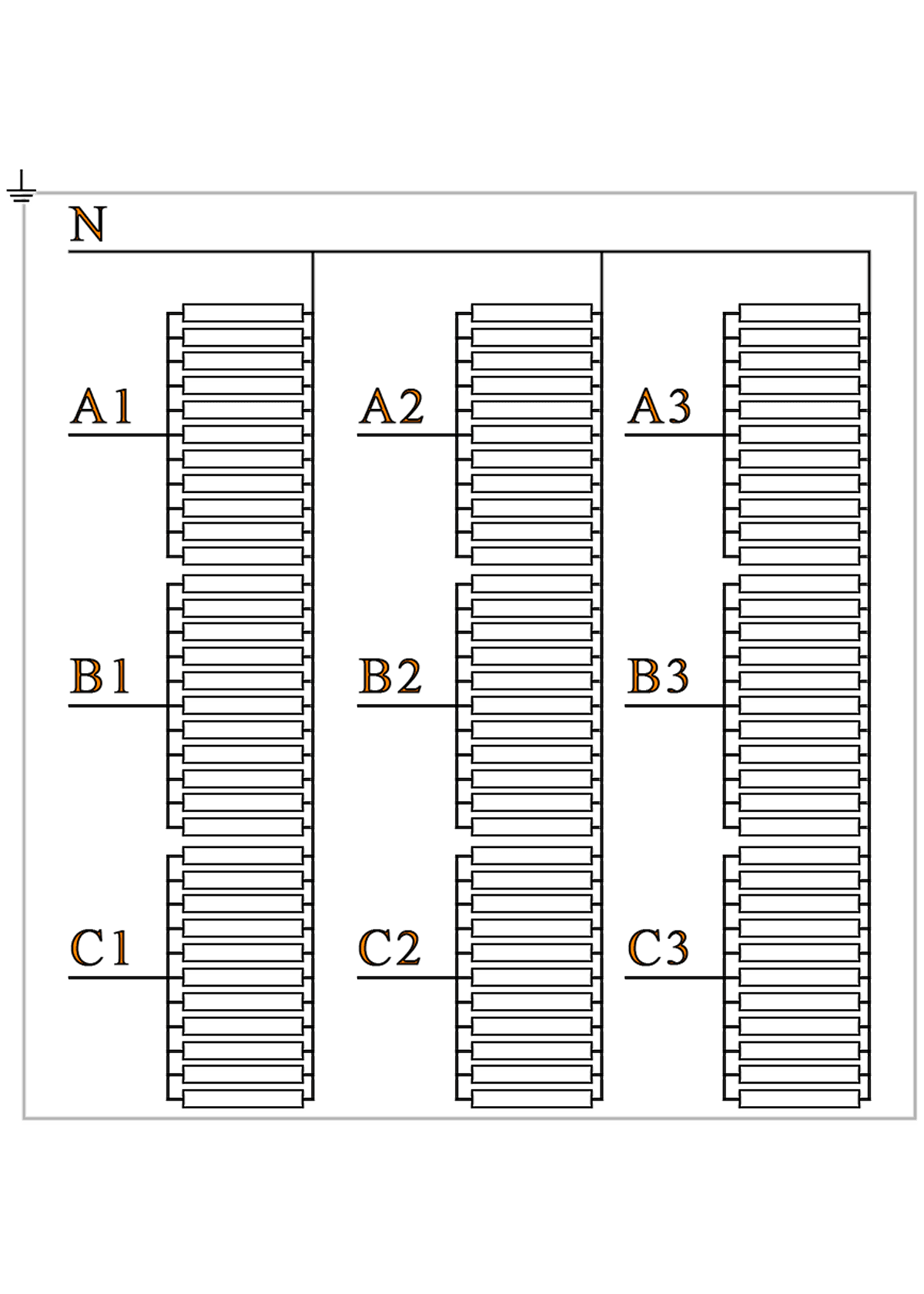

Электрическая принципиальная схема подключения калорифера СФО-250

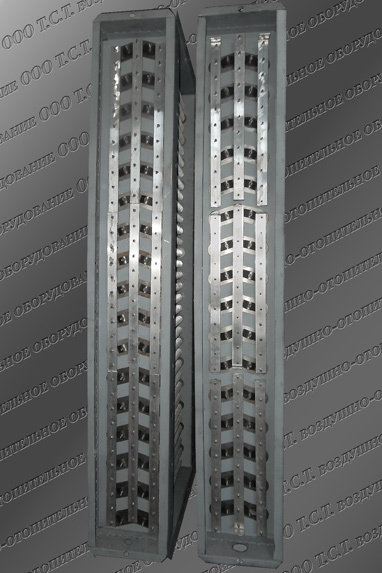

Ниже приведена электрическая схема установки электрического калорифера СФО-250. Расключение и подключение к сети электрического промышленного нагревателя производится согласно представленной схемы соединения и выложенной выше технической информации. Для наглядности представлено фото калорифера СФО (ЭКО) 250 с выводами ТЭНов, соединенных алюминиевыми перемычками.
Эксплуатация электрического калорифера СФО-250
Приточный воздухонагревательный калорифер СФО (ЭКО) 250 рассчитан на работу в воздушном потоке. Минимальная скорость воздушного потока
в зоне теплообмена должна составлять 6 м/сек. Этим обеспечивается эффективная термическая нагрузка тэнов, не приводящая
к их перегреву. Электропитание на калорифер должно подаваться только при достижении достаточной скорости проходящего
воздуха, минимальное значение которого приведено выше.
Для контроля и ограничения температуры на поверхности алюминиевого оребрения ТЭНов, рекомендуется приобрести температурное
реле ТРМ-11. В корпусе каждого отопительного модуля СФО 250 производства предприятия ООО Т.С.Т., имеется втулка с резьбой
под крепление данного температурного датчика. Для нормальной работы колба реле должна надежно касаться оребрения тэна. Температурное
реле разрывает цепь управления установкой в случае превышения температуры нагревателей выше допустимых 190°С.
Во время монтажа приточного нагревателя, необходимо предусмотреть возможность блокировки электрокалорифера, в случае
прекращения поступления воздуха. Одним из средств контроля может служить ветровое реле, выпускаемое нашим предприятием,
которое автоматически отключает электрические секции нагревателей при остановке вентилятора.
