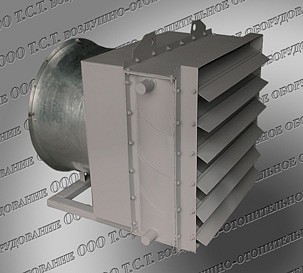

Производство и назначение водяного агрегата АО 2-6.3 В4
АО 2 6.3 - агрегат отопительный воздушный водяной (на базе осевого вентилятора ВО-06-300 №6.3 0.37 кВт/1000 об. мин. и четырехрядного
калорифера КСк4 780х780 мм) предназначен для нагрева рециркуляционного, внешнего или смешанного воздуха с помощью теплоты горячей
или перегретой воды с температурой до 180 °С и давлением не более 1.2 МПа. Производство и приемо-сдаточные испытания отопительных
агрегатов АО 2-6,3 в4 осуществляются согласно ТУ 4864-003-55613706-02 с обязательной проверкой комплектуемого водяного калорифера
на герметичность. Воздушно-отопительные агрегаты АО 2-6.3 эксплуатируются в районах с умеренным климатом 3-й категории размещения
согласно ГОСТ 15150-69. Объем нагреваемого установкой воздуха – 6700 м³/ч, производительность по теплу – 97 кВт. Сфера применения:
помещения производственного назначения, ангары и склады, строительные площадки.
Устройство и технические характеристики агрегата АО 2-6.3 В4
Производительность по воздуху, м³/ч
Производительность по теплу, кВт

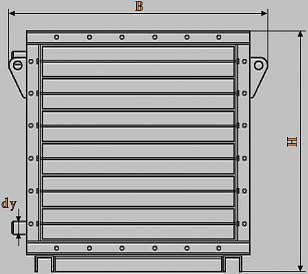

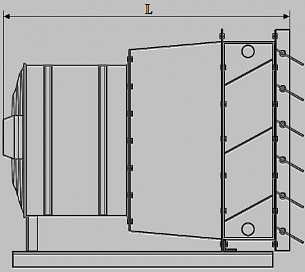

Габариты, мм (длина L - ширина B - высота H)
Масса, кг
6300
97
985 х 920 х 865
142

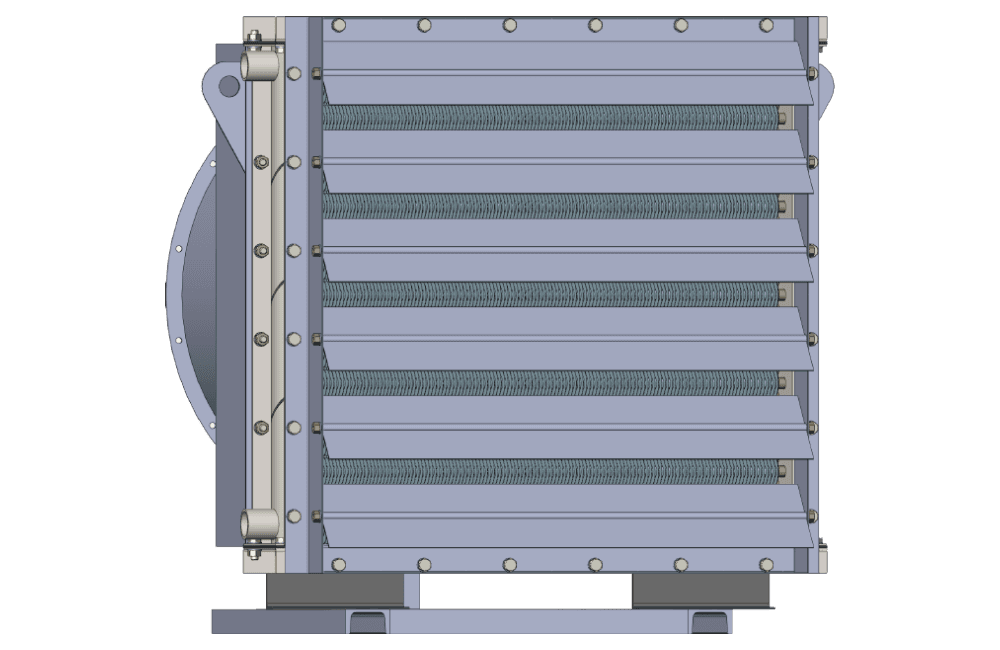

АО2-6.3 агрегат отопительный воздушный конструктивно состоит из следующих основных элементов:
• поворотных лопаток или жалюзи, применяемых для изменения направления потока нагретого воздуха;
• переходника или диффузора между калорифером и вентилятором;
• вентилятора осевого ВО-06-300-6.3, используемого для подачи воздуха в воздушный агрегат;
• общей сварной рамы, служащей для установки агрегата в рабочем положении.
Комплектуемый вентилятор
Двигатель, кВт/об. мин.
Комплектуемый калорифер
Площадь поверхности теплообмена, м²
Ду, мм
ВО-06-300-6.3
0.37
1000
КСК4 (АО2-6.3)
34.4
32
Расчетные параметры отопительного агрегата АО 2-6.3 В4
Ниже представлена таблица с показателями рабочих расчетов водяного отопительного агрегата АО2-6,3 (на базе четырехрядного калорифера КСк). Представлены следующие данные:
температурный график теплоносителя, температура входящего и выходящего из агрегата воздуха, гидравлическое сопротивление и расход теплоносителя, производительность по теплу.
Производительность по воздуху, м³/ч
6700
График теплоносителя, °С
150/70
130/70
115/70
Температура воздуха на входе, °С
-10
0
+5
+15
-10
0
+5
+15
-10
0
+5
+15
t воздуха на выходе из агрегата АО2-6,3 (КСк4), °С
44
49
52
56
42
47
49
54
40
45
47
52
Расход теплоносителя, м³/ч
1,5
1,4
1,3
1,1
2,0
1,7
1,6
1,3
2,5
2,2
2,0
1,7
Гидравлическое сопротивление, кПа
2,1
1,6
1,4
1,0
3,2
2,4
2,1
1,5
5,2
3,8
3,3
2,4
Тепловая мощность отопительного агрегата, кВт
139
122
113
97
133
116
107
91
129
111
103
87
Производительность по воздуху, м³/ч
6700
График теплоносителя, °С
105/70
95/70
90/65
Температура воздуха на входе, °С
-10
0
+5
+15
-10
0
+5
+15
-10
0
+5
+15
t воздуха на выходе из агрегата АО2-6,3 (КСк4), °С
39
44
46
51
38
43
45
50
36
40
42
47
Расход теплоносителя, м³/ч
3,2
2,7
2,5
2,1
4,3
3,7
3,4
2,8
4,1
3,5
3,2
2,6
Гидравлическое сопротивление, кПа
8,1
6,0
5,1
3,6
15,3
11,2
9,3
6,5
13,3
9,7
8,0
5,4
Тепловая мощность отопительного агрегата, кВт
127
109
100
84
125
107
98
81
117
99
91
75
Производительность по воздуху, м³/ч
6700
График теплоносителя, °С
85/60
80/60
70/50
Температура воздуха на входе, °С
-10
0
+5
+15
-10
0
+5
+15
-10
0
+5
+15
t воздуха на выходе из агрегата АО2-6,3 (КСк4), °С
33
37
39
44
32
36
38
43
27
31
33
37
Расход теплоносителя, м³/ч
3,8
3,2
2,9
2,4
4,8
4,0
3,6
2,9
4,1
3,3
3,0
2,3
Гидравлическое сопротивление, кПа
11,5
8,1
6,8
4,5
17,9
12,4
10,2
6,7
12,9
8,7
6,9
4,1
Тепловая мощность отопительного агрегата, кВт
110
92
84
68
109
91
83
66
94
76
68
53
Перейдя по ниже выложенным ссылкам можно ознакомиться с теплотехническими данными: водяного отопительного агрегата подобного типоразмера и производительности по воздуху,
но укомплектованного менее мощным трехрядным калорифером КСк
АО 2 6.3 в 3;
парового аналога агрегата этой модели
АО 2 6,3 п4;
всей линейки водяных и паровых агрегатов серии АО 2
Вернуться к таблице отопительных агрегатов
