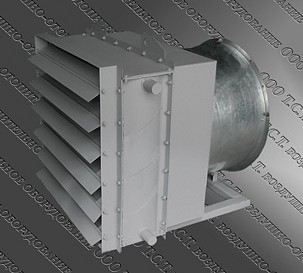

Производство и применение водяного агрегата АО 2-6.3 В3
Агрегат АО 2-6.3 воздушно-отопительный водяной (в комплектации с осевым вентилятором ВО-06-300 №6.3 0.37 кВт/1000 об. мин. и трехрядным
калорифером КСк3 780х780 мм) применяется для нагрева воздуха, дежурного и резервного отопления с использованием в качестве теплоносителя
горячей или перегретой воды температурой не более 180 °С и рабочим давлением до 1.2 МПа. Изготовление и приемка воздушно-отопительных
агрегатов типа АО 2 6 3 в3 осуществляется в соответствии с ТУ 4864-003-55613706-02 с гидравлической проверкой комплектуемого калорифера.
Водяные отопительные агрегаты АО 2-6.3 предназначены для эксплуатации в районах с умеренным климатом категории размещения
3 по ГОСТ 15150. Тепловая мощность установки – 82 кВт, производительность по воздуху - 6700 м³/ч. Сфера применения: мастерские,
производственные и сельскохозяйственные комплексы, гаражи, закрытые автостоянки.
Устройство и технические характеристики агрегата АО 2-6.3 В3
Производительность по воздуху, м³/ч
Производительность по теплу, кВт

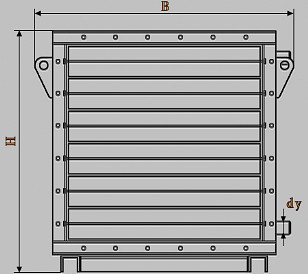

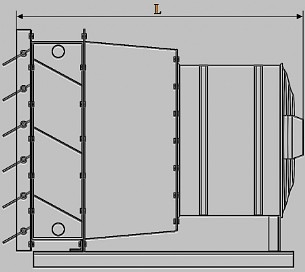

Габариты, мм (длина L - ширина B - высота H)
Масса, кг
6300
82
985 х 920 х 865
128
Агрегат АО2-6.3 воздушно-отопительный комплектуется следующими основными элементами:
• осевой вентилятор ВО-06-300-6.3, устанавливаемый для забора воздуха из помещения в воздушно отопительный агрегат;
• диффузор или воздушный переход между калорифером и вентилятором;
• калорифер (теплообменник) водяной типа КСк трехрядный, служащий для подогрева нагнетаемого вентилятором воздуха;
• поворотные жалюзи, предназначенные для направления и распределения воздушного потока в горизонтальной плоскости;
• основание, служащее для установки агрегата в рабочем положении.
Комплектуемый вентилятор
Двигатель, кВт/об. мин.
Комплектуемый калорифер
Площадь поверхности теплообмена, м²
Ду, мм
ВО-06-300-6.3
0.37
1000
КСК3 (АО2-6.3)
26.1
32
Расчетные параметры отопительного агрегата АО 2-6.3 В3
Ниже представлена таблица с показателями рабочих расчетов водяного воздушно-отопительного агрегата типа АО2-6.3 (на базе трехрядного
калорифера КСк). Представлены следующие данные: график теплоносителя, температура воздуха на входе и на выходе из рециркуляционного
агрегата, сопротивление по воде и расход теплоносителя, тепловая мощность.
Производительность по воздуху, м³/ч
6700
График теплоносителя, °С
150/70
130/70
115/70
Температура воздуха на входе, °С
-10
0
+5
+15
-10
0
+5
+15
-10
0
+5
+15
t воздуха на выходе из агрегата АО2-6.3 (КСк3), °С
36
42
45
50
34
40
43
48
33
39
41
47
Расход теплоносителя, м³/ч
1,3
1,2
1,1
0,9
1,7
1,5
1,4
1,2
2,2
1,9
1,7
1,5
Гидравлическое сопротивление, кПа
2,6
2,0
1,7
1,3
4,0
3,1
2,6
1,8
6,5
4,8
4,2
3,0
Тепловая мощность отопительного агрегата, кВт
119
104
96
82
114
99
91
78
111
95
88
74
Производительность по воздуху, м³/ч
6700
График теплоносителя, °С
105/70
95/70
90/65
Температура воздуха на входе, °С
-10
0
+5
+15
-10
0
+5
+15
-10
0
+5
+15
t воздуха на выходе из агрегата АО2-6.3 (КСк3), °С
32
38
40
46
31
37
40
45
30
35
37
42
Расход теплоносителя, м³/ч
2,7
2,3
2,2
1,8
3,8
3,2
3,0
2,5
3,5
3,0
2,7
2,3
Гидравлическое сопротивление, кПа
10,2
7,6
6,4
4,5
19,5
14,3
12,1
8,4
17,1
12,3
10,2
6,8
Тепловая мощность отопительного агрегата, кВт
109
94
86
72
108
92
85
70
101
86
78
64
Производительность по воздуху, м³/ч
6700
График теплоносителя, °С
85/60
80/55
70/50
Температура воздуха на входе, °С
-10
0
+5
+15
-10
0
+5
+15
-10
0
+5
+15
t воздуха на выходе из агрегата АО2-6.3 (КСк3), °С
27
32
35
40
24
29
32
37
21
27
29
34
Расход теплоносителя, м³/ч
3,3
2,8
2,5
2,0
3,1
2,6
2,3
1,8
3,5
2,9
2,6
2,0
Гидравлическое сопротивление, кПа
14,8
10,5
8,5
5,6
12,6
8,7
7,1
4,5
16,4
11,0
8,8
5,3
Тепловая мощность отопительного агрегата, кВт
95
79
72
58
88
73
66
52
81
66
59
45
Перейдя по ниже выложенным ссылкам можно ознакомиться с теплотехническими данными: водяного воздушно-отопительного агрегата подобного типоразмера и производительности по воздуху,
но укомплектованного более мощным четырехрядным калорифером КСк
АО 2 6,3 в 4;
парового аналога агрегата этой модели
АО 2 6.3 п3;
всей линейки водяных и паровых агрегатов серии АО 2
Таблица с теплотехническими характеристиками всех моделей агрегатов АО 2
