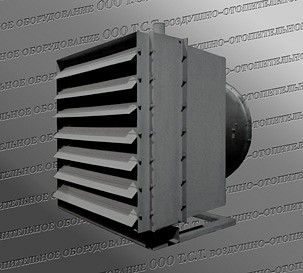

Производство и применение парового агрегата АО 2-6.3 П3
Агрегат отопительный АО 2-6.3 одноструйный паровой (на базе вентилятора осевого ВО-06-300 №6.3 0.37 кВт/1000 об. мин. и трехрядного
калорифера КПСк3 780х780 мм) предназначен для воздушного отопления зданий и локального подогрева рабочих мест, осуществляемых с
помощью теплоты сухого насыщенного пара до 190 градусов и давлением не более 1.2 МПа. Агрегаты воздушно-отопительные АО 2 6 3 п3
изготавливаются в соответствии с действующей технической документацией по ТУ 4864-003-55613706-02 с проведением обязательных
приемо-сдаточных испытаний. Тепловая мощность установки - 90 кВт, объем нагреваемого воздуха - 6700 м³/ч. Отопительные агрегаты
предназначены для эксплуатации в макроклиматических районах с умеренным климатом категории размещения 3 по ГОСТ 15150-69. Сфера
применения: складские и производственные помещения, ремонтные мастерские, гаражные комплексы.
Устройство и технические характеристики агрегата АО 2-6.3 П3
Производительность по воздуху, м³/ч
Производительность по теплу, кВт

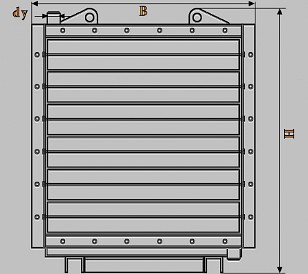

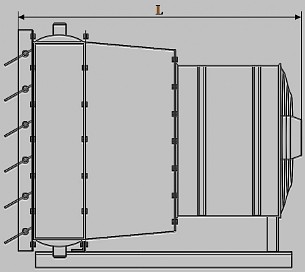

Габариты, мм (длина L - ширина B - высота H)
Масса, кг
6300
83
985 х 785 х 1000
128
Агрегат воздушный паровой АО2-6.3 состоит из следующих основных частей:
• калорифера спирально накатного КПСк (трехрядного), применяемого для прогрева воздуха;
• жалюзийной решетки с поворотными лопастями для направления и координации воздушных потоков;
• воздушного перехода (диффузора) между осевым вентилятором и калорифером;
• осевого вентилятора ВО-06-300-6.3, служащего для подачи воздуха в отопительный агрегат;
• общего конструктивного корпуса для установки и монтажа агрегата.
Комплектуемый вентилятор
Двигатель, кВт/об. мин.
Комплектуемый калорифер
Площадь поверхности теплообмена, м²
Ду, мм
ВО-06-300-6.3
0.37
1000
КПСК3 (АО2-6.3)
26.1
50
Расчетные параметры агрегата отопительного АО 2-6.3 П3
Ниже представлена таблица с рабочими параметрами агрегата воздушно-отопительного АО2-6.3 парового (в комплектации с трехрядным
калорифером КПСк3). Рассчитаны показатели производительности по теплу, расхода пара и температуры воздуха на выходе из агрегата
в зависимости от параметров теплоносителя.
Производительность по воздуху, м³/ч
6700
Давление пара, МПа
0,06
0,08
0,1
t пара на входе в отопительный агрегат, °С
85,9
93,5
99,6
Температура входящего в агрегат воздуха, °С
-10
0
+5
+15
-10
0
+5
+15
-10
0
+5
+15
t воздуха на выходе из агрегата, °С
35
41
44
49
39
45
48
53
42
48
51
56
Расход пара агрегатом АО2-6.3 (КПСк3), кг/ч
167
147
137
119
181
161
151
132
192
172
162
143
Производительность по теплу, кВт
107
94
87
76
114
101
95
84
121
108
101
90
Производительность по воздуху, м³/ч
6700
Давление пара, МПа
0,15
0,2
0,25
t пара на входе в отопительный агрегат, °С
111,4
120,2
127,4
Температура входящего в агрегат воздуха, °С
-10
0
+5
+15
-10
0
+5
+15
-10
0
+5
+15
t воздуха на выходе из агрегата, °С
48
54
57
62
52
58
61
67
56
62
65
70
Расход пара агрегатом АО2-6.3 (КПСк3), кг/ч
215
194
183
165
232
211
201
180
246
224
214
195
Производительность по теплу, кВт
133
120
113
102
142
129
123
110
149
136
130
118
Производительность по воздуху, м³/ч
6700
Давление пара, МПа
0,3
0,4
0,5
t пара на входе в отопительный агрегат, °С
133,5
143,6
151,8
Температура входящего в агрегат воздуха, °С
-10
0
+5
+20
-10
0
+5
+25
-10
0
+5
+30
t воздуха на выходе из агрегата, °С
59
65
68
76
64
70
73
85
69
75
77
92
Расход пара агрегатом АО2-6.3 (КПСк3), кг/ч
258
237
226
196
279
257
246
204
295
273
263
210
Производительность по теплу, кВт
155
142
136
118
165
152
146
121
173
160
154
123
Перейдя по ниже выложенным ссылкам можно ознакомиться с теплотехническими данными: парового отопительного агрегата подобного типоразмера и производительности по воздуху,
но укомплектованного более мощным четырехрядным калорифером КПСк
АО 2 6,3 п4;
водяного аналога агрегата этой модели
АО 2 6.3 в 3;
всей линейки водяных и паровых агрегатов серии АО 2
Вернуться к таблице всех моделей воздушных агрегатов АО2
