Производство и применение водяного агрегата АО 2-3 В3
Агрегат АО 2-3 воздушно-отопительный водяной (в комплектации с осевым вентилятором ВО-06-300 №4 0.25 кВт/1500 об. мин. и трехрядным
калорифером КСк3 572х572 мм) применяется для нагрева воздуха, дежурного и резервного отопления с использованием в качестве теплоносителя
горячей или перегретой воды температурой не более 180 °С и рабочим давлением до 1.2 МПа. Изготовление и приемка воздушно-отопительных
агрегатов типа АО 2 3 в3 осуществляется в соответствии с ТУ 4864-003-55613706-02 с гидравлической проверкой комплектуемого калорифера.
Водяные отопительные агрегаты АО 2-3 предназначены для эксплуатации в районах с умеренным климатом категории размещения 3 по ГОСТ 15150.
Тепловая мощность установки – 35 кВт, производительность по воздуху - 2800 м³/ч. Сфера применения: ремонтные мастерские,
подсобные помещения, гаражи.

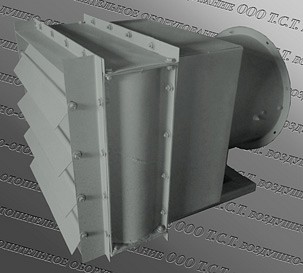

Устройство и технические характеристики агрегата АО 2-3 В3
Производительность по воздуху, м³/ч
Производительность по теплу, кВт

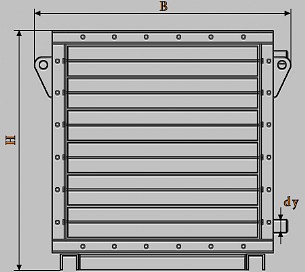

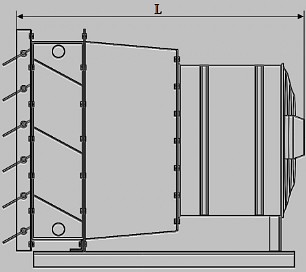

Габариты, мм (длина L - ширина B - высота H)
Масса, кг
3000
35
800 х 710 х 620
77
Агрегат АО2-3 воздушно-отопительный комплектуется следующими основными элементами:
• осевой вентилятор ВО-06-300-4, устанавливаемый для забора воздуха из помещения в воздушно отопительный агрегат;
• диффузор или воздушный переход между калорифером и вентилятором;
• калорифер (теплообменник) водяной типа КСк трехрядный, служащий для подогрева нагнетаемого вентилятором воздуха;
• поворотные жалюзи, предназначенные для направления и распределения воздушного потока в горизонтальной плоскости;
• основание, служащее для установки агрегата в рабочем положении.
Комплектуемый вентилятор
Двигатель, кВт/об. мин.
Комплектуемый калорифер
Площадь поверхности теплообмена, м²
Ду, мм
ВО-06-300-4
0.25
1500
КСК3 (АО2-3)
12.9
32
Расчетные параметры отопительного агрегата АО 2-3 В3
Ниже представлена таблица с показателями рабочих расчетов водяного воздушно-отопительного агрегата типа АО2-3 (на базе трехрядного
калорифера КСк). Представлены следующие данные: график теплоносителя, температура воздуха на входе и на выходе из рециркуляционного
агрегата, сопротивление по воде и расход теплоносителя, тепловая мощность.
Производительность по воздуху, м³/ч
2800
График теплоносителя, °С
150/70
130/70
115/70
Температура воздуха на входе, °С
-10
0
+5
+15
-10
0
+5
+15
-10
0
+5
+15
t воздуха на выходе из агрегата АО2-3 (КСк3), °С
36
42
45
50
35
40
43
48
33
39
41
47
Расход теплоносителя, м³/ч
0,6
0,5
0,5
0,4
0,7
0,6
0,6
0,5
0,9
0,8
0,7
0,6
Гидравлическое сопротивление, кПа
0,7
0,5
0,4
0,3
1,0
0,8
0,7
0,5
1,6
1,2
1,1
0,8
Тепловая мощность отопительного агрегата, кВт
50
43
40
35
48
41
38
33
46
40
37
31
Производительность по воздуху, м³/ч
2800
График теплоносителя, °С
105/70
95/70
90/70
Температура воздуха на входе, °С
-10
0
+5
+15
-10
0
+5
+15
-10
0
+5
+15
t воздуха на выходе из агрегата АО2-3 (КСк3), °С
32
38
40
46
32
37
40
45
32
37
40
45
Расход теплоносителя, м³/ч
1,2
1,0
0,9
0,8
1,6
1,4
1,3
1,1
2,0
1,7
1,6
1,3
Гидравлическое сопротивление, кПа
2,6
1,9
1,6
1,2
4,7
3,5
3,0
2,1
7,4
5,4
4,5
3,1
Тепловая мощность отопительного агрегата, кВт
46
39
36
30
45
39
36
30
45
39
35
29
Производительность по воздуху, м³/ч
2800
График теплоносителя, °С
85/65
80/60
70/55
Температура воздуха на входе, °С
-10
0
+5
+15
-10
0
+5
+15
-10
0
+5
+15
t воздуха на выходе из агрегата АО2-3 (КСк3), °С
30
35
37
42
27
32
34
39
24
29
32
37
Расход теплоносителя, м³/ч
1,9
1,6
1,5
1,2
1,7
1,5
1,3
1,1
2,2
1,8
1,6
1,3
Гидравлическое сопротивление, кПа
6,4
4,5
3,8
2,6
5,5
3,9
3,2
2,0
8,4
5,7
4,6
2,8
Тепловая мощность отопительного агрегата, кВт
42
36
33
27
40
33
30
24
37
30
27
21
