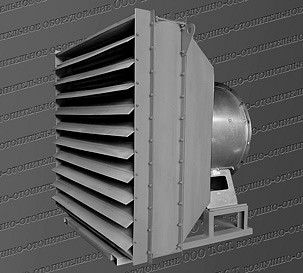

Производство и назначение водяного агрегата АО 2-25 В4
АО 2 25 - агрегат отопительный воздушный водяной (на базе осевого вентилятора ВО-06-300 №8 3 кВт/1500 об. мин. и четырехрядного калорифера КСк4 1197х1197 мм)
предназначен для нагрева рециркуляционного, внешнего или смешанного воздуха с помощью теплоты горячей или перегретой воды с температурой до 180 °С и давлением
не более 1.2 МПа. Производство и приемо-сдаточные испытания отопительных агрегатов АО 2-25 в4 осуществляются согласно ТУ 4864-003-55613706-02 с обязательной
проверкой комплектуемого водяного калорифера на герметичность. Воздушно-отопительные агрегаты АО 2-25 эксплуатируются в районах с умеренным климатом 3-й категории
размещения согласно ГОСТ 15150-69. Объем нагреваемого установкой воздуха – 24000 м³/ч, производительность по теплу – 336 кВт. Сфера применения: промышленные,
коммунальные, сельскохозяйственные помещения значительного объема.
Устройство и технические характеристики агрегата АО 2-25 В4
Производительность по воздуху, м³/ч
Производительность по теплу, кВт

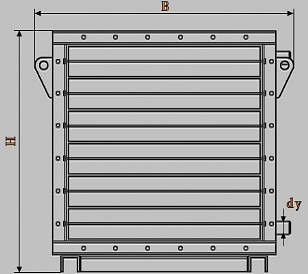

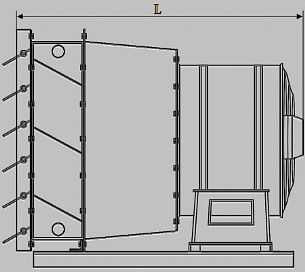

Габариты, мм (длина L - ширина B - высота H)
Масса, кг
25000
336
1075 х 1335 х 1295
303
АО2-25 агрегат отопительный воздушный конструктивно состоит из следующих основных элементов:
• поворотных лопаток или жалюзи, применяемых для изменения направления потока нагретого воздуха;
• переходника или диффузора между калорифером и вентилятором;
• вентилятора осевого ВО-06-300-8, используемого для подачи воздуха в воздушный агрегат;
• общей сварной рамы, служащей для установки агрегата в рабочем положении.
Комплектуемый вентилятор
Двигатель, кВт/об. мин.
Комплектуемый калорифер
Площадь поверхности теплообмена, м²
Ду, мм
ВО-06-300-8
3.0
1500
КСК4 (АО2-25)
87.7
50
Расчетные параметры отопительного агрегата АО 2-25 В4
Ниже представлена таблица с показателями рабочих расчетов водяного отопительного агрегата АО2-25 (на базе четырехрядного калорифера КСк). Представлены следующие данные:
температурный график теплоносителя, температура входящего и выходящего из агрегата воздуха, гидравлическое сопротивление и расход теплоносителя, производительность по теплу.
Производительность по воздуху, м³/ч
24000
График теплоносителя, °С
150/70
130/70
115/70
Температура воздуха на входе, °С
-10
0
+5
+15
-10
0
+5
+15
-10
0
+5
+15
t воздуха на выходе из агрегата АО2-25 (КСк4), °С
43
48
50
55
41
46
48
53
39
44
46
51
Расход теплоносителя, м³/ч
5,3
4,6
4,3
3,7
6,7
5,8
5,4
4,6
8,6
7,4
6,9
5,8
Гидравлическое сопротивление, кПа
16,2
12,3
10,7
7,7
25,1
18,8
16,2
11,7
40,6
30,3
25,9
18,4
Тепловая мощность отопительного агрегата, кВт
485
423
393
336
464
402
372
316
449
387
358
301
Производительность по воздуху, м³/ч
24000
График теплоносителя, °С
105/65
95/55
90/55
Температура воздуха на входе, °С
-10
0
+5
+15
-10
0
+5
+15
-10
0
+5
+15
t воздуха на выходе из агрегата АО2-25 (КСк4), °С
36
40
43
47
30
35
37
42
29
34
36
41
Расход теплоносителя, м³/ч
9,0
7,7
7,1
5,9
7,9
6,7
6,0
4,9
8,9
7,5
6,8
5,5
Гидравлическое сопротивление, кПа
44,0
32,0
27,1
18,7
33,3
23,3
19,2
12,6
42,0
29,4
24,1
15,6
Тепловая мощность отопительного агрегата, кВт
419
357
329
273
367
308
279
226
362
303
275
221
Производительность по воздуху, м³/ч
24000
График теплоносителя, °С
85/50
80/45
70/40
Температура воздуха на входе, °С
-10
0
+5
+15
-10
0
+5
+15
-10
0
+5
+15
t воздуха на выходе из агрегата АО2-25 (КСк4), °С
27
31
34
38
24
29
31
36
21
25
28
32
Расход теплоносителя, м³/ч
8,3
6,9
6,2
4,9
7,7
6,3
5,6
4,3
8,1
6,5
5,7
4,2
Гидравлическое сопротивление, кПа
35,9
24,6
19,9
12,3
30,5
20,2
16,1
9,5
33,6
65,0
63,1
8,9
Тепловая мощность отопительного агрегата, кВт
337
278
250
197
311
253
226
174
281
224
197
145
Перейдя по ниже выложенным ссылкам можно ознакомиться с теплотехническими данными: водяного отопительного агрегата подобного типоразмера и производительности по воздуху,
но укомплектованного менее мощным трехрядным калорифером КСк
АО 2 25 в 3;
парового аналога агрегата этой модели
АО 2 25 п4;
всей линейки водяных и паровых агрегатов серии АО 2
Посмотреть все модели агрегатов воздушных типа АО2
