Производство и применение водяного агрегата АО 2-25 В3

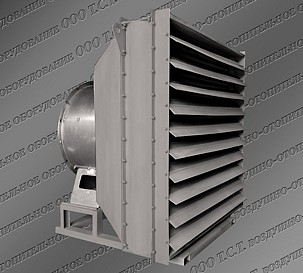

Агрегат АО 2-25 воздушно-отопительный водяной (в комплектации с осевым вентилятором ВО-06-300 №8 3 кВт/1500 об. мин. и трехрядным
калорифером КСк3 1197х1197 мм) применяется для нагрева воздуха, дежурного и резервного отопления с использованием в качестве
теплоносителя горячей или перегретой воды температурой не более 180 °С и рабочим давлением до 1.2 МПа. Изготовление и приемка
воздушно-отопительных агрегатов типа АО 2 25 в3 осуществляется в соответствии с ТУ 4864-003-55613706-02 с гидравлической проверкой
комплектуемого калорифера. Водяные отопительные агрегаты АО 2-25 предназначены для эксплуатации в районах с умеренным климатом
категории размещения 3 по ГОСТ 15150. Тепловая мощность установки – 281 кВт, производительность по воздуху - 24000 м³/ч. Сфера
применения: здания производственного и сельскохозяйственного назначения, коммунальные и складские помещения значительных площадей.
Устройство и технические характеристики агрегата АО 2-25 В3
Производительность по воздуху, м³/ч
Производительность по теплу, кВт

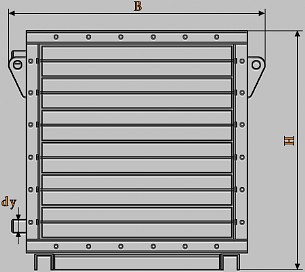

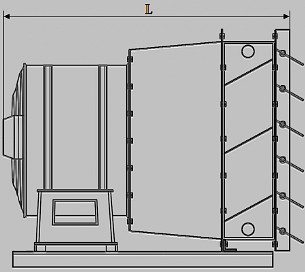

Габариты, мм (длина L - ширина B - высота H)
Масса, кг
25000
281
1075 х 1335 х 1295
269
Агрегат АО2-25 воздушно-отопительный комплектуется следующими основными элементами:
• осевой вентилятор ВО-06-300-8, устанавливаемый для забора воздуха из помещения в воздушно отопительный агрегат;
• диффузор или воздушный переход между калорифером и вентилятором;
• калорифер (теплообменник) водяной типа КСк трехрядный, служащий для подогрева нагнетаемого вентилятором воздуха;
• поворотные жалюзи, предназначенные для направления и распределения воздушного потока в горизонтальной плоскости;
• основание, служащее для установки агрегата в рабочем положении.
Комплектуемый вентилятор
Двигатель, кВт/об. мин.
Комплектуемый калорифер
Площадь поверхности теплообмена, м²
Ду, мм
ВО-06-300-8
3.0
1500
КСК3 (АО2-25)
66.2
50
Расчетные параметры отопительного агрегата АО 2-25 В3
Ниже представлена таблица с показателями рабочих расчетов водяного воздушно-отопительного агрегата типа АО2-25 (на базе трехрядного
калорифера КСк). Представлены следующие данные: график теплоносителя, температура воздуха на входе и на выходе из рециркуляционного
агрегата, сопротивление по воде и расход теплоносителя, тепловая мощность.
Производительность по воздуху, м³/ч
24000
График теплоносителя, °С
150/70
130/70
115/65
Температура воздуха на входе, °С
-10
0
+5
+15
-10
0
+5
+15
-10
0
+5
+15
t воздуха на выходе из агрегата АО2-25 (КСк3), °С
34
40
43
48
32
38
41
47
29
35
38
43
Расход теплоносителя, м³/ч
4,4
3,8
3,6
3,1
5,6
4,9
4,5
3,8
6,2
5,4
4,9
4,1
Гидравлическое сопротивление, кПа
20,1
15,4
13,3
9,8
31,5
23,7
20,4
14,7
37,6
27,8
23,5
16,4
Тепловая мощность отопительного агрегата, кВт
404
353
329
281
388
337
312
265
359
308
284
237
Производительность по воздуху, м³/ч
24000
График теплоносителя, °С
105/60
95/50
90/50
Температура воздуха на входе, °С
-10
0
+5
+15
-10
0
+5
+15
-10
0
+5
+15
t воздуха на выходе из агрегата АО2-25 (КСк3), °С
26
32
35
40
21
27
30
35
20
26
29
34
Расход теплоносителя, м³/ч
6,4
5,4
5,0
4,1
5,6
4,6
4,2
3,3
6,2
5,1
4,6
3,7
Гидравлическое сопротивление, кПа
39,2
28,3
23,8
16,0
29,2
20,3
16,5
10,4
35,8
24,6
20,0
12,5
Тепловая мощность отопительного агрегата, кВт
333
283
259
213
290
241
218
173
286
237
214
169
Производительность по воздуху, м³/ч
24000
График теплоносителя, °С
85/45
80/45
70/40
Температура воздуха на входе, °С
-10
0
+5
+15
-10
0
+5
+15
-10
0
+5
+15
t воздуха на выходе из агрегата АО2-25 (КСк3), °С
19
24
27
33
18
24
27
32
16
21
24
29
Расход теплоносителя, м³/ч
5,7
4,7
4,2
3,3
6,4
5,3
4,7
3,6
6,8
5,4
4,8
3,5
Гидравлическое сопротивление, кПа
30,2
20,4
16,3
9,7
38,3
25,5
20,2
11,9
42,2
26,9
20,6
11,2
Тепловая мощность отопительного агрегата, кВт
264
216
193
149
261
213
189
145
236
188
165
122
Перейдя по ниже выложенным ссылкам можно ознакомиться с теплотехническими данными: водяного воздушно-отопительного агрегата подобного типоразмера и производительности по воздуху,
но укомплектованного более мощным четырехрядным калорифером КСк
АО 2 25 в 4;
парового аналога агрегата этой модели
АО 2 25 п3;
всей линейки водяных и паровых агрегатов серии АО 2
Таблица всех моделей водовоздушных агрегатов
