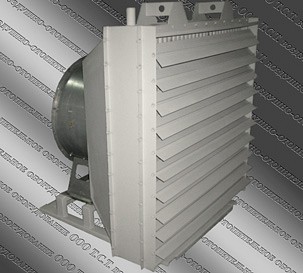

Производство и назначение парового агрегата АО 2-25 П4
Отопительный агрегат АО 2-25 воздушный паровой (укомплектованный осевым вентилятором ВО-06-300 №8 3 кВт/1500 об. мин. и четырехрядным
калорифером КПСк4 1197х1197 мм) предназначен для нагрева рециркуляционного, внешнего или смешанного воздуха с использованием сухого
насыщенного пара температурой до 190 °С и давлением до 1.2 МПа в качестве первичного теплоносителя. Производство паровых агрегатов
АО2 25 п4 осуществляется в соответствии с основными требованиями и техническими условиями ТУ 4863-002-55613706-02 с обязательной
проверкой комплектуемого калорифера на прочность и герметичность. Отопительные агрегаты эксплуатируются в условиях умеренного
климата категории размещения 3 согласно ГОСТ 15150. Нагреваемый установкой объем воздуха - 24000 м³/ч, тепловая
производительность – 328 кВт. Сфера применения: производственные цеха значительных объемов, животноводческие и сельскохозяйственные
комплексы, складские помещения, технологические сушильные камеры.
Устройство и технические характеристики агрегата АО 2-25 П4
Производительность по воздуху, м³/ч
Производительность по теплу, кВт

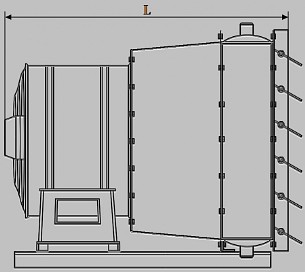

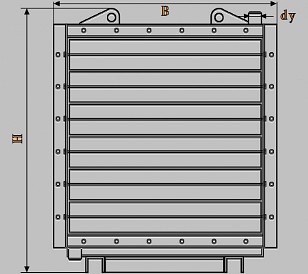

Габариты, мм (длина L - ширина B - высота H)
Масса, кг
25000
318
1075 х 1205 х 1430
303
Отопительный агрегат АО2-25 паровой имеет комплектацию:
• диффузор (воздушный переходник) между вентилятором осевым и паровым калорифером;
• жалюзи поворотные для изменения направления воздушного потока;
• осевой вентилятор ВО-06-300-8, служащий для нагнетания воздуха в агрегат;
• несущая конструкция сварного типа для крепления или установки агрегата.
Комплектуемый вентилятор
Двигатель, кВт/об. мин.
Комплектуемый калорифер
Площадь поверхности теплообмена, м²
Ду, мм
ВО-06-300-8
3.0
1500
КПСК4 (АО2-25)
87.7
65
Расчетные параметры агрегата отопительного АО 2-25 П4
Ниже представлена таблица с рабочими параметрами парового отопительного агрегата АО2-25 (в комплектации с четырехрядным калорифером
КПСк4). Рассчитаны показатели тепловой мощности, расхода пара и температуры воздуха на выходе из агрегата в зависимости
от параметров теплоносителя.
Производительность по воздуху, м³/ч
24000
Давление пара, МПа
0,06
0,08
0,1
t пара на входе в отопительный агрегат, °С
85,9
93,5
99,6
Температура входящего в агрегат воздуха, °С
-10
0
+5
+15
-10
0
+5
+15
-10
0
+5
+15
t воздуха на выходе из агрегата, °С
36
42
45
50
40
46
49
54
43
49
52
57
Расход пара агрегатом АО2-25 (КПСк4), кг/ч
614
538
501
435
664
588
550
482
706
629
591
523
Производительность по теплу, кВт
391
343
319
277
419
371
347
305
443
394
371
328
Производительность по воздуху, м³/ч
24000
Давление пара, МПа
0,15
0,2
0,25
t пара на входе в отопительный агрегат, °С
111,4
120,2
127,4
Температура входящего в агрегат воздуха, °С
-10
0
+5
+15
-10
0
+5
+15
-10
0
+5
+15
t воздуха на выходе из агрегата, °С
49
55
58
63
54
60
62
68
58
63
66
72
Расход пара агрегатом АО2-25 (КПСк4), кг/ч
788
709
670
600
847
767
734
657
896
822
782
704
Производительность по теплу, кВт
487
438
414
371
518
469
449
402
543
498
474
426
Производительность по воздуху, м³/ч
24000
Давление пара, МПа
0,3
0,4
0,5
t пара на входе в отопительный агрегат, °С
133,5
143,6
151,8
Температура входящего в агрегат воздуха, °С
-10
0
+5
+20
-10
0
+5
+25
-10
0
+5
+30
t воздуха на выходе из агрегата, °С
61
67
69
77
66
72
75
86
70
76
79
93
Расход пара агрегатом АО2-25 (КПСк4), кг/ч
942
860
826
714
1018
935
894
741
1082
998
956
762
Производительность по теплу, кВт
566
517
496
429
603
554
530
439
634
584
560
446
Перейдя по ниже выложенным ссылкам можно ознакомиться с теплотехническими данными: парового отопительного агрегата подобного типоразмера и производительности по воздуху,
но укомплектованного менее мощным трехрядным калорифером КПСк
АО 2 25 п3;
водяного аналога агрегата этой модели
АО 2 25 в 4;
всей линейки водяных и паровых агрегатов серии АО 2
Перейти к таблице воздушных агрегатов АО2
