Производство и назначение водяного агрегата АО 2-20 В4

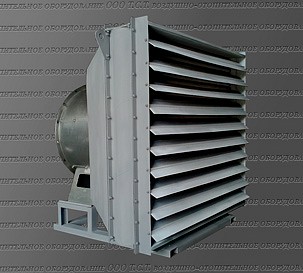

АО 2 20 - агрегат отопительный воздушный водяной (на базе осевого вентилятора ВО-06-300 №8 3 кВт/1500 об. мин. и четырехрядного
калорифера КСк4 1072х1072 мм) предназначен для нагрева рециркуляционного, внешнего или смешанного воздуха с помощью теплоты горячей
или перегретой воды с температурой до 180 °С и давлением не более 1.2 МПа. Производство и приемо-сдаточные испытания отопительных
агрегатов АО 2-20 в4 осуществляются согласно ТУ 4864-003-55613706-02 с обязательной проверкой комплектуемого водяного калорифера
на герметичность. Воздушно-отопительные агрегаты АО 2-20 эксплуатируются в районах с умеренным климатом 3-й категории размещения
согласно ГОСТ 15150-69. Объем нагреваемого установкой воздуха – 20000 м³/ч, производительность по теплу – 271 кВт. Сфера применения:
производственные, коммунальные, сельскохозяйственные помещения значительного объема.
Устройство и технические характеристики агрегата АО 2-20 В4
Производительность по воздуху, м³/ч
Производительность по теплу, кВт

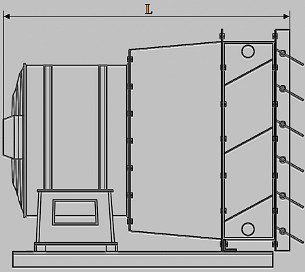

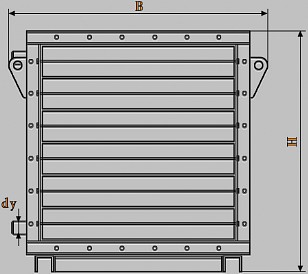

Габариты, мм (длина L - ширина B - высота H)
Масса, кг
20000
271
1075 х 1210 х 1170
268
АО2-20 агрегат отопительный воздушный конструктивно состоит из следующих основных элементов:
• поворотных лопаток или жалюзи, применяемых для изменения направления потока нагретого воздуха;
• переходника или диффузора между калорифером и вентилятором;
• вентилятора осевого ВО-06-300-8, используемого для подачи воздуха в воздушный агрегат;
• общей сварной рамы, служащей для установки агрегата в рабочем положении.
Комплектуемый вентилятор
Двигатель, кВт/об. мин.
Комплектуемый калорифер
Площадь поверхности теплообмена, м²
Ду, мм
ВО-06-300-8
3.0
1500
КСК4 (АО2-20)
69.2
50
Расчетные параметры отопительного агрегата АО 2-20 В4
Ниже представлена таблица с показателями рабочих расчетов водяного отопительного агрегата АО2-20 (на базе четырехрядного калорифера КСк). Представлены следующие данные:
температурный график теплоносителя, температура входящего и выходящего из агрегата воздуха, гидравлическое сопротивление и расход теплоносителя, производительность по теплу.
Производительность по воздуху, м³/ч
20000
График теплоносителя, °С
150/70
130/70
115/70
Температура воздуха на входе, °С
-10
0
+5
+15
-10
0
+5
+15
-10
0
+5
+15
t воздуха на выходе из агрегата АО2-20 (КСк4), °С
41
46
49
54
39
44
47
52
38
42
45
50
Расход теплоносителя, м³/ч
4,3
3,7
3,5
3,0
5,4
4,7
4,4
3,7
7,0
6,0
5,6
4,7
Гидравлическое сопротивление, кПа
11,3
8,6
7,4
5,4
17,6
13,2
11,3
8,1
28,5
21,2
18,1
12,8
Тепловая мощность отопительного агрегата, кВт
391
341
317
271
374
325
301
255
363
313
289
243
Производительность по воздуху, м³/ч
20000
График теплоносителя, °С
105/65
95/55
90/55
Температура воздуха на входе, °С
-10
0
+5
+15
-10
0
+5
+15
-10
0
+5
+15
t воздуха на выходе из агрегата АО2-20 (КСк4), °С
34
39
42
46
29
34
36
41
28
33
35
40
Расход теплоносителя, м³/ч
7,3
6,2
5,7
4,8
6,4
5,4
4,9
4,0
7,2
6,1
5,5
4,4
Гидравлическое сопротивление, кПа
30,9
22,4
18,9
13,1
23,4
16,3
13,5
8,8
29,5
20,6
16,9
10,9
Тепловая мощность отопительного агрегата, кВт
338
289
265
220
297
248
226
182
293
245
222
178
Производительность по воздуху, м³/ч
20000
График теплоносителя, °С
85/50
80/45
70/40
Температура воздуха на входе, °С
-10
0
+5
+15
-10
0
+5
+15
-10
0
+5
+15
t воздуха на выходе из агрегата АО2-20 (КСк4), °С
26
30
33
38
23
28
30
35
20
24
27
32
Расход теплоносителя, м³/ч
6,7
5,6
5,0
3,9
6,2
5,1
4,5
3,5
6,5
5,2
4,6
3,4
Гидравлическое сопротивление, кПа
25,2
17,2
13,9
8,6
21,3
14,1
11,2
6,7
23,4
15,0
11,6
6,3
Тепловая мощность отопительного агрегата, кВт
272
225
202
159
251
205
182
140
227
181
159
117
Перейдя по ниже выложенным ссылкам можно ознакомиться с теплотехническими данными: водяного отопительного агрегата подобного типоразмера и производительности по воздуху,
но укомплектованного менее мощным трехрядным калорифером КСк
АО 2 20 в 3;
парового аналога агрегата этой модели
АО 2 20 п4;
всей линейки водяных и паровых агрегатов серии АО 2
Вернуться к таблице водяных отопительных агрегатов
