Производство и применение водяного агрегата АО 2-20 В3

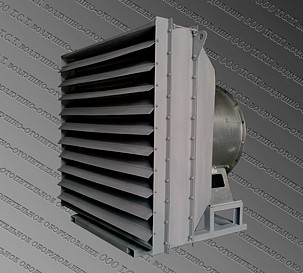

Агрегат АО 2-20 воздушно-отопительный водяной (в комплектации с осевым вентилятором ВО-06-300 №8 3 кВт/1500 об. мин. и трехрядным
калорифером КСк3 1072х1072 мм) применяется для нагрева воздуха, дежурного и резервного отопления с использованием в качестве
теплоносителя горячей или перегретой воды температурой не более 180 °С и рабочим давлением до 1.2 МПа. Изготовление и приемка
воздушно-отопительных агрегатов типа АО 2 20 в3 осуществляется в соответствии с ТУ 4864-003-55613706-02 с гидравлической
проверкой комплектуемого калорифера. Водяные отопительные агрегаты АО 2-20 предназначены для эксплуатации в районах с умеренным
климатом категории размещения 3 по ГОСТ 15150. Тепловая мощность установки – 225 кВт, производительность по воздуху - 20000 м³/ч.
Сфера применения: здания производственного и сельскохозяйственного назначения, коммунальные и складские помещения, ангары.
Устройство и технические характеристики агрегата АО 2-20 В3
Производительность по воздуху, м³/ч
Производительность по теплу, кВт

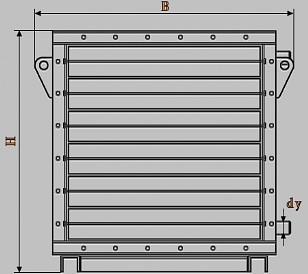

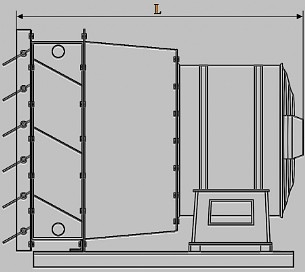

Габариты, мм (длина L - ширина B - высота H)
Масса, кг
20000
225
1075 х 1210 х 1170
240
Агрегат АО2-20 воздушно-отопительный комплектуется следующими основными элементами:
• осевой вентилятор ВО-06-300-8, устанавливаемый для забора воздуха из помещения в воздушно отопительный агрегат;
• диффузор или воздушный переход между калорифером и вентилятором;
• калорифер (теплообменник) водяной типа КСк трехрядный, служащий для подогрева нагнетаемого вентилятором воздуха;
• поворотные жалюзи, предназначенные для направления и распределения воздушного потока в горизонтальной плоскости;
• основание, служащее для установки агрегата в рабочем положении.
Комплектуемый вентилятор
Двигатель, кВт/об. мин.
Комплектуемый калорифер
Площадь поверхности теплообмена, м²
Ду, мм
ВО-06-300-8
3.0
1500
КСК3 (АО2-20)
52.2
50
Расчетные параметры отопительного агрегата АО 2-20 В3
Ниже представлена таблица с показателями рабочих расчетов водяного воздушно-отопительного агрегата типа АО2-20 (на базе трехрядного
калорифера КСк). Представлены следующие данные: график теплоносителя, температура воздуха на входе и на выходе из рециркуляционного
агрегата, сопротивление по воде и расход теплоносителя, тепловая мощность.
Производительность по воздуху, м³/ч
20000
График теплоносителя, °С
150/70
130/70
115/65
Температура воздуха на входе, °С
-10
0
+5
+15
-10
0
+5
+15
-10
0
+5
+15
t воздуха на выходе из агрегата АО2-20 (КСк3), °С
32
38
41
47
31
37
40
45
28
33
36
42
Расход теплоносителя, м³/ч
3,5
3,1
2,9
2,5
4,5
3,9
3,6
3,1
5,0
4,3
4,0
3,3
Гидравлическое сопротивление, кПа
13,8
10,5
9,2
6,7
21,6
16,3
14,0
10,2
25,8
19,0
16,2
11,4
Тепловая мощность отопительного агрегата, кВт
324
283
264
225
311
270
250
212
287
247
227
190
Производительность по воздуху, м³/ч
20000
График теплоносителя, °С
105/60
95/55
90/50
Температура воздуха на входе, °С
-10
0
+5
+15
-10
0
+5
+15
-10
0
+5
+15
t воздуха на выходе из агрегата АО2-20 (КСк3), °С
25
31
34
39
22
28
31
36
20
26
29
34
Расход теплоносителя, м³/ч
5,1
4,4
4,0
3,3
5,3
4,5
4,1
3,3
5,0
4,1
3,7
3,0
Гидравлическое сопротивление, кПа
27,0
19,5
16,3
11,0
28,7
20,1
16,6
10,8
24,6
16,8
13,7
8,5
Тепловая мощность отопительного агрегата, кВт
267
227
208
171
247
207
188
152
229
190
171
135
Производительность по воздуху, м³/ч
20000
График теплоносителя, °С
85/50
80/45
70/40
Температура воздуха на входе, °С
-10
0
+5
+15
-10
0
+5
+15
-10
0
+5
+15
t воздуха на выходе из агрегата АО2-20 (КСк3), °С
19
25
28
33
17
23
26
31
15
20
23
29
Расход теплоносителя, м³/ч
5,6
4,6
4,2
3,3
5,2
4,2
3,8
2,9
5,5
4,3
3,8
2,8
Гидравлическое сопротивление, кПа
31,1
21,3
17,3
10,7
26,4
17,4
13,9
8,2
28,9
18,4
14,2
7,7
Тепловая мощность отопительного агрегата, кВт
227
187
169
133
209
170
152
117
189
151
132
98
Перейдя по ниже выложенным ссылкам можно ознакомиться с теплотехническими данными: водяного воздушно-отопительного агрегата подобного типоразмера и производительности по воздуху,
но укомплектованного более мощным четырехрядным калорифером КСк
АО 2 20 в 4;
парового аналога агрегата этой модели
АО 2 20 п3;
всей линейки водяных и паровых агрегатов серии АО 2
Теплотехнические характеристики всех моделей отопительных агрегатов
