Производство и назначение парового агрегата АО 2-15 П4

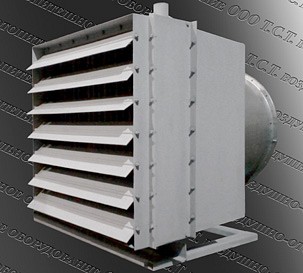

Отопительный агрегат АО 2-15 воздушный паровой (укомплектованный осевым вентилятором ВО-06-300 №6.3 1.1 кВт/1500 об. мин. и
четырехрядным калорифером КПСк4 947х947 мм) предназначен для нагрева рециркуляционного, внешнего или смешанного воздуха с
использованием сухого насыщенного пара температурой до 190 °С и давлением до 1.2 МПа в качестве первичного теплоносителя.
Производство паровых агрегатов АО2 15 п4 осуществляется в соответствии с основными требованиями и техническими условиями
ТУ 4863-002-55613706-02 с обязательной проверкой комплектуемого калорифера на прочность и герметичность. Отопительные агрегаты
эксплуатируются в условиях умеренного климата категории размещения 3 согласно ГОСТ 15150. Нагреваемый установкой объем воздуха
- 13500 м³/ч, тепловая производительность – 190 кВт. Сфера применения: здания коммунального и промышленного назначения,
сельскохозяйственные комплексы, складские помещения.
Устройство и технические характеристики агрегата АО 2-15 П4
Производительность по воздуху, м³/ч
Производительность по теплу, кВт

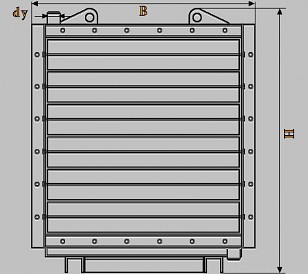

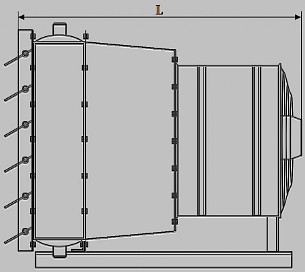

Габариты, мм (длина L - ширина B - высота H)
Масса, кг
15000
190
985 х 955 х 1180
186
Отопительный агрегат АО2-15 паровой имеет комплектацию:
• диффузор (воздушный переходник) между вентилятором осевым и паровым калорифером;
• жалюзи поворотные для изменения направления воздушного потока;
• осевой вентилятор ВО-06-300-6.3, служащий для нагнетания воздуха в агрегат;
• несущая конструкция сварного типа для крепления или установки агрегата.
Комплектуемый вентилятор
Двигатель, кВт/об. мин.
Комплектуемый калорифер
Площадь поверхности теплообмена, м²
Ду, мм
ВО-06-300-6.3
1.1
1500
КПСК4 (АО2-15)
52.8
65
Расчетные параметры агрегата отопительного АО 2-15 П4
Ниже представлена таблица с рабочими параметрами парового отопительного агрегата АО2-15 (в комплектации с четырехрядным калорифером
КПСк4). Рассчитаны показатели тепловой мощности, расхода пара и температуры воздуха на выходе из агрегата в зависимости
от параметров теплоносителя.
Производительность по воздуху, м³/ч
13500
Давление пара, МПа
0,06
0,08
0,1
t пара на входе в отопительный агрегат, °С
85,9
93,5
99,6
Температура входящего в агрегат воздуха, °С
-10
0
+5
+15
-10
0
+5
+15
-10
0
+5
+15
t воздуха на выходе из агрегата, °С
38
43
46
51
42
47
50
55
45
50
53
58
Расход пара агрегатом АО2-15 (КПСк4), кг/ч
353
313
291
252
383
341
319
280
407
366
343
303
Производительность по теплу, кВт
225
199
185
160
242
216
202
177
255
229
215
190
Производительность по воздуху, м³/ч
13500
Давление пара, МПа
0,15
0,2
0,25
t пара на входе в отопительный агрегат, °С
111,4
120,2
127,4
Температура входящего в агрегат воздуха, °С
-10
0
+5
+15
-10
0
+5
+15
-10
0
+5
+15
t воздуха на выходе из агрегата, °С
51
57
59
65
56
61
64
69
60
65
68
73
Расход пара агрегатом АО2-15 (КПСк4), кг/ч
455
409
390
345
489
446
423
382
518
475
451
409
Производительность по теплу, кВт
281
253
241
214
299
273
259
233
314
288
274
248
Производительность по воздуху, м³/ч
13500
Давление пара, МПа
0,3
0,4
0,5
t пара на входе в отопительный агрегат, °С
133,5
143,6
151,8
Температура входящего в агрегат воздуха, °С
-10
0
+5
+20
-10
0
+5
+25
-10
0
+5
+30
t воздуха на выходе из агрегата, °С
63
69
71
79
69
74
77
87
73
78
81
94
Расход пара агрегатом АО2-15 (КПСк4), кг/ч
545
497
477
412
586
541
517
431
623
578
553
443
Производительность по теплу, кВт
327
299
287
248
347
320
306
256
365
338
324
260
