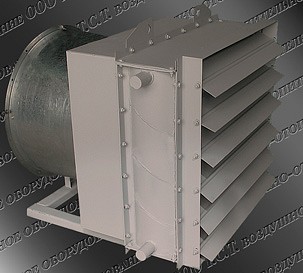

Производство и назначение водяного агрегата АО 2-15 В4
АО 2 15 - агрегат отопительный воздушный водяной (на базе осевого вентилятора ВО-06-300 №6.3 1.1 кВт/1500 об. мин. и четырехрядного
калорифера КСк4 947х947 мм) предназначен для нагрева рециркуляционного, внешнего или смешанного воздуха с помощью теплоты горячей
или перегретой воды с температурой до 180 °С и давлением не более 1.2 МПа. Производство и приемо-сдаточные испытания отопительных
агрегатов АО 2-15 в4 осуществляются согласно ТУ 4864-003-55613706-02 с обязательной проверкой комплектуемого водяного калорифера
на герметичность. Воздушно-отопительные агрегаты АО 2-15 эксплуатируются в районах с умеренным климатом 3-й категории размещения
согласно ГОСТ 15150-69. Объем нагреваемого установкой воздуха – 13500 м³/ч, производительность по теплу – 186 кВт. Сфера применения:
производственные и складские помещения, сельскохозяйственные комплексы.
Устройство и технические характеристики агрегата АО 2-15 В4
Производительность по воздуху, м³/ч
Производительность по теплу, кВт

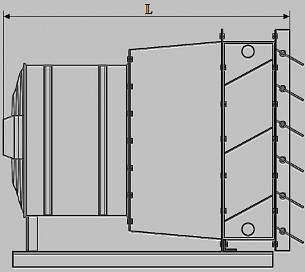

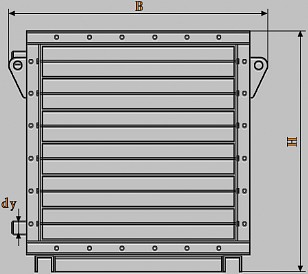

Габариты, мм (длина L - ширина B - высота H)
Масса, кг
15000
186
985 х 1085 х 1040
186
АО2-15 агрегат отопительный воздушный конструктивно состоит из следующих основных элементов:
• поворотных лопаток или жалюзи, применяемых для изменения направления потока нагретого воздуха;
• переходника или диффузора между калорифером и вентилятором;
• вентилятора осевого ВО-06-300-6.3, используемого для подачи воздуха в воздушный агрегат;
• общей сварной рамы, служащей для установки агрегата в рабочем положении.
Комплектуемый вентилятор
Двигатель, кВт/об. мин.
Комплектуемый калорифер
Площадь поверхности теплообмена, м²
Ду, мм
ВО-06-300-6.3
1.1
1500
КСК4 (АО2-15)
52.8
50
Расчетные параметры отопительного агрегата АО 2-15 В4
Ниже представлена таблица с показателями рабочих расчетов водяного отопительного агрегата АО2-15 (на базе четырехрядного калорифера КСк). Представлены следующие данные:
температурный график теплоносителя, температура входящего и выходящего из агрегата воздуха, гидравлическое сопротивление и расход теплоносителя, производительность по теплу.
Производительность по воздуху, м³/ч
13500
График теплоносителя, °С
150/70
130/70
115/70
Температура воздуха на входе, °С
-10
0
+5
+15
-10
0
+5
+15
-10
0
+5
+15
t воздуха на выходе из агрегата АО2-15 (КСк4), °С
42
47
50
54
40
45
47
52
38
43
46
50
Расход теплоносителя, м³/ч
2,9
2,6
2,4
2,0
3,7
3,2
3,0
2,6
4,8
4,1
3,8
3,2
Гидравлическое сопротивление, кПа
5,8
4,4
3,8
2,8
9,0
6,8
5,9
4,2
14,6
10,9
9,3
6,5
Тепловая мощность отопительного агрегата, кВт
268
234
217
186
256
222
206
175
248
214
198
167
Производительность по воздуху, м³/ч
13500
График теплоносителя, °С
105/70
95/65
90/60
Температура воздуха на входе, °С
-10
0
+5
+15
-10
0
+5
+15
-10
0
+5
+15
t воздуха на выходе из агрегата АО2-15 (КСк4), °С
37
42
45
49
34
39
41
46
31
36
38
43
Расход теплоносителя, м³/ч
6,0
5,2
4,8
4,0
6,6
5,6
5,1
4,2
6,1
5,2
4,7
3,8
Гидравлическое сопротивление, кПа
23,0
16,9
14,3
10,0
26,6
19,3
16,2
11,0
23,2
16,5
13,6
9,0
Тепловая мощность отопительного агрегата, кВт
244
209
193
162
227
193
177
146
213
179
163
133
Производительность по воздуху, м³/ч
13500
График теплоносителя, °С
85/55
80/50
70/45
Температура воздуха на входе, °С
-10
0
+5
+15
-10
0
+5
+15
-10
0
+5
+15
t воздуха на выходе из агрегата АО2-15 (КСк4), °С
28
33
35
40
26
30
33
37
22
27
29
34
Расход теплоносителя, м³/ч
5,7
4,8
4,3
3,5
5,3
4,4
3,9
3,1
5,8
4,7
4,2
3,2
Гидравлическое сопротивление, кПа
19,9
14,0
11,4
7,2
17,1
11,5
9,3
5,7
20,1
13,2
10,3
5,9
Тепловая мощность отопительного агрегата, кВт
198
165
149
119
184
151
136
106
167
135
120
91
Перейдя по ниже выложенным ссылкам можно ознакомиться с теплотехническими данными: водяного отопительного агрегата подобного типоразмера и производительности по воздуху,
но укомплектованного менее мощным трехрядным калорифером КСк
АО 2 15 в 3;
парового аналога агрегата этой модели
АО 2 15 п4;
всей линейки водяных и паровых агрегатов серии АО 2
Таблица всех моделей водовоздушных агрегатов типа АО
