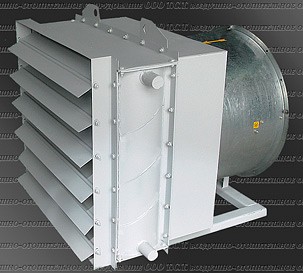

Производство и применение водяного агрегата АО 2-15 В3
Агрегат АО 2-15 воздушно-отопительный водяной (в комплектации с осевым вентилятором ВО-06-300 №6.3 1.1 кВт/1500 об. мин. и трехрядным
калорифером КСк3 947х947 мм) применяется для нагрева воздуха, дежурного и резервного отопления с использованием в качестве
теплоносителя горячей или перегретой воды температурой не более 180 °С и рабочим давлением до 1.2 МПа. Изготовление и приемка
воздушно-отопительных агрегатов типа АО 2 15 в3 осуществляется в соответствии с ТУ 4864-003-55613706-02 с гидравлической проверкой
комплектуемого калорифера. Водяные отопительные агрегаты АО 2-15 предназначены для эксплуатации в районах с умеренным климатом
категории размещения 3 по ГОСТ 15150. Тепловая мощность установки – 156 кВт, производительность по воздуху - 13500 м³/ч. Сфера
применения: промышленные, животноводческие, сельскохозяйственные помещения, закрытые строительные площадки.
Устройство и технические характеристики агрегата АО 2-15 В3
Производительность по воздуху, м³/ч
Производительность по теплу, кВт

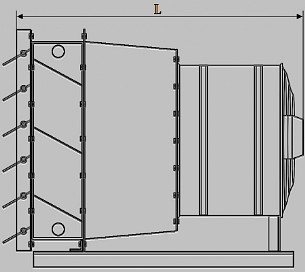

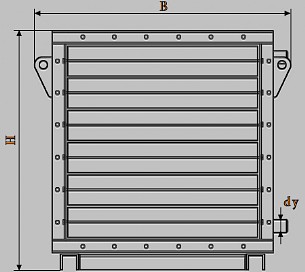

Габариты, мм (длина L - ширина B - высота H)
Масса, кг
15000
156
985 х 1085 х 1040
166

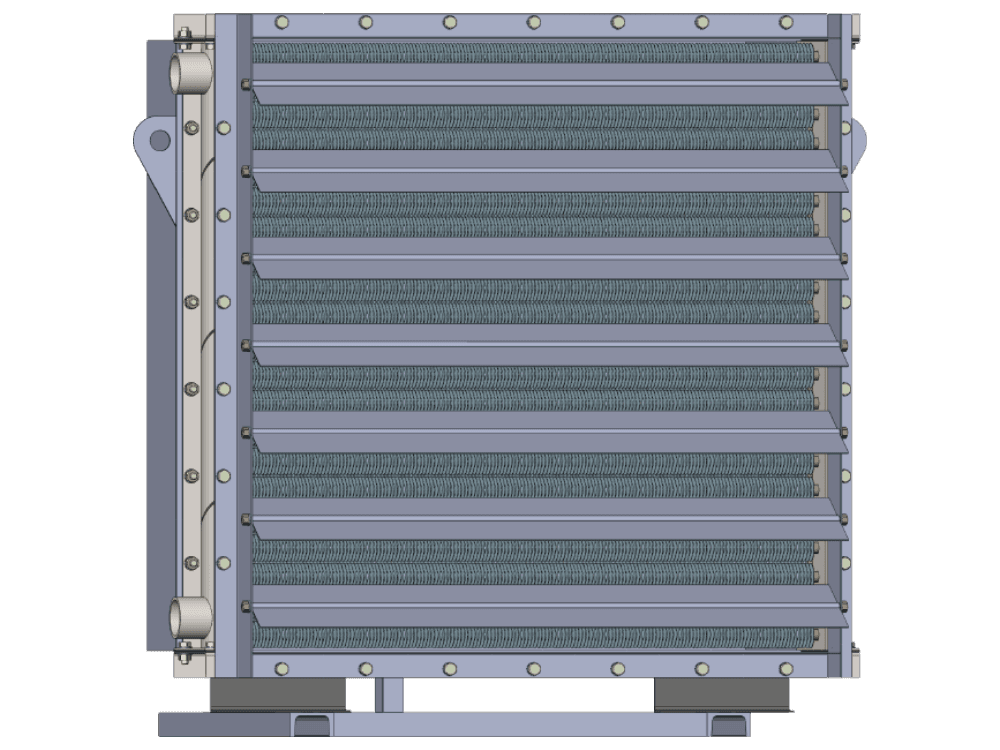

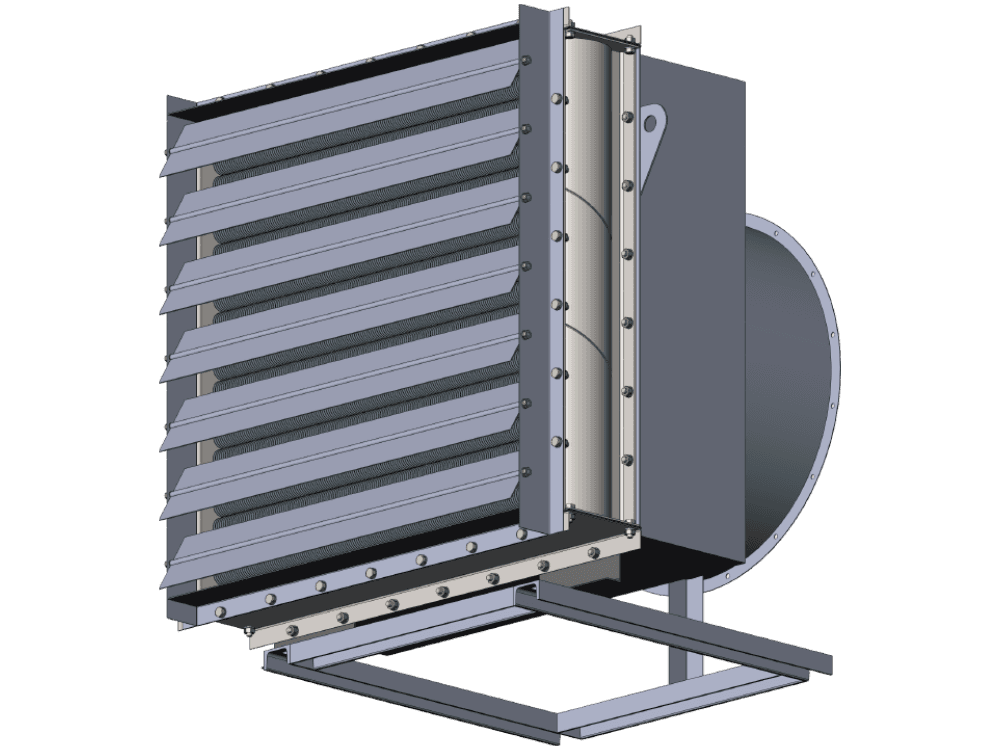

Агрегат АО2-15 воздушно-отопительный комплектуется следующими основными элементами:
• осевой вентилятор ВО-06-300-6.3, устанавливаемый для забора воздуха из помещения в воздушно отопительный агрегат;
• диффузор или воздушный переход между калорифером и вентилятором;
• калорифер (теплообменник) водяной типа КСк трехрядный, служащий для подогрева нагнетаемого вентилятором воздуха;
• поворотные жалюзи, предназначенные для направления и распределения воздушного потока в горизонтальной плоскости;
• основание, служащее для установки агрегата в рабочем положении.
Комплектуемый вентилятор
Двигатель, кВт/об. мин.
Комплектуемый калорифер
Площадь поверхности теплообмена, м²
Ду, мм
ВО-06-300-6.3
1.1
1500
КСК3 (АО2-15)
39.9
50
Расчетные параметры отопительного агрегата АО 2-15 В3
Ниже представлена таблица с показателями рабочих расчетов водяного воздушно-отопительного агрегата типа АО2-15 (на базе трехрядного
калорифера КСк). Представлены следующие данные: график теплоносителя, температура воздуха на входе и на выходе из рециркуляционного
агрегата, сопротивление по воде и расход теплоносителя, тепловая мощность.
Производительность по воздуху, м³/ч
13500
График теплоносителя, °С
150/70
130/70
115/70
Температура воздуха на входе, °С
-10
0
+5
+15
-10
0
+5
+15
-10
0
+5
+15
t воздуха на выходе из агрегата АО2-15 (КСк3), °С
33
39
42
48
32
37
40
46
30
36
39
45
Расход теплоносителя, м³/ч
2,5
2,1
2,0
1,7
3,1
2,7
2,5
2,1
4,0
3,5
3,2
2,7
Гидравлическое сопротивление, кПа
7,2
5,5
4,7
3,5
11,3
8,5
7,3
5,2
18,4
13,8
11,7
8,3
Тепловая мощность отопительного агрегата, кВт
224
195
182
156
215
186
173
147
209
180
166
140
Производительность по воздуху, м³/ч
13500
График теплоносителя, °С
105/65
95/60
90/55
Температура воздуха на входе, °С
-10
0
+5
+15
-10
0
+5
+15
-10
0
+5
+15
t воздуха на выходе из агрегата АО2-15 (КСк3), °С
28
33
36
42
25
31
33
39
23
28
31
37
Расход теплоносителя, м³/ч
4,2
3,6
3,3
2,8
4,5
3,8
3,5
2,8
4,2
3,5
3,2
2,6
Гидравлическое сопротивление, кПа
20,0
14,6
12,4
8,6
22,3
15,9
13,2
8,8
19,1
13,3
10,9
7,0
Тепловая мощность отопительного агрегата, кВт
195
167
153
127
181
153
140
114
169
141
128
103
Производительность по воздуху, м³/ч
13500
График теплоносителя, °С
85/50
80/50
70/45
Температура воздуха на входе, °С
-10
0
+5
+15
-10
0
+5
+15
-10
0
+5
+15
t воздуха на выходе из агрегата АО2-15 (КСк3), °С
20
26
29
34
19
25
28
34
17
23
25
31
Расход теплоносителя, м³/ч
3,9
3,2
2,9
2,3
4,5
3,7
3,3
2,6
4,9
4,0
3,5
2,7
Гидравлическое сопротивление, кПа
16,3
11,2
9,0
5,6
21,5
14,6
11,8
7,3
25,5
16,7
13,1
7,4
Тепловая мощность отопительного агрегата, кВт
156
129
116
92
155
127
114
89
141
114
101
76
Перейдя по ниже выложенным ссылкам можно ознакомиться с теплотехническими данными: водяного воздушно-отопительного агрегата подобного типоразмера и производительности по воздуху,
но укомплектованного более мощным четырехрядным калорифером КСк
АО 2 15 в 4;
парового аналога агрегата этой модели
АО 2 15 п3;
всей линейки водяных и паровых агрегатов серии АО 2
Перейти к таблице всех моделей отопительных агрегатов АО2
