Агрегат АО 2-5 в4

Производство и назначение водяного агрегата АО 2-5 В4

АО 2 5 - агрегат отопительный воздушный водяной (на базе осевого вентилятора ВО-06-300 №5 0.37 кВт/1500 об. мин. и четырехрядного калорифера КСк4 697х697 мм) предназначен для нагрева рециркуляционного, внешнего или смешанного воздуха с помощью теплоты горячей или перегретой воды с температурой до 180 °С и давлением не более 1.2 МПа. Производство и приемо-сдаточные испытания отопительных агрегатов АО 2-5 в4 осуществляются согласно ТУ 4864-003-55613706-02 с обязательной проверкой комплектуемого водяного калорифера на герметичность. Воздушно-отопительные агрегаты АО 2-5 эксплуатируются в районах с умеренным климатом 3-й категории размещения согласно ГОСТ 15150-69. Объем нагреваемого установкой воздуха – 5200 м³/ч, производительность по теплу – 74 кВт. Сфера применения: складские помещения, ремонтные мастерские, теплицы, здания коммунального назначения.

Устройство и технические характеристики агрегата АО 2-5 В4

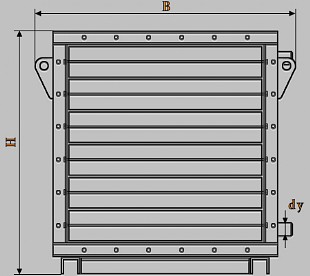

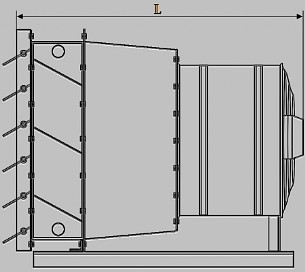

Производительность по воздуху, м³/ч Производительность по теплу, кВт Габариты, мм (длина L - ширина B - высота H) Масса, кг
5000 74 825 х 835 х 750 108
Отопительный агрегат АО2-5 с водяным калорифером
Агрегат воздушно-отопительный АО 5 в4
Водяной отопительный агрегат АО2 5
АО2-5 агрегат отопительный воздушный конструктивно состоит из следующих основных элементов:
  • • поворотных лопаток или жалюзи, применяемых для изменения направления потока нагретого воздуха;
  • • водяного промышленного калорифера КСк четырехрядного, служащего для нагрева воздушной массы;
  • • переходника или диффузора между калорифером и вентилятором;
  • • вентилятора осевого ВО-06-300-5, используемого для подачи воздуха в воздушный агрегат;
  • • общей сварной рамы, служащей для установки агрегата в рабочем положении.
Комплектуемый вентилятор Двигатель, кВт/об. мин. Комплектуемый калорифер Площадь поверхности теплообмена, м² Ду, мм
ВО-06-300-5 0.37 1500 КСК4 (АО2-5) 26.7 32

Расчетные параметры отопительного агрегата АО 2-5 В4

Ниже представлена таблица с показателями рабочих расчетов водяного отопительного агрегата АО2-5 (на базе четырехрядного калорифера КСк). Представлены следующие данные: температурный график теплоносителя, температура входящего и выходящего из агрегата воздуха, гидравлическое сопротивление и расход теплоносителя, производительность по теплу.

Производительность по воздуху, м³/ч 5200
График теплоносителя, °С 150/70 130/70 115/70
Температура воздуха на входе, °С -10 0 +5 +15 -10 0 +5 +15 -10 0 +5 +15
t воздуха на выходе из агрегата АО2-5 (КСк4), °С 43 48 51 55 41 46 48 53 40 44 47 51
Расход теплоносителя, м³/ч 1,2 1,1 1,0 0,8 1,5 1,3 1,2 1,0 1,9 1,7 1,5 1,3
Гидравлическое сопротивление, кПа 1,4 1,1 0,9 0,7 2,0 1,6 1,4 0,9 3,4 2,5 2,2 1,5
Тепловая мощность отопительного агрегата, кВт 106 93 86 74 102 88 82 69 98 85 78 66
Производительность по воздуху, м³/ч 5200
График теплоносителя, °С 105/70 95/70 90/70
Температура воздуха на входе, °С -10 0 +5 +15 -10 0 +5 +15 -10 0 +5 +15
t воздуха на выходе из агрегата АО2-5 (КСк4), °С 39 43 46 50 38 42 45 49 37 42 44 48
Расход теплоносителя, м³/ч 2,4 2,1 1,9 1,6 3,3 2,8 2,6 2,2 4,1 3,5 3,2 2,7
Гидравлическое сопротивление, кПа 5,3 3,9 3,3 2,4 9,9 7,2 6,0 4,1 15,3 11,0 9,3 6,4
Тепловая мощность отопительного агрегата, кВт 96 83 76 64 95 81 75 62 94 80 74 61
Производительность по воздуху, м³/ч 5200
График теплоносителя, °С 85/65 80/60 70/55
Температура воздуха на входе, °С -10 0 +5 +15 -10 0 +5 +15 -10 0 +5 +15
t воздуха на выходе из агрегата АО2-5 (КСк4), °С 35 39 41 46 32 36 38 43 29 33 35 39
Расход теплоносителя, м³/ч 3,9 3,3 3,0 2,5 3,6 3,0 2,8 2,2 4,5 3,7 3,3 2,6
Гидравлическое сопротивление, кПа 13,2 9,5 7,9 5,3 11,5 8,1 6,7 4,2 17,2 11,8 9,5 5,8
Тепловая мощность отопительного агрегата, кВт 89 75 69 56 83 70 63 51 77 64 57 45

Перейдя по ниже выложенным ссылкам можно ознакомиться с теплотехническими данными: водяного отопительного агрегата подобного типоразмера и производительности по воздуху, но укомплектованного менее мощным трехрядным калорифером КСк АО 2 5 в 3; парового аналога агрегата этой модели АО 2 5 п4; всей линейки водяных и паровых агрегатов серии АО 2 Таблица всех моделей отопительных агрегатов
