Агрегат АО 2-5 п3

Производство и применение парового агрегата АО 2-5 П3

Агрегат отопительный АО 2-5 одноструйный паровой (на базе вентилятора осевого ВО-06-300 №5 0.37 кВт/1500 об. мин. и трехрядного калорифера КПСк3 697х697 мм) предназначен для воздушного отопления зданий и локального подогрева рабочих мест, осуществляемых с помощью теплоты сухого насыщенного пара до 190 градусов и давлением не более 1.2 МПа. Агрегаты воздушно-отопительные АО 2 5 п3 изготавливаются в соответствии с действующей технической документацией по ТУ 4864-003-55613706-02 с проведением обязательных приемо-сдаточных испытаний. Тепловая мощность установки - 70 кВт, объем нагреваемого воздуха - 5200 м³/ч. Отопительные агрегаты предназначены для эксплуатации в макроклиматических районах с умеренным климатом категории размещения 3 по ГОСТ 15150-69. Сфера применения: бытовые и складские помещения, гаражные комплексы, элеваторные хранилища.

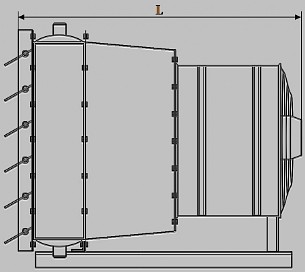

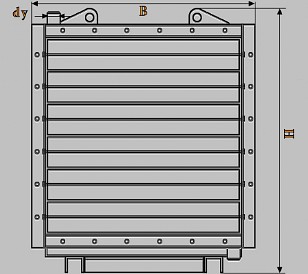

Устройство и технические характеристики агрегата АО 2-5 П3

Производительность по воздуху, м³/ч	Производительность по теплу, кВт	Габариты, мм (длина L - ширина B - высота H)	Масса, кг
5000	68	825 х 700 х 915	98

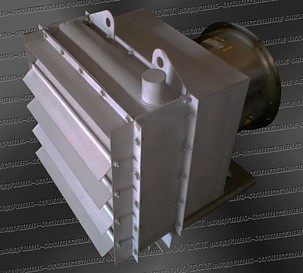

Агрегат отопительно-рециркуляционный АО2-5 паровой

Агрегат воздушный паровой АО2-5 состоит из следующих основных частей:

• калорифера спирально накатного КПСк (трехрядного), применяемого для прогрева воздуха;
• жалюзийной решетки с поворотными лопастями для направления и координации воздушных потоков;
• воздушного перехода (диффузора) между осевым вентилятором и калорифером;
• осевого вентилятора ВО-06-300-5, служащего для подачи воздуха в отопительный агрегат;
• общего конструктивного корпуса для установки и монтажа агрегата.

Комплектуемый вентилятор	Двигатель, кВт/об. мин.		Комплектуемый калорифер	Площадь поверхности теплообмена, м²	Ду, мм
ВО-06-300-5	0.37	1500	КПСК3 (АО2-5)	20.3	50

Расчетные параметры агрегата отопительного АО 2-5 П3

Ниже представлена таблица с рабочими параметрами агрегата воздушно-отопительного АО2-5 парового (в комплектации с трехрядным калорифером КПСк3). Рассчитаны показатели производительности по теплу, расхода пара и температуры воздуха на выходе из агрегата в зависимости от параметров теплоносителя.

Производительность по воздуху, м³/ч	5200
Давление пара, МПа	0,06				0,08				0,1
t пара на входе в отопительный агрегат, °С	85,9				93,5				99,6
Температура входящего в агрегат воздуха, °С	-10	0	+5	+15	-10	0	+5	+15	-10	0	+5	+15
t воздуха на выходе из агрегата, °С	36	41	44	50	39	45	48	53	42	48	51	56
Расход пара агрегатом АО2-5 (КПСк3), кг/ч	130	115	107	92	142	126	118	104	151	134	127	112
Производительность по теплу, кВт	83	73	68	59	89	79	74	65	94	84	79	70

Производительность по воздуху, м³/ч	5200
Давление пара, МПа	0,15				0,2				0,25
t пара на входе в отопительный агрегат, °С	111,4				120,2				127,4
Температура входящего в агрегат воздуха, °С	-10	0	+5	+15	-10	0	+5	+15	-10	0	+5	+15
t воздуха на выходе из агрегата, °С	48	54	57	63	53	59	61	67	57	62	65	71
Расход пара агрегатом АО2-5 (КПСк3), кг/ч	168	151	143	128	181	164	157	141	191	176	167	151
Производительность по теплу, кВт	104	94	89	79	110	100	96	86	116	106	101	91

Производительность по воздуху, м³/ч	5200
Давление пара, МПа	0,3				0,4				0,5
t пара на входе в отопительный агрегат, °С	133,5				143,6				151,8
Температура входящего в агрегат воздуха, °С	-10	0	+5	+20	-10	0	+5	+25	-10	0	+5	+30
t воздуха на выходе из агрегата, °С	60	66	68	77	65	71	74	85	69	75	78	92
Расход пара агрегатом АО2-5 (КПСк3), кг/ч	201	184	177	152	217	200	191	159	231	213	205	164
Производительность по теплу, кВт	121	110	106	91	129	118	113	94	135	125	120	96

Перейдя по ниже выложенным ссылкам можно ознакомиться с теплотехническими данными: парового отопительного агрегата подобного типоразмера и производительности по воздуху, но укомплектованного более мощным четырехрядным калорифером КПСк АО 2 5 п4; водяного аналога агрегата этой модели АО 2 5 в 3; всей линейки водяных и паровых агрегатов серии АО 2 Перейти к характеристикам всех моделей агрегатов АО-2
