Агрегат АО 2-5 п4

Производство и назначение парового агрегата АО 2-5 П4

Отопительный агрегат АО 2-5 воздушный паровой (укомплектованный осевым вентилятором ВО-06-300 №5 0.37 кВт/1500 об. мин. и четырехрядным калорифером КПСк4 697х697 мм) предназначен для нагрева рециркуляционного, внешнего или смешанного воздуха с использованием сухого насыщенного пара температурой до 190 °С и давлением до 1.2 МПа в качестве первичного теплоносителя. Производство паровых агрегатов АО2 5 п4 осуществляется в соответствии с основными требованиями и техническими условиями ТУ 4863-002-55613706-02 с обязательной проверкой комплектуемого калорифера на прочность и герметичность. Отопительные агрегаты эксплуатируются в условиях умеренного климата категории размещения 3 согласно ГОСТ 15150. Нагреваемый установкой объем воздуха - 5200 м³/ч, тепловая производительность – 80 кВт. Сфера применения: производственные помещения, строительные площадки, гаражи, ремонтные мастерские, теплицы.

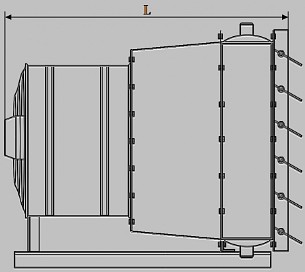

Устройство и технические характеристики агрегата АО 2-5 П4

Производительность по воздуху, м³/ч	Производительность по теплу, кВт	Габариты, мм (длина L - ширина B - высота H)	Масса, кг
5000	78	825 х 700 х 915	108

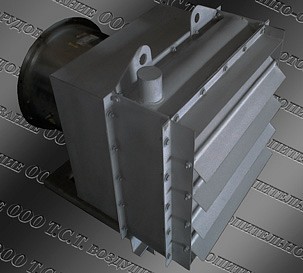

Отопительный агрегат АО2-5 с паровым калорифером

Отопительный агрегат АО2-5 паровой имеет комплектацию:

• диффузор (воздушный переходник) между вентилятором осевым и паровым калорифером;
• жалюзи поворотные для изменения направления воздушного потока;
• калорифер биметаллический паровой КПСк (четырехрядный), используемый для нагрева рециркуляционного воздуха;
• осевой вентилятор ВО-06-300-5, служащий для нагнетания воздуха в агрегат;
• несущая конструкция сварного типа для крепления или установки агрегата.

Комплектуемый вентилятор	Двигатель, кВт/об. мин.		Комплектуемый калорифер	Площадь поверхности теплообмена, м²	Ду, мм
ВО-06-300-5	0.37	1500	КПСК4 (АО2-5)	26.7	50

Расчетные параметры агрегата отопительного АО 2-5 П4

Ниже представлена таблица с рабочими параметрами парового отопительного агрегата АО2-5 (в комплектации с четырехрядным калорифером КПСк4). Рассчитаны показатели тепловой мощности, расхода пара и температуры воздуха на выходе из агрегата в зависимости от параметров теплоносителя.

Производительность по воздуху, м³/ч	5200
Давление пара, МПа	0,06				0,08				0,1
t пара на входе в отопительный агрегат, °С	85,9				93,5				99,6
Температура входящего в агрегат воздуха, °С	-10	0	+5	+15	-10	0	+5	+15	-10	0	+5	+15
t воздуха на выходе из агрегата, °С	43	48	50	55	48	52	55	59	51	56	58	63
Расход пара агрегатом АО2-5 (КПСк4), кг/ч	150	132	124	106	161	145	135	119	172	154	146	128
Производительность по теплу, кВт	96	84	79	68	102	91	85	75	108	97	91	80

Производительность по воздуху, м³/ч	5200
Давление пара, МПа	0,15				0,2				0,25
t пара на входе в отопительный агрегат, °С	111,4				120,2				127,4
Температура входящего в агрегат воздуха, °С	-10	0	+5	+15	-10	0	+5	+15	-10	0	+5	+15
t воздуха на выходе из агрегата, °С	58	63	65	70	63	68	71	75	68	72	75	80
Расход пара агрегатом АО2-5 (КПСк4), кг/ч	192	173	165	147	207	188	178	161	218	201	190	172
Производительность по теплу, кВт	119	107	102	91	127	115	109	99	132	122	115	104

Производительность по воздуху, м³/ч	5200
Давление пара, МПа	0,3				0,4				0,5
t пара на входе в отопительный агрегат, °С	133,5				143,6				151,8
Температура входящего в агрегат воздуха, °С	-10	0	+5	+20	-10	0	+5	+25	-10	0	+5	+30
t воздуха на выходе из агрегата, °С	71	76	78	86	77	82	85	94	82	87	90	101
Расход пара агрегатом АО2-5 (КПСк4), кг/ч	230	210	202	173	248	228	218	181	263	243	232	187
Производительность по теплу, кВт	138	126	121	104	147	135	129	107	154	142	136	109

Перейдя по ниже выложенным ссылкам можно ознакомиться с теплотехническими данными: парового отопительного агрегата подобного типоразмера и производительности по воздуху, но укомплектованного менее мощным трехрядным калорифером КПСк АО 2 5 п3; водяного аналога агрегата этой модели АО 2 5 в 4; всей линейки водяных и паровых агрегатов серии АО 2 Перейти к каталогу отопительных агрегатов АО2
