Агрегат АО 2-4 п4

Производство и назначение парового агрегата АО 2-4 П4

Отопительный агрегат АО 2-4 воздушный паровой (укомплектованный осевым вентилятором ВО-06-300 №4 0.25 кВт/1500 об. мин. и четырехрядным калорифером КПСк4 614х614 мм) предназначен для нагрева рециркуляционного, внешнего или смешанного воздуха с использованием сухого насыщенного пара температурой до 190 °С и давлением до 1.2 МПа в качестве первичного теплоносителя. Производство паровых агрегатов АО2 4 п4 осуществляется в соответствии с основными требованиями и техническими условиями ТУ 4863-002-55613706-02 с обязательной проверкой комплектуемого калорифера на прочность и герметичность. Отопительные агрегаты эксплуатируются в условиях умеренного климата категории размещения 3 согласно ГОСТ 15150. Нагреваемый установкой объем воздуха - 3400 м³/ч, тепловая производительность – 55 кВт. Сфера применения: бытовые помещения, павильоны, сушилки, ремонтные мастерские, теплицы.

Устройство и технические характеристики агрегата АО 2-4 П4

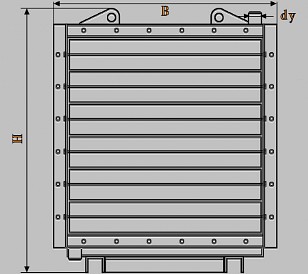

Производительность по воздуху, м³/ч	Производительность по теплу, кВт	Габариты, мм (длина L - ширина B - высота H)	Масса, кг
4000	55	800 х 620 х 835	90

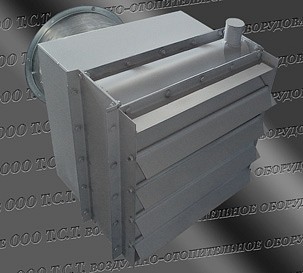

Отопительный агрегат АО2-4 с паровым калорифером

Отопительный агрегат АО2-4 паровой имеет комплектацию:

• диффузор (воздушный переходник) между вентилятором осевым и паровым калорифером;
• жалюзи поворотные для изменения направления воздушного потока;
• калорифер биметаллический паровой КПСк (четырехрядный), используемый для нагрева рециркуляционного воздуха;
• осевой вентилятор ВО-06-300-4, служащий для нагнетания воздуха в агрегат;
• несущая конструкция сварного типа для крепления или установки агрегата.

Комплектуемый вентилятор	Двигатель, кВт/об. мин.		Комплектуемый калорифер	Площадь поверхности теплообмена, м²	Ду, мм
ВО-06-300-4	0.25	1500	КПСК4 (АО2-4)	20.0	50

Расчетные параметры агрегата отопительного АО 2-4 П4

Ниже представлена таблица с рабочими параметрами парового отопительного агрегата АО2-4 (в комплектации с четырехрядным калорифером КПСк4). Рассчитаны показатели тепловой мощности, расхода пара и температуры воздуха на выходе из агрегата в зависимости от параметров теплоносителя.

Производительность по воздуху, м³/ч	3400
Давление пара, МПа	0,06				0,08				0,1
t пара на входе в отопительный агрегат, °С	85,9				93,5				99,6
Температура входящего в агрегат воздуха, °С	-10	0	+5	+15	-10	0	+5	+15	-10	0	+5	+15
t воздуха на выходе из агрегата, °С	46	50	53	57	51	55	57	62	54	59	61	65
Расход пара агрегатом АО2-4 (КПСк4), кг/ч	102	91	84	73	110	99	93	80	118	105	99	88
Производительность по теплу, кВт	65	58	53	46	70	62	59	51	74	66	62	55

Производительность по воздуху, м³/ч	3400
Давление пара, МПа	0,15				0,2				0,25
t пара на входе в отопительный агрегат, °С	111,4				120,2				127,4
Температура входящего в агрегат воздуха, °С	-10	0	+5	+15	-10	0	+5	+15	-10	0	+5	+15
t воздуха на выходе из агрегата, °С	61	66	68	73	67	72	74	78	71	76	78	83
Расход пара агрегатом АО2-4 (КПСк4), кг/ч	132	118	112	100	141	128	122	110	150	136	130	117
Производительность по теплу, кВт	81	73	70	62	86	78	74	67	91	83	79	71

Производительность по воздуху, м³/ч	3400
Давление пара, МПа	0,3				0,4				0,5
t пара на входе в отопительный агрегат, °С	133,5				143,6				151,8
Температура входящего в агрегат воздуха, °С	-10	0	+5	+20	-10	0	+5	+25	-10	0	+5	+30
t воздуха на выходе из агрегата, °С	75	80	82	89	82	86	88	97	87	91	94	105
Расход пара агрегатом АО2-4 (КПСк4), кг/ч	157	143	137	118	168	156	150	124	179	166	158	127
Производительность по теплу, кВт	94	86	82	71	100	92	89	74	105	97	93	74

Перейдя по ниже выложенным ссылкам можно ознакомиться с теплотехническими данными: парового отопительного агрегата подобного типоразмера и производительности по воздуху, но укомплектованного менее мощным трехрядным калорифером КПСк АО 2 4 п3; водяного аналога агрегата этой модели АО 2 4 в 4; всей линейки водяных и паровых агрегатов серии АО 2 Таблица всех моделей отопительных агрегатов АО2
