Агрегат АО 2-4 п3

Производство и применение парового агрегата АО 2-4 П3

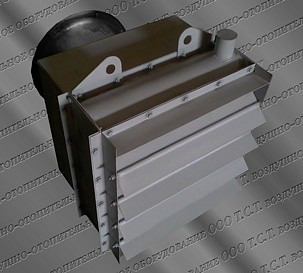

Агрегат отопительный АО 2-4 одноструйный паровой (на базе вентилятора осевого ВО-06-300 №4 0.25 кВт/1500 об. мин. и трехрядного калорифера КПСк3 614х614 мм) предназначен для воздушного отопления зданий и локального подогрева рабочих мест, осуществляемых с помощью теплоты сухого насыщенного пара до 190 градусов и давлением не более 1.2 МПа. Агрегаты воздушно-отопительные АО 2 4 п3 изготавливаются в соответствии с действующей технической документацией по ТУ 4864-003-55613706-02 с проведением обязательных приемо-сдаточных испытаний. Тепловая мощность установки - 49 кВт, объем нагреваемого воздуха - 3400 м³/ч. Отопительные агрегаты предназначены для эксплуатации в макроклиматических районах с умеренным климатом категории размещения 3 по ГОСТ 15150-69. Сфера применения: бытовые и складские помещения, боксы, авторемонтные мастерские, теплицы.

Устройство и технические характеристики агрегата АО 2-4 П3

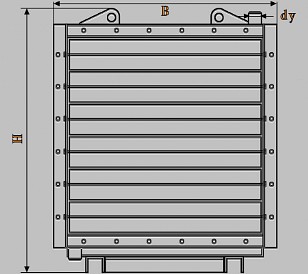

Производительность по воздуху, м³/ч	Производительность по теплу, кВт	Габариты, мм (длина L - ширина B - высота H)	Масса, кг
4000	49	800 х 620 х 835	83

Агрегат отопительно-рециркуляционный АО2-4 паровой

Агрегат воздушный паровой АО2-4 состоит из следующих основных частей:

• калорифера спирально накатного КПСк (трехрядного), применяемого для прогрева воздуха;
• жалюзийной решетки с поворотными лопастями для направления и координации воздушных потоков;
• воздушного перехода (диффузора) между осевым вентилятором и калорифером;
• осевого вентилятора ВО-06-300-4, служащего для подачи воздуха в отопительный агрегат;
• общего конструктивного корпуса для установки и монтажа агрегата.

Комплектуемый вентилятор	Двигатель, кВт/об. мин.		Комплектуемый калорифер	Площадь поверхности теплообмена, м²	Ду, мм
ВО-06-300-4	0.25	1500	КПСК3 (АО2-4)	15.2	50

Расчетные параметры агрегата отопительного АО 2-4 П3

Ниже представлена таблица с рабочими параметрами агрегата воздушно-отопительного АО2-4 парового (в комплектации с трехрядным калорифером КПСк3). Рассчитаны показатели производительности по теплу, расхода пара и температуры воздуха на выходе из агрегата в зависимости от параметров теплоносителя.

Производительность по воздуху, м³/ч	3400
Давление пара, МПа	0,06				0,08				0,1
t пара на входе в отопительный агрегат, °С	85,9				93,5				99,6
Температура входящего в агрегат воздуха, °С	-10	0	+5	+15	-10	0	+5	+15	-10	0	+5	+15
t воздуха на выходе из агрегата, °С	39	44	47	52	43	48	51	56	46	51	54	59
Расход пара агрегатом АО2-4 (КПСк3), кг/ч	90	80	74	64	97	87	81	71	104	93	88	77
Производительность по теплу, кВт	57	51	47	41	62	55	51	45	65	59	55	49

Производительность по воздуху, м³/ч	3400
Давление пара, МПа	0,15				0,2				0,25
t пара на входе в отопительный агрегат, °С	111,4				120,2				127,4
Температура входящего в агрегат воздуха, °С	-10	0	+5	+15	-10	0	+5	+15	-10	0	+5	+15
t воздуха на выходе из агрегата, °С	52	58	60	66	57	63	65	70	61	66	69	74
Расход пара агрегатом АО2-4 (КПСк3), кг/ч	116	105	100	88	125	113	108	98	133	122	116	105
Производительность по теплу, кВт	72	65	62	55	77	69	66	60	80	74	70	64

Производительность по воздуху, м³/ч	3400
Давление пара, МПа	0,3				0,4				0,5
t пара на входе в отопительный агрегат, °С	133,5				143,6				151,8
Температура входящего в агрегат воздуха, °С	-10	0	+5	+20	-10	0	+5	+25	-10	0	+5	+30
t воздуха на выходе из агрегата, °С	64	70	73	80	70	75	78	89	74	80	83	96
Расход пара агрегатом АО2-4 (КПСк3), кг/ч	140	127	121	106	150	139	133	110	160	147	141	113
Производительность по теплу, кВт	84	77	73	64	89	82	79	65	94	86	83	66

Перейдя по ниже выложенным ссылкам можно ознакомиться с теплотехническими данными: парового отопительного агрегата подобного типоразмера и производительности по воздуху, но укомплектованного более мощным четырехрядным калорифером КПСк АО 2 4 п4; водяного аналога агрегата этой модели АО 2 4 в 3; всей линейки водяных и паровых агрегатов серии АО 2 Перейти к таблице всех паровых агрегатов АО2
