Агрегат АО 2-3 п4

Производство и назначение парового агрегата АО 2-3 П4

Отопительный агрегат АО 2-3 воздушный паровой (укомплектованный осевым вентилятором ВО-06-300 №4 0.25 кВт/1500 об. мин. и четырехрядным калорифером КПСк4 572х572 мм) предназначен для нагрева рециркуляционного, внешнего или смешанного воздуха с использованием сухого насыщенного пара температурой до 190 °С и давлением до 1.2 МПа в качестве первичного теплоносителя. Производство паровых агрегатов АО2 3 п4 осуществляется в соответствии с основными требованиями и техническими условиями ТУ 4863-002-55613706-02 с обязательной проверкой комплектуемого калорифера на прочность и герметичность. Отопительные агрегаты эксплуатируются в условиях умеренного климата категории размещения 3 согласно ГОСТ 15150. Нагреваемый установкой объем воздуха - 2800 м³/ч, тепловая производительность – 46 кВт. Сфера применения: бытовые, складские, подсобные помещения, боксы, мастерские.

Устройство и технические характеристики агрегата АО 2-3 П4

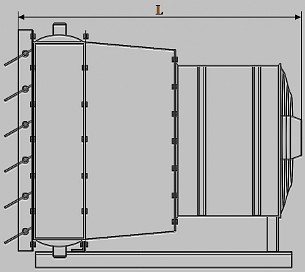

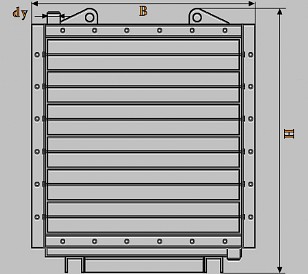

Производительность по воздуху, м³/ч	Производительность по теплу, кВт	Габариты, мм (длина L - ширина B - высота H)	Масса, кг
3000	46	800 х 575 х 790	83

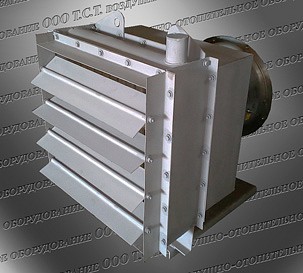

Отопительный агрегат АО2-3 с паровым калорифером

Отопительный агрегат АО2-3 паровой имеет комплектацию:

• диффузор (воздушный переходник) между вентилятором осевым и паровым калорифером;
• жалюзи поворотные для изменения направления воздушного потока;
• калорифер биметаллический паровой КПСк (четырехрядный), используемый для нагрева рециркуляционного воздуха;
• осевой вентилятор ВО-06-300-4, служащий для нагнетания воздуха в агрегат;
• несущая конструкция сварного типа для крепления или установки агрегата.

Комплектуемый вентилятор	Двигатель, кВт/об. мин.		Комплектуемый калорифер	Площадь поверхности теплообмена, м²	Ду, мм
ВО-06-300-4	0.25	1500	КПСК4 (АО2-3)	17.0	50

Расчетные параметры агрегата отопительного АО 2-3 П4

Ниже представлена таблица с рабочими параметрами парового отопительного агрегата АО2-3 (в комплектации с четырехрядным калорифером КПСк4). Рассчитаны показатели тепловой мощности, расхода пара и температуры воздуха на выходе из агрегата в зависимости от параметров теплоносителя.

Производительность по воздуху, м³/ч	2800
Давление пара, МПа	0,06				0,08				0,1
t пара на входе в отопительный агрегат, °С	85,9				93,5				99,6
Температура входящего в агрегат воздуха, °С	-10	0	+5	+15	-10	0	+5	+15	-10	0	+5	+15
t воздуха на выходе из агрегата, °С	47	51	53	58	51	56	58	62	55	60	62	66
Расход пара агрегатом АО2-3 (КПСк4), кг/ч	85	75	70	60	92	82	77	68	98	87	82	73
Производительность по теплу, кВт	54	48	45	38	58	52	49	43	61	55	52	46

Производительность по воздуху, м³/ч	2800
Давление пара, МПа	0,15				0,2				0,25
t пара на входе в отопительный агрегат, °С	111,4				120,2				127,4
Температура входящего в агрегат воздуха, °С	-10	0	+5	+15	-10	0	+5	+15	-10	0	+5	+15
t воздуха на выходе из агрегата, °С	62	67	69	73	68	72	75	79	72	77	79	84
Расход пара агрегатом АО2-3 (КПСк4), кг/ч	109	98	93	84	117	107	101	91	125	114	108	98
Производительность по теплу, кВт	68	61	58	52	72	66	62	56	76	69	66	59

Производительность по воздуху, м³/ч	2800
Давление пара, МПа	0,3				0,4				0,5
t пара на входе в отопительный агрегат, °С	133,5				143,6				151,8
Температура входящего в агрегат воздуха, °С	-10	0	+5	+20	-10	0	+5	+25	-10	0	+5	+30
t воздуха на выходе из агрегата, °С	76	81	83	90	83	87	90	98	88	93	95	106
Расход пара агрегатом АО2-3 (КПСк4), кг/ч	131	119	114	98	140	130	123	103	149	137	132	105
Производительность по теплу, кВт	79	72	69	59	83	77	73	61	87	80	77	62
